5.12.11.2. Classification des fiches de données [CNSELEK|5|1]

Il arrive souvent qu'un produit soit associé à différentes fiches techniques (soit sous forme de fichier supplémentaire, soit simplement sous forme d'hyperlien) dans différentes langues. La classe CNSELEK|5|1 propose un mécanisme qui permet précisément de réaliser cela.

A cette fin, la classe propose les 4 attributs suivants :

  • 00001B001/datasheet:hyperlink ou Additional File Identifier (sous la forme : ADDFILE://Additional File ID)

  • 000026001/language:<Langue de la fiche technique (sous forme spécifique à la CNS : german, english, ...)>.

  • CNS_DATASHEET_INDEX : Index de tri facultatif ; unique pour toutes les instances CNSELEK|5|1

  • CNS_DATASHEET_DESCRIPTION : description de la fiche de données actuelle (langue déjà donnée par l'attribut Language)

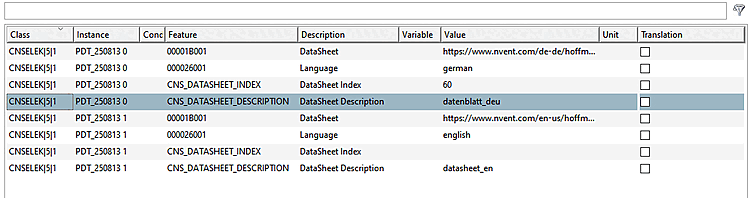

Produit avec 2 fiches techniques (en allemand et en anglais) utilisant le CNSELEK|5|1

Produit avec 2 fiches techniques (en allemand et en anglais) utilisant le CNSELEK|5|1

Dans le système cible (ici EPLAN), on obtient alors la vue suivante :

Produit avec 2 fiches techniques (en allemand et en anglais) utilisant le CNSELEK|5|1

Produit avec 2 fiches techniques (en allemand et en anglais) utilisant le CNSELEK|5|1
