5.12.11.2. Classificazione della scheda tecnica [CNSELEK|5|1]

Spesso a un prodotto vengono assegnate diverse schede tecniche (come file aggiuntivo o semplicemente come collegamento ipertestuale) in lingue diverse. La classe CNSELEK|5|1 fornisce un meccanismo che consente di ottenere proprio questo risultato.

A tal fine, la classe offre i seguenti 4 attributi:

  • 00001B001/datasheet:hyperlink o Identificatore di file aggiuntivo (nella forma: ADDFILE://Additional File ID)

  • 000026001/language:<lingua della scheda tecnica (in forma specifica CNS: tedesco, inglese, ...)>.

  • CNS_DATASHEET_INDEX: indice di ordinamento opzionale; unico per tutte le istanze CNSELEK|5|1

  • CNS_DATASHEET_DESCRIPTION: descrizione del foglio dati corrente (lingua già fornita dall'attributo language).

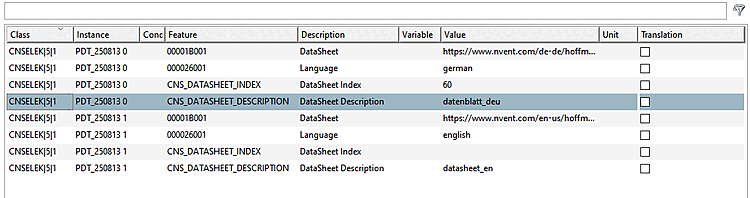

Prodotto con 2 schede tecniche (in tedesco e inglese) utilizzando CNSELEK|5|1

Figura 5.1089. Prodotto con 2 schede tecniche (in tedesco e inglese) utilizzando CNSELEK|5|1

Nel sistema di destinazione (qui EPLAN) appare la seguente vista:

Prodotto con 2 schede tecniche (in tedesco e inglese) utilizzando CNSELEK|5|1

Figura 5.1090. Prodotto con 2 schede tecniche (in tedesco e inglese) utilizzando CNSELEK|5|1
