5.12.11.2. Datenblattklassifikation [CNSELEK|5|1]

Oftmals werden einem Produkt unterschiedliche Datenblätter (entweder als Additional File oder einfach nur als Hyperlink) in unterschiedlichen Sprachen zugeordnet. Die Klasse CNSELEK|5|1 bietet einen Mechanismus, der genau dies erreicht.

Für diesen Zweck bietet die Klasse folgende 4 Attribute:

  • 00001B001/datasheet:hyperlink oder Additional File Identifier (in der Form: ADDFILE://Additional File ID)

  • 000026001/language:<Sprache des Datenblatts (in CNS-spezifischer Form: german, english, ...)>

  • CNS_DATASHEET_INDEX: Optionaler Sortierindex; eindeutig über alle Instanzen CNSELEK|5|1

  • CNS_DATASHEET_DESCRIPTION: Beschreibung des aktuellen Datenblatts (Sprache bereits gegeben durch das Language-Attribut)

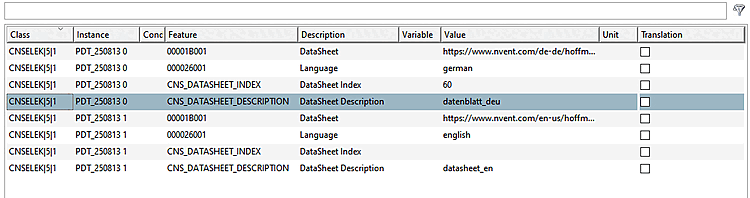

Produkt mit 2 Datenblättern (in Deutsch und Englisch) unter Verwendung von CNSELEK|5|1

Produkt mit 2 Datenblättern (in Deutsch und Englisch) unter Verwendung von CNSELEK|5|1

Im Zielsystem (hier EPLAN) ergibt sich dann folgende Ansicht:

Produkt mit 2 Datenblättern (in Deutsch und Englisch) unter Verwendung von CNSELEK|5|1

Produkt mit 2 Datenblättern (in Deutsch und Englisch) unter Verwendung von CNSELEK|5|1
