Dans BIM, il existe les types de points d'ajout suivants : (comparer aussi ici.)

Pour insérer une pièce dans la CAO, il faut créer un point d'attache à un endroit approprié dans le fichier 3db. L'orientation du point est importante. L'axe Z doit être orienté vers le tracé du tuyau/canal. Notez que certains systèmes (p. ex. Revit) ne peuvent créer un point d'attache qu'au centre d'une surface plane (https://en.wikipedia.org/wiki/Centroid).

Si, dans de rares cas exceptionnels (en accord avec le chef de projet eCATALOGsolutions), il n'existe pas de surface à la position correspondante dans le 3db, l'interface CAO crée un "corps déclencheur fictif" (void) à cette position afin d'utiliser sa surface frontale comme référence.

Cela a pour conséquence que le "void body" est visible dans la Revit Family à cette position et peut éventuellement causer des problèmes.

CADENAS	Revit

Comme les géométries (voir Section 3.5.2.1, « Modélisation de pièces détachées ») doivent en général être créées exclusivement avec des géométries simples basées sur des règles, ce scénario est très rare.

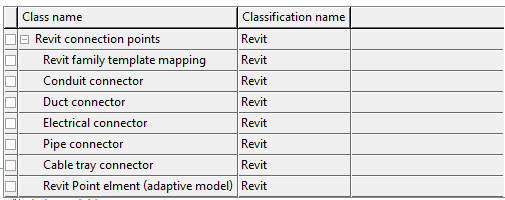

Pour tous ces points d'ajout, une classe (points d'ajout [Connection points] ) a été créée dans la classification eCATALOGsolutions "Revit", chacune contenant les caractéristiques descriptives permettant de créer le point dans Revit.

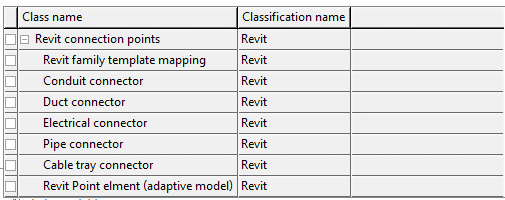

Classification Revit

Comme CADENAS ne doit pas seulement supporter Revit avec des points d'attache, la classification CNS est successivement étendue avec des définitions de points. Les classes "...Pipe Connector" sont déjà complètes dans CNS.

	Remarque
	Actuellement, du côté de la classification CNS, un seul équivalent est disponible pour la classe Revit "Pipe connector", à savoir "Round Pipe Connector". Ne mettez pas les deux classes, mais seulement l'une ou l'autre !

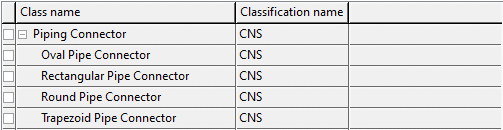

Classification CNS

L'interface Revit utilise principalement la définition CNS "Pipe Connector", c'est pourquoi les classes Revit "Pipe Connector" seront abandonnées à court ou moyen terme. Afin de garantir que le composant arrive correctement avec des raccords de tuyaux dans la CAO (Revit), seule la définition CNS "Pipe Connector" devrait être utilisée.

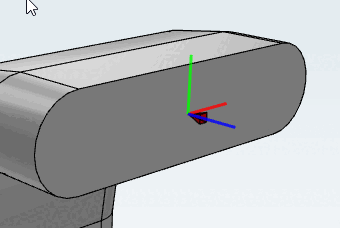

Pour les raccords de tuyaux ovales, l'axe X du point d'attache marque la largeur et l'axe Y (vert) la hauteur (classification CNS).

Pour une description détaillée des caractéristiques de la classification de Piping CNS, voir Section 5.12.13, « Classification du piping  »

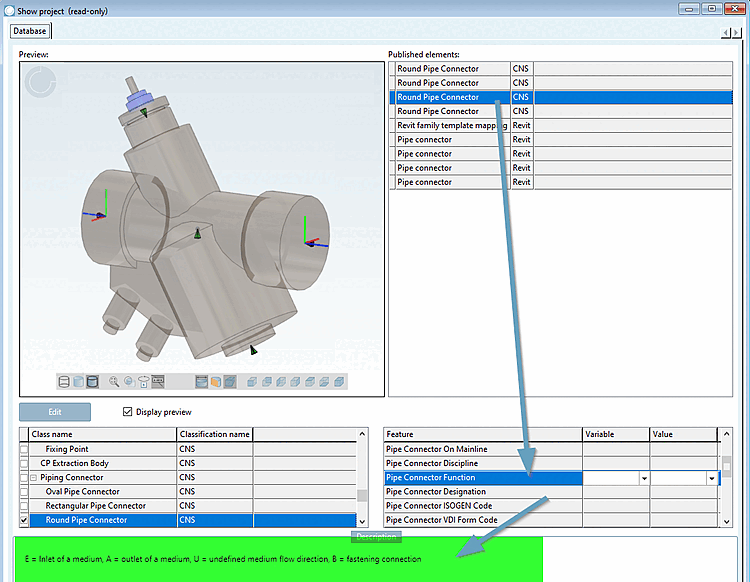

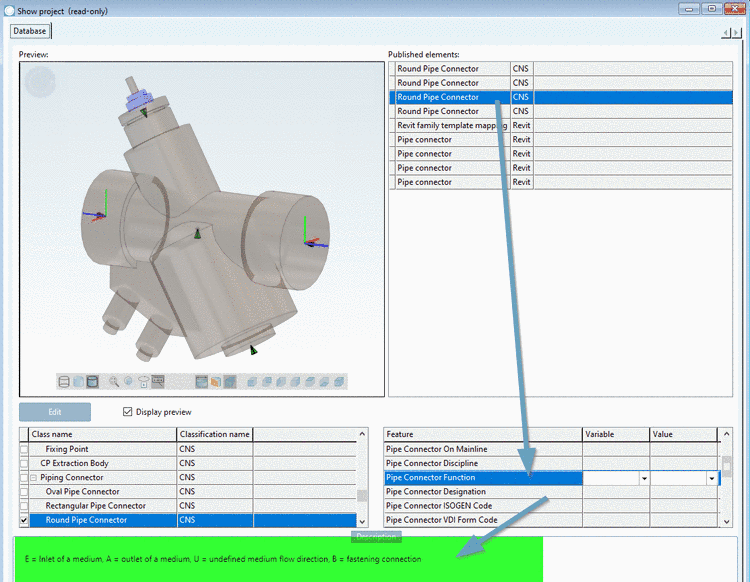

Exemple de "Pipe Connector Function
