5.13.2. Préparer les données du catalogue (par défaut, côté client)

  1. Structure de répertoire avec fichiers STEP

    Créez la structure du répertoire comme vous le souhaitez ou dérivez-la du système PDM / PLM / ERP.

    Le niveau d'imbrication en partant du nom du catalogue et en passant par les groupes de produits, les familles de produits et les projets est libre.

    Le répertoire le plus profond est le répertoire du projet. Les fichiers STEP (.stp) se trouvent dans le répertoire de projet.

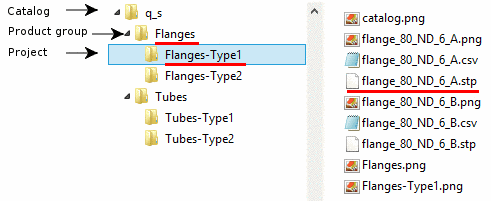

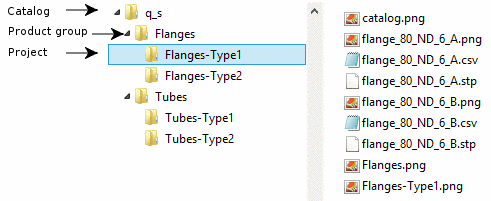

    Structure du catalogue avec fichiers stp, png et csv

    Structure du catalogue avec fichiers stp, png et csv

    [Remarque]Remarque

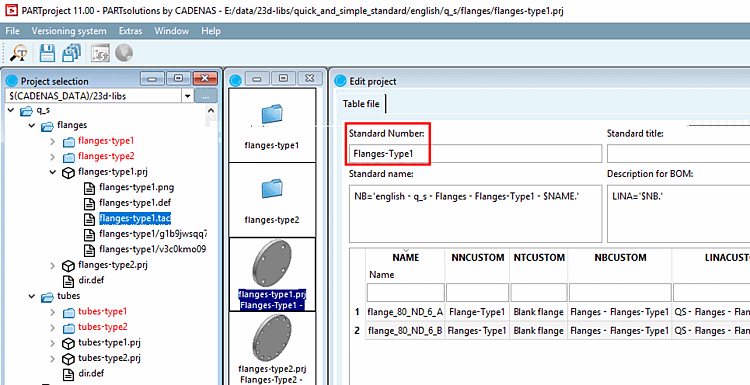

    Il est préférable de choisir le nom du dossier de projet(par exemple"Bride type1") de manière à ce qu'il puisse également être utilisé comme numéro de norme. Les entrées correspondantes dans PARTproject se font automatiquement.

    [Remarque]Remarque

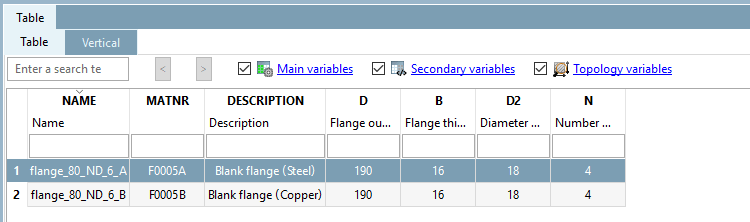

    Si plusieurs fichiers STEP se trouvent dans le répertoire du projet, une ligne apparaît plus tard dans le PARTdataManager dans le tableau des caractéristiques matérielles pour chaque fichier STEP.[a]

    [a] En fonction de l'option de paramétrage choisie. Si vous le souhaitez, vous pouvez également créer des projets avec une seule ligne à la fois.

    [Remarque]Remarque

    Fichier STEP avec informations sur les couleurs:

    Si le fichier STEP importé par Q&S possède une couleur, il la conserve.

    Il n'est pas possible de définir une PARTcolour, une FaceColour, une FeatureColour ou un RenderMaterial pour les éléments de construction importés avec Q&S (les masques de saisie sont actuellement partiellement disponibles, mais n'ont aucune influence).

    [Remarque]Remarque

    Pour une meilleure qualité lors de l'exportation, les géométries STEP importées doivent être des corps solides (solid bodies). Les corps solides (sheet bodies) peuvent avoir une influence négative sur la qualité de la pièce dans le système de CAO.

    https://partconcept.cadenas.de/show_bug.cgi?id=127675

  2. En option, fichiers PNG supplémentaires pour les images d'aperçu

    [Remarque]Remarque

    Si vous utilisez en plus des images d'aperçu du projet (.png), veillez à ce que les fichiers correspondants portent exactement le même nom que les fichiers STEP (.stp) correspondants.

    Si vous utilisez d'autres images d'aperçu pour les groupes de produits/famille de produits, veillez à ce que le nom du fichier PNG soit le même que celui du niveau pour lequel il doit être utilisé. Dans l' exemple d'image ci-dessus, il s'agit des images d'aperçu pour "Brides" et "Brides type1".

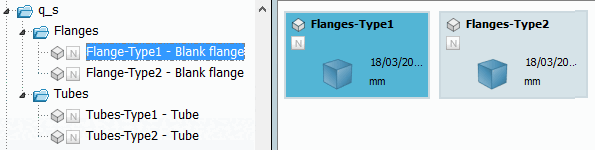

    PARTdataManager "Sélection des pièces [Part selection]" : pas d'utilisation d'images d'aperçu du projet ou option "Générer des images d'aperçu [Generate preview images]" désactivée

    PARTdataManager "Sélection des pièces [Part selection]" : pas d'utilisation d'images d'aperçu du projet ou option "Générer des images d'aperçu [Generate preview images]" désactivée

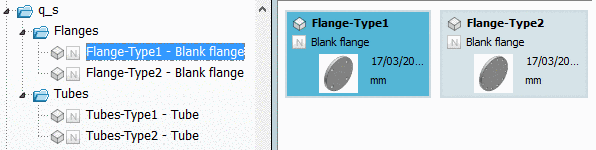

    PARTdataManager "Sélection de pièces [Part selection]":Utilisation d'aperçus de projets - sélection au niveau du projet

    PARTdataManager "Sélection de pièces [Part selection]":Utilisation d'aperçus de projets - sélection au niveau du projet

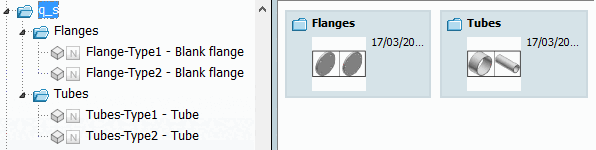

    PARTdataManager "Sélection de pièces [Part selection]":utilisation d'aperçus de projets - sélection au niveau du catalogue. Les regroupements sont générés automatiquement.

    PARTdataManager "Sélection de pièces [Part selection]":utilisation d'aperçus de projets - sélection au niveau du catalogue. Les regroupements sont générés automatiquement.

  3. Fichiers CSV supplémentaires en option

    [Remarque]Remarque

    Si vous utilisez en plus un fichier CSV avec des données pour le tableau des caractéristiques matérielles, veillez à ce que le fichier CSV correspondant porte exactement le même nom que le fichier STEP.

    Tous les fichiers CSV utilisés pour construire le tableau doivent être créés selon le modèle suivant :

    1ère ligneNom de la variable
    2ème ligneDescription de la variable
    3ème ligneUnité
    4e ligneValeur de la variable

    S'il n'y a pas d'unités ou de valeurs pour les variables, laissez le champ vide.

    [Remarque]Remarque

    Évitez les caractères spéciaux et les trémas.

    Les signes moins, les traits de soulignement et les espaces sont autorisés.

    Fichier CSV

    Fichier CSV

    Vue dans Excel

    Vue dans Excel

    [Remarque]Remarque

    Si un tableau au format CSV est disponible, il est alors exploité et toutes les variables sont créées 1:1. Les colonnes du tableau qui sont affichées dans PARTdataManager ou PARTproject sont configurables.

    Si vous n'utilisez pas de fichier CSV supplémentaire, un tableau est créé avec une colonne"NOM" générée automatiquement. Celle-ci contient le nom du document.

    Les données pour le numéro de norme [Standard number], le titre de la norme [Standard title], la désignation de la norme [Standard name] et la désignation de la nomenclature [Description for BOM] sont générées soit automatiquement, soit par référence à une colonne du tableau.

    Les indications suivantes sont utilisées si aucune référence explicite à une variable de table n'est donnée dans les options de paramétrage lors de l'importation des données du catalogue :

    • Numéro de norme (NN) [Standard number (NN)]

      Par défaut : nom du répertoire du projet

    • Titre de la norme [Standard title] (NT)

      Valeur par défaut : vide. [Default: Empty.]

      [Remarque]Remarque

      S'il existe un fichier CSV et qu'il est fait référence à la variable correspondante ($Nom de la variable.) dans la boîte de dialogue de paramétrage, le titre de la norme (NT) est généré à partir de ce fichier, sinon cette indication est omise.

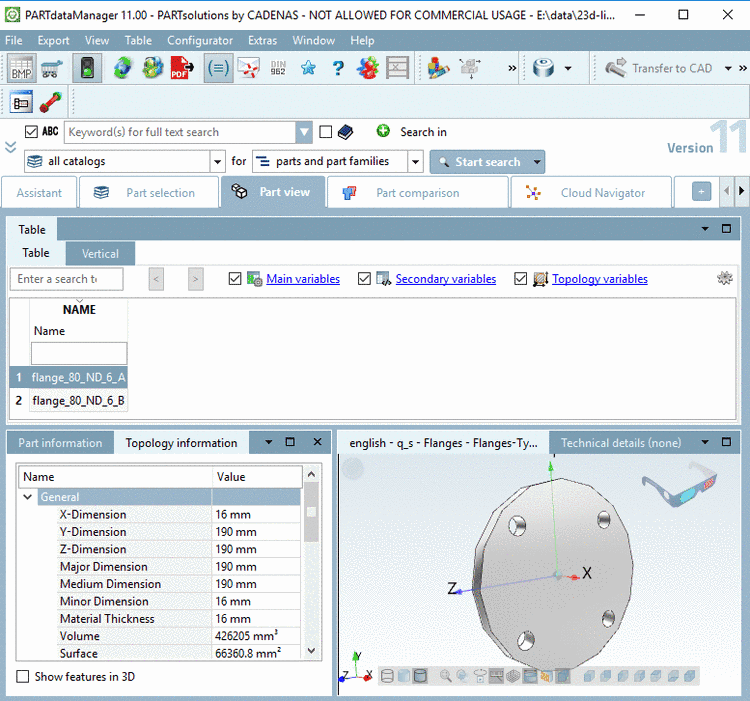

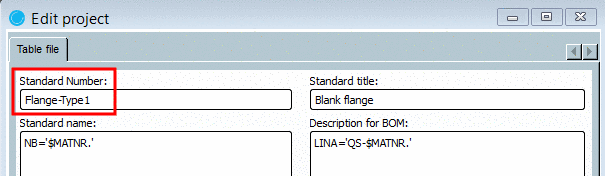

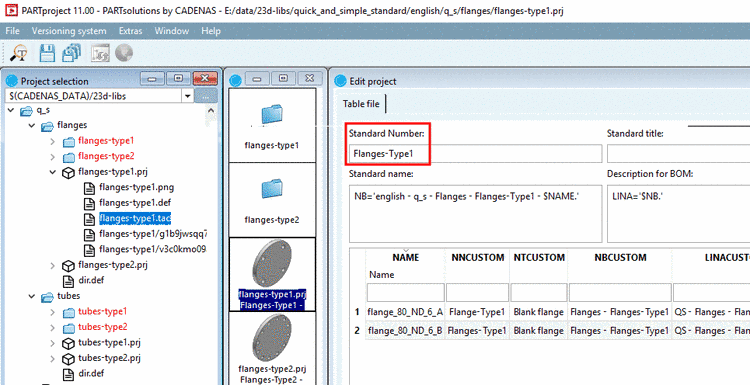

      Affichage du numéro de norme [Standard number] et du titre de la norme [Standard title] dans PARTdataManager

      Affichage du numéro de norme [Standard number] et du titre de la norme [Standard title] dans PARTdataManager

    • Désignation de la norme (NB) [Standard name (NB)]

      Défaut : chemin relatif du fichier d'entrée. [Default: Relative path of the input file.]

      <Groupe de produits> - <Projet> - <Nom du document>.

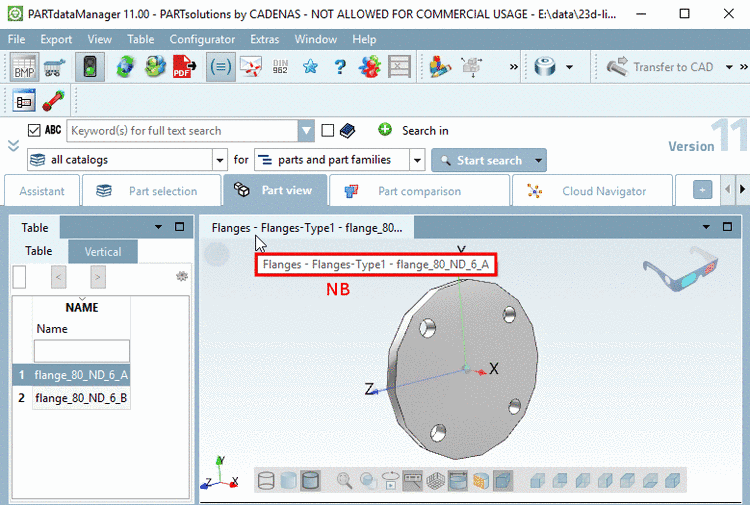

      Affichage de NB dans le PARTdataManager

      Affichage de NB dans le PARTdataManager

    • Désignation de la nomenclature (LINA) [BOM name (LINA)]

      Par défaut : indication comme NB. [Default: Same as NB.]
