Toutes les informations nécessaires à la représentation et à la sélection des composants et des assemblages dans PARTdataManager sont réunies dans PARTproject.

La géométrie, le tableau des caractéristiques, les plans d'encombrement et les informations complémentaires forment ensemble un projet avec le fichier de projet *.prj.

En dessous du fichier *.prj(qui sera ouvert plus tard dans PARTdataManager ) se trouvent les différents fichiers qui composent le projet. *.3db (3gb) - Géométrie (voir Section 5.2.1, « Appel de PARTdesigner  ») *.tab / tac - Tableau des caractéristiques matérielles (voir Section 5.2.1, « Appel de PARTdesigner  ») *.pra, *.png, (*.bmp) - images d'aperçu (voirSection 5.11.2, «  Créer et importer/convertir des vues de cotes en externe  ») *.pdf, *doc, etc. - Informations complémentaires *.def - traductions (voir Section 5.8.2.1.14, «  Traduction  ») *.dim - Cotes (voir Section 7.16, «  Fenêtre d'amarrage "Cotations".  »)

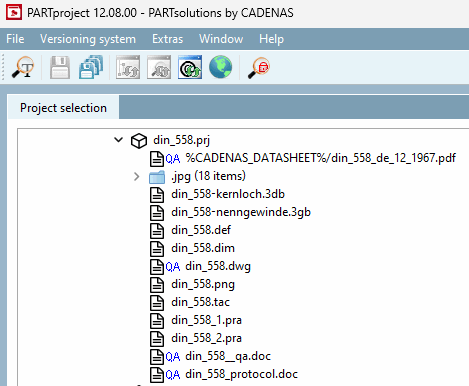

"Sélection de projet [Project selection]" Zone de dialogue
