Tutte le informazioni necessarie per la visualizzazione e la selezione di parti e assiemi in PARTdataManager sono riunite in PARTproject.

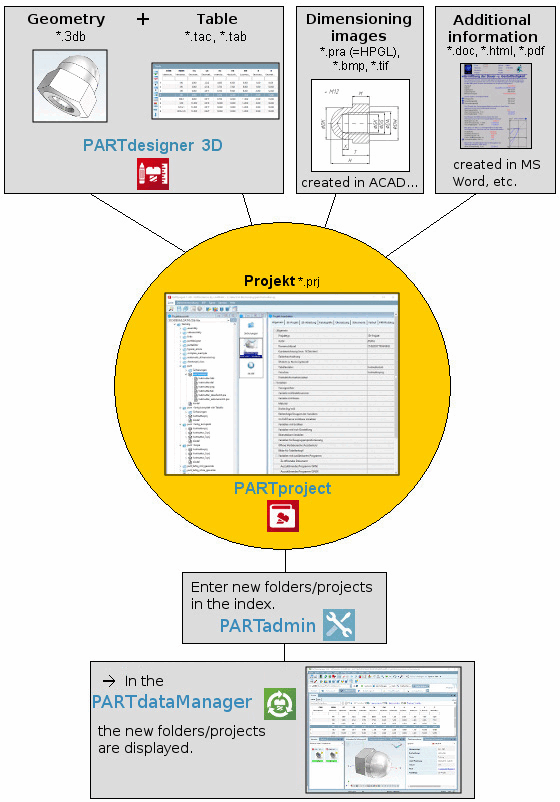

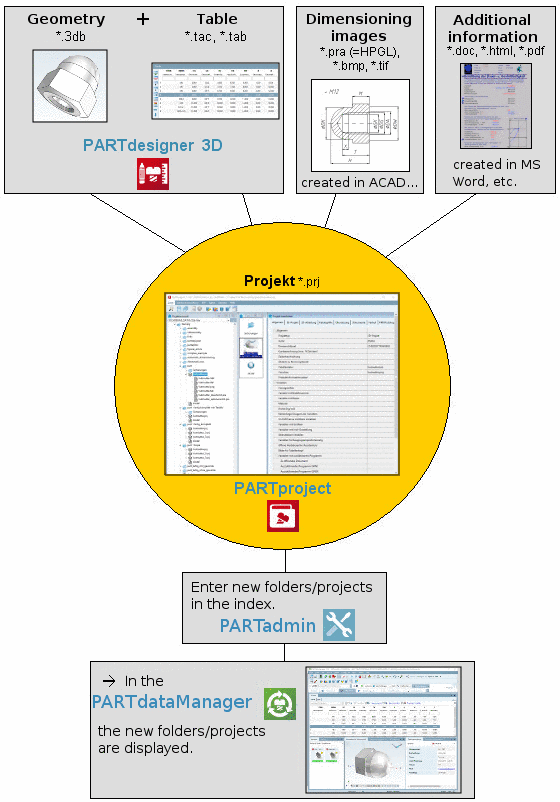

La geometria, la tabella degli attributi caratteristici, i disegni delle quote e le informazioni aggiuntive formano un progetto con il file di progetto *.prj.

Sotto il file *.prj(che viene aperto successivamente nel PARTdataManager ) si trovano i singoli file che compongono il progetto. Sezione 5.2.1, “Chiamata da PARTdesigner ”*.3db (3gb) - Geometria (vedi ) Sezione 5.2.1, “Chiamata da PARTdesigner ”*.tab / tac - Tabella delle caratteristiche (vedere ) Sezione 5.11.2, “ Creare e importare/convertire viste di quotatura esternamente ”*.pra, *.png, (*.bmp) - immagini di anteprima (vedi ) *.pdf, *doc, ecc. - Informazioni aggiuntive Sezione 5.8.2.1.14, “ Traduzione di ”*.def - Traduzioni (vedere ) Sezione 7.16, “ Finestra di aggancio "Dimensioni ”*.dim - Dimensioni (vedere )

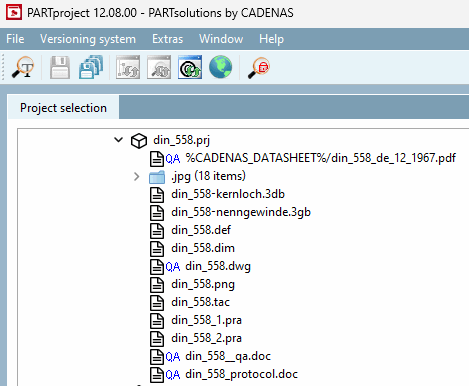

Figura 5.3. "Area di dialogo "Selezione del progetto [Project selection]
