1.10.1.3.2.4.  Historique 3D: assistant pour la création d'échantillons
Précédent  Suivant
1.10.1.3.2.4.  Historique 3D: assistant pour la création d'échantillons

L'assistant de motifs permet de créer, de modifier et de supprimer facilement des motifs circulaires [Circular Pattern] et rectangulaires [Rectangular pattern]. Il est également compatible avec les anciennes versions, car aucune nouvelle fonctionnalité n'est utilisée.

Créer des motifs circulaires [Circular Pattern]

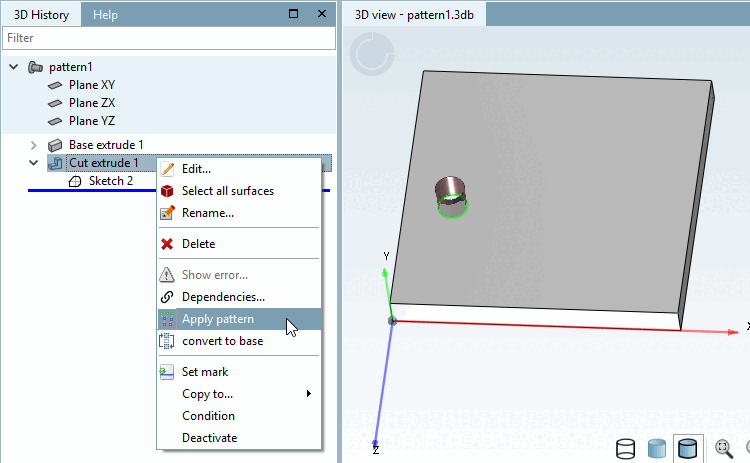

  1. Sélectionnez l'élément de base du motif (ici "Cut extrude 1") et cliquez sur la commande de menu contextuel Motifs [Apply pattern].

    -> La fenêtre d'ancrage Génération de motifs [Pattern creation] s'ouvre.

  2. Sélectionnez l'onglet Motifs de cercle [Circular Pattern].

  3. Choisissez le centre [Center] correspondant à l'élément de base.

    Déterminez le nombre [Amount] d'éléments du motif.

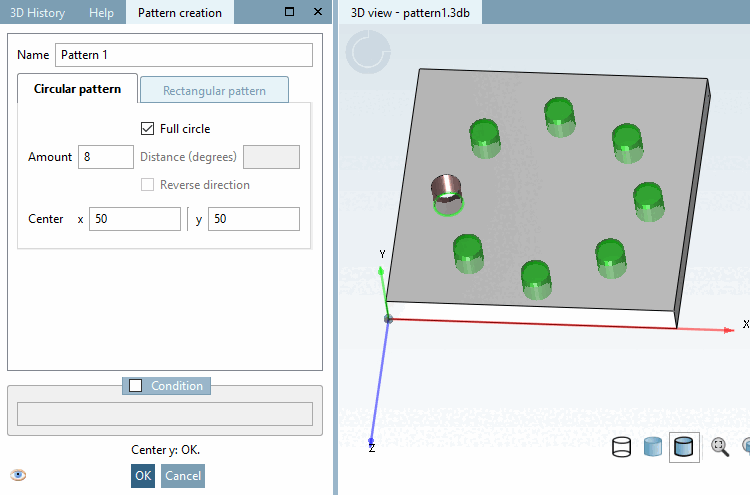

    Par défaut, un cercle complet est créé.

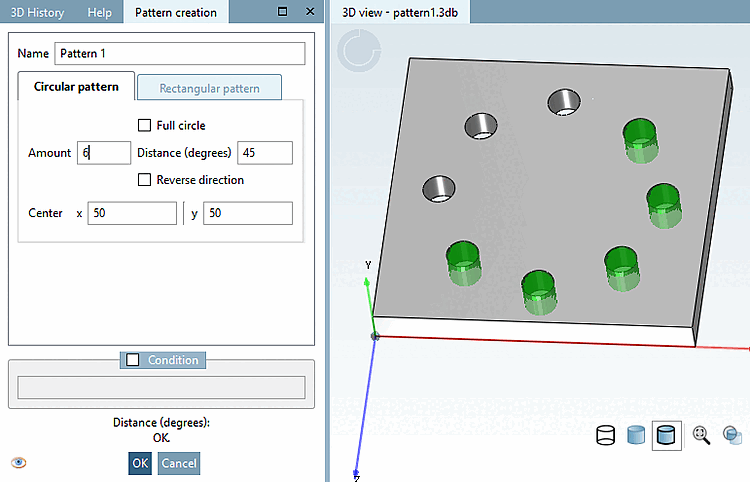

    Vous pouvez également désactiver l'option cercle complet [Full circle], définir l'angle d'espacement sous Distance (degrés) [Distance (degrees)] (pour 8 éléments dans le cercle complet, il s'agit de 45°) et réduire le nombre d'éléments.

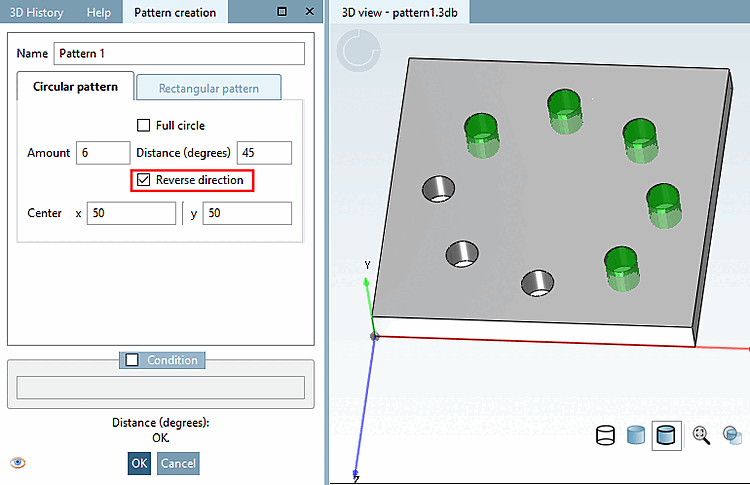

    De plus, vous pouvez inverser la direction [Reverse direction].

  4. Confirmez en cliquant sur OK.

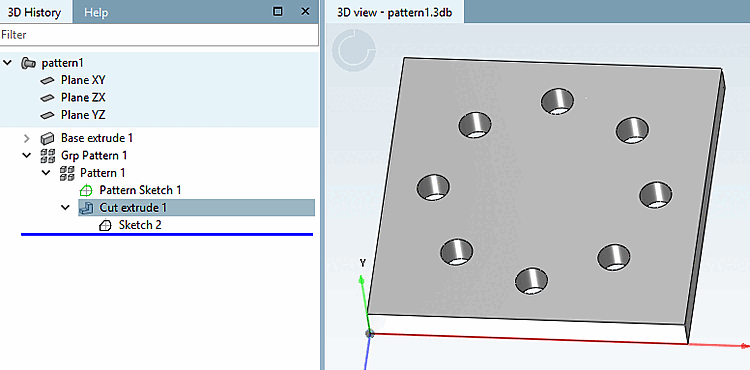

    -> Le motif circulaire s'affiche dans l' historique 3D [3D History] sous Grp Pattern.

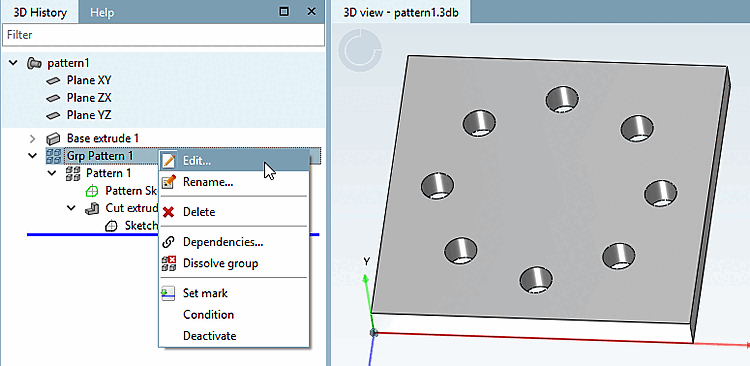

  5. Pour éditer à nouveau un modèle existant, sélectionnez Grp Pattern et cliquez sur Editer.... [Edit...]

[Remarque]Remarque

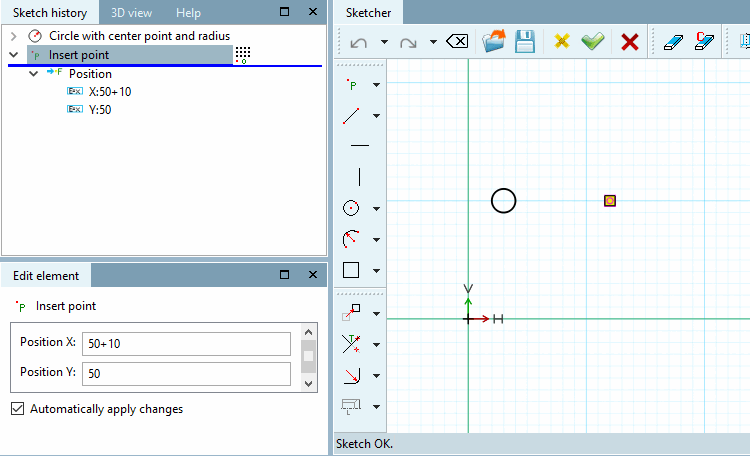

Sur l’élément de base du motif (ici l’esquisse 2) a été automatiquement attribué à l’élément Origine de l’échantillon [Pattern origin] calme.

Créer un motif rectangulaire [Rectangular pattern]

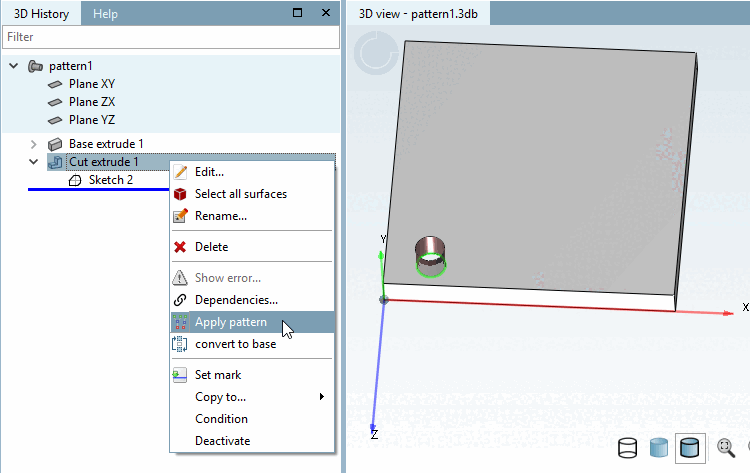

  1. Sélectionnez l'élément de base du motif (ici "Cut extrude 1") et cliquez sur la commande de menu contextuel Motifs [Apply pattern].

    -> La fenêtre d'ancrage Génération de motifs [Pattern creation] s'ouvre.

  2. Sélectionnez l'onglet Motifs rectangulaires [Rectangular pattern].

  3. Effectuez les réglages souhaités :

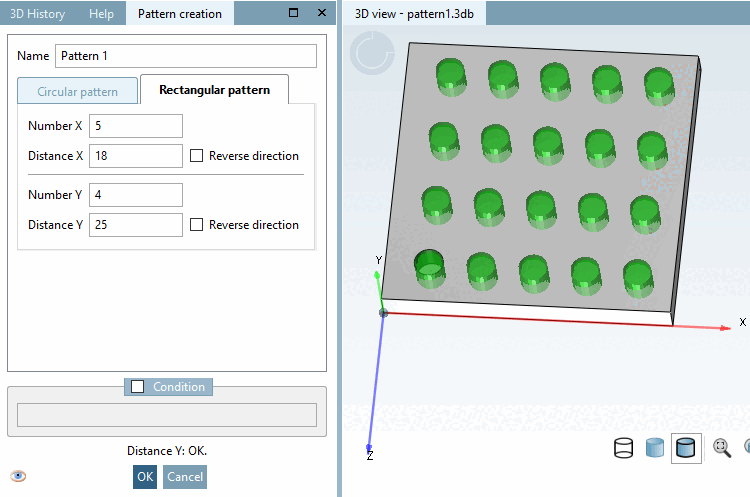

    • Sous Nombre X [Number X], déterminez le nombre d'éléments de motif dans la direction X.

    • Sous Distance X, déterminez la distance entre les éléments du motif dans la direction X.

    • Sous Nombre Y [Number Y], déterminez le nombre d'éléments de motif dans la direction Y.

    • Sous Distance Y, déterminez la distance des éléments du motif dans la direction Y.

    • Avec Inverser la direction [Reverse direction], les différents éléments sont disposés dans la direction opposée de l'axe.

  4. Confirmez en cliquant sur OK.

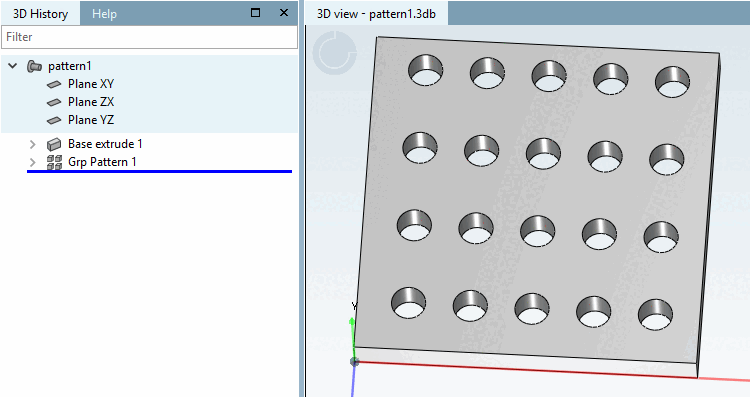

    -> Le motif rectangulaire est affiché dans l' historique 3D [3D History] sous Grp Pattern.

    Pour éditer à nouveau un modèle existant, sélectionnez Grp Pattern et cliquez sur Editer.... [Edit...]
