1.10.1.3.2.4. 3D Historie: Wizard für die Erstellung von Mustern

Der Muster-Wizard ermöglicht es auf einfache Weise Kreismuster [Circular Pattern] und Rechteckmuster [Rectangular pattern] zu erstellen, zu bearbeiten und zu löschen. Er ist auch mit älteren Versionen kompatibel, da keine neuen Features verwendet werden.

Kreismuster [Circular Pattern] erstellen

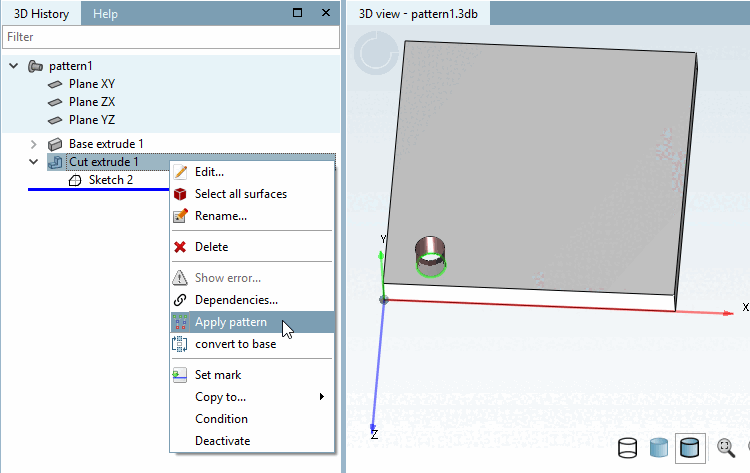

  1. Selektieren Sie das Basiselement des Musters (hier "Cut extrude 1") und klicken Sie auf den Kontextmenübefehl Mustern [Apply pattern].

    -> Das Dockingfenster Mustererzeugung [Pattern creation] wird geöffnet.

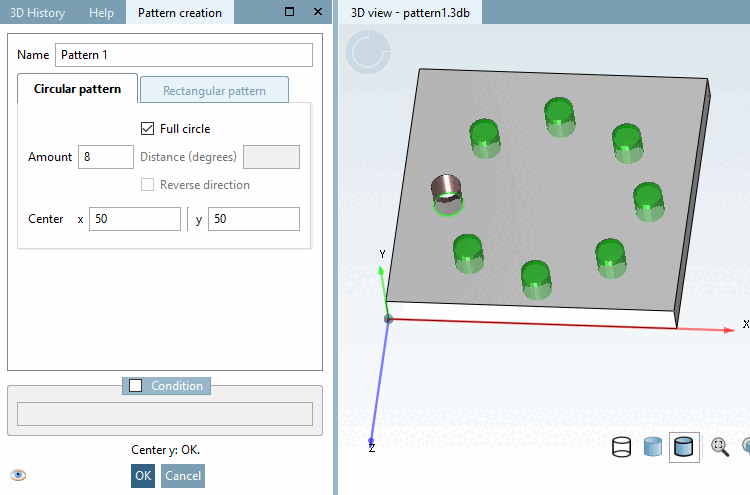

  2. Wählen Sie die Registerseite Kreismuster [Circular Pattern].

  3. Wählen Sie das Zentrum [Center] passend zum Basiselement.

    Bestimmen Sie die Anzahl [Amount] der Musterelemente.

    Standardmäßig wird ein Vollkreis erstellt.

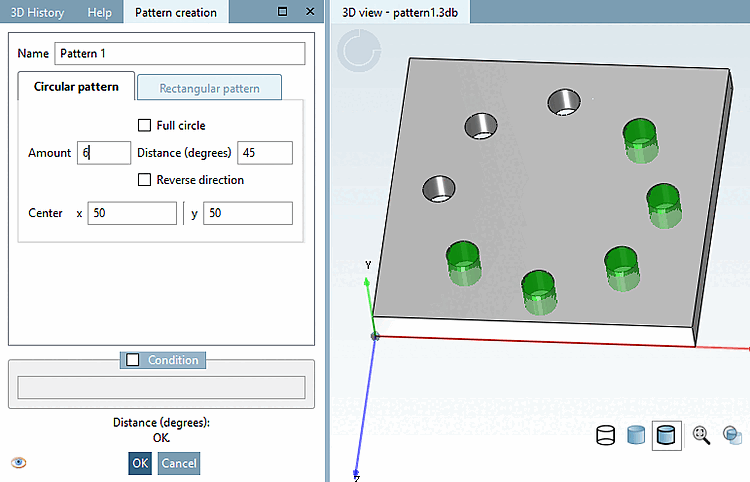

    Sie können auch die Option Vollkreis [Full circle] deaktivieren, unter Abstand (Grad) [Distance (degrees)] den Abstandswinkel definieren (bei 8 Elementen im Vollkreis ist dies 45°) und die Anzahl der Elemente verringern.

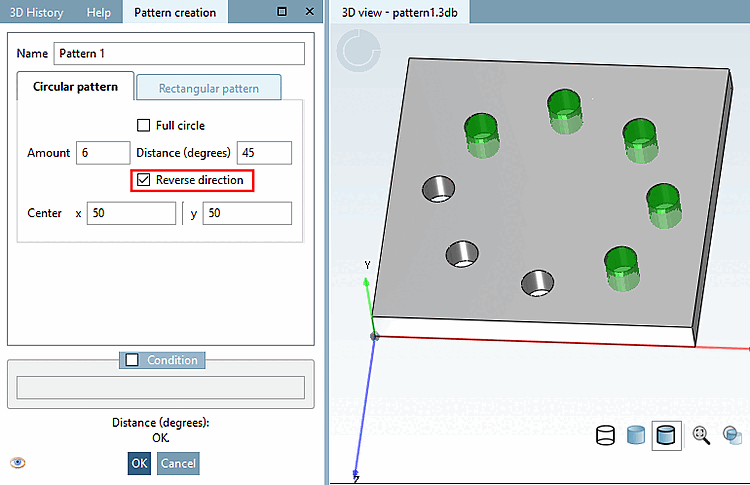

    Außerdem können Sie die Richtung umkehren [Reverse direction].

  4. Bestätigen Sie mit OK.

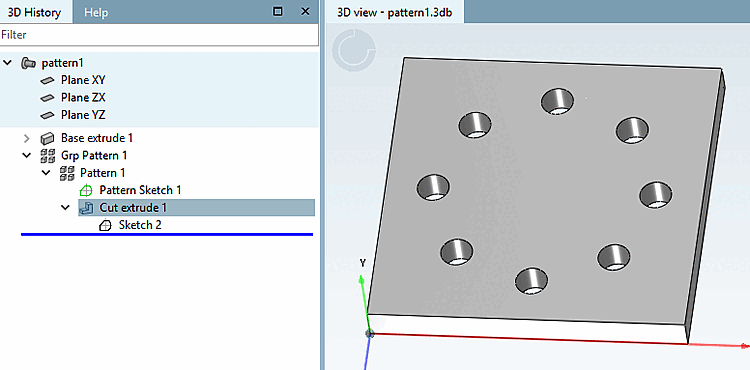

    -> Das Kreismuster wird in der 3D Historie [3D History] unter Grp Pattern angezeigt.

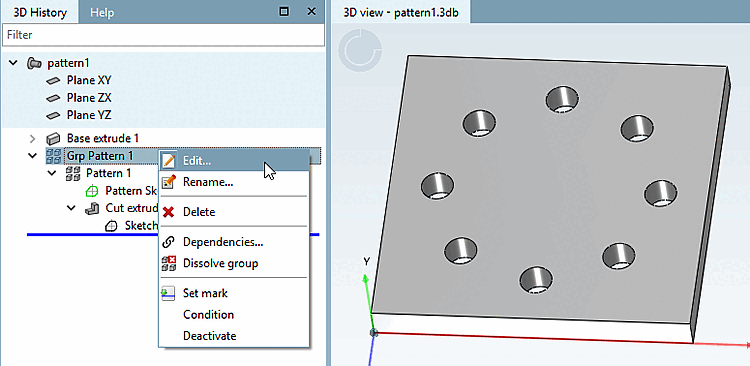

  5. Um ein bestehendes Muster erneut zu editieren, selektieren Sie Grp Pattern und klicken auf Editieren... [Edit...].

[Hinweis]Hinweis

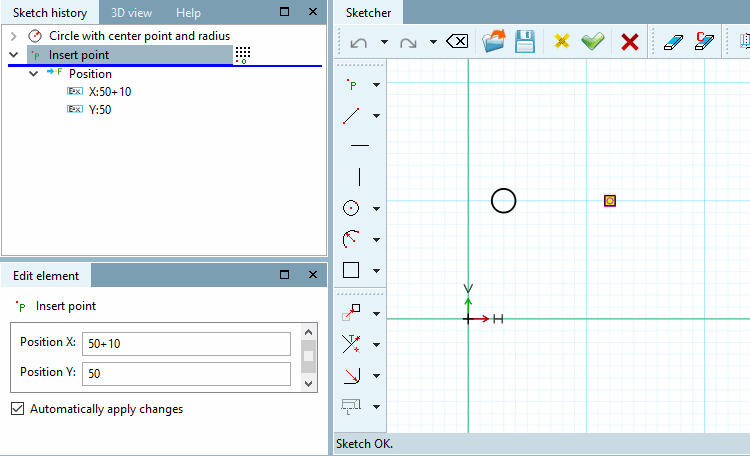

Auf dem Muster-Basiselement (hier Sketch 2) wurde automatisch der Musterursprung [Pattern origin] gesetzt.

Rechteckmuster [Rectangular pattern] erstellen

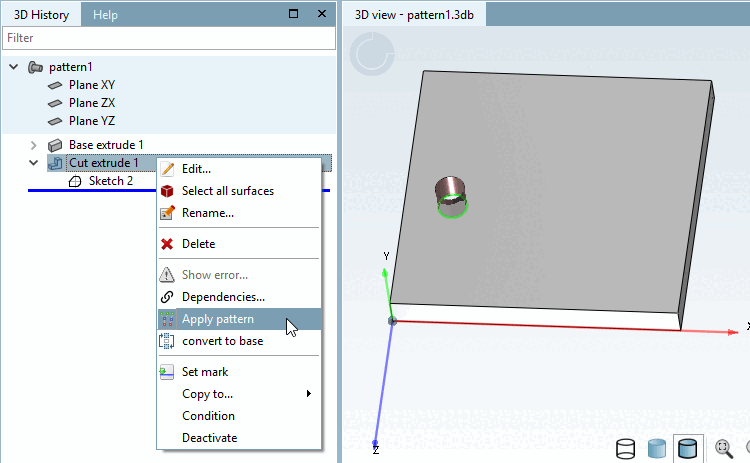

  1. Selektieren Sie das Basiselement des Musters (hier "Cut extrude 1") und klicken Sie auf den Kontextmenübefehl Mustern [Apply pattern].

    -> Das Dockingfenster Mustererzeugung [Pattern creation] wird geöffnet.

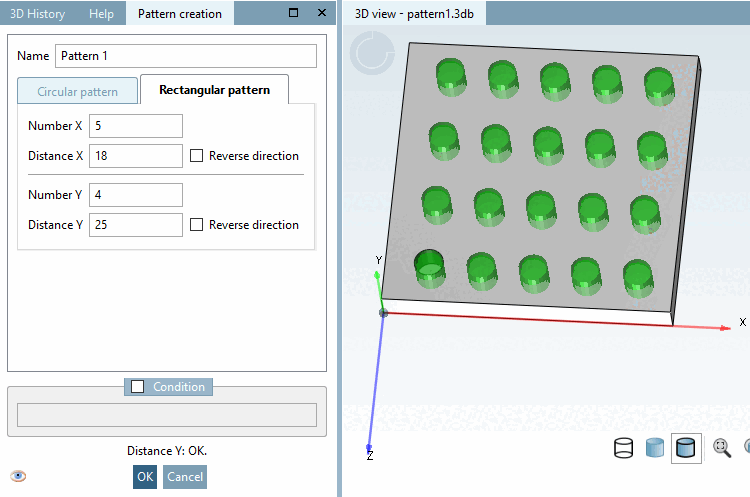

  2. Wählen Sie die Registerseite Rechteckmuster [Rectangular pattern].

  3. Nehmen Sie die gewünschten Einstellungen vor:

    • Bestimmen Sie unter Anzahl X [Number X] die Anzahl der Musterelemente in X-Richtung.

    • Bestimmen Sie unter Abstand X [Distance X] den Abstand der Musterelemente in X-Richtung.

    • Bestimmen Sie unter Anzahl Y [Number Y] die Anzahl der Musterelemente in Y-Richtung.

    • Bestimmen Sie unter Abstand Y [Distance Y] den Abstand der Musterelemente in Y-Richtung.

    • Mit Richtung umkehren [Reverse direction] werden die einzelnen Elemente in entgegengesetzter Achsenrichtung angeordnet.

  4. Bestätigen Sie mit OK.

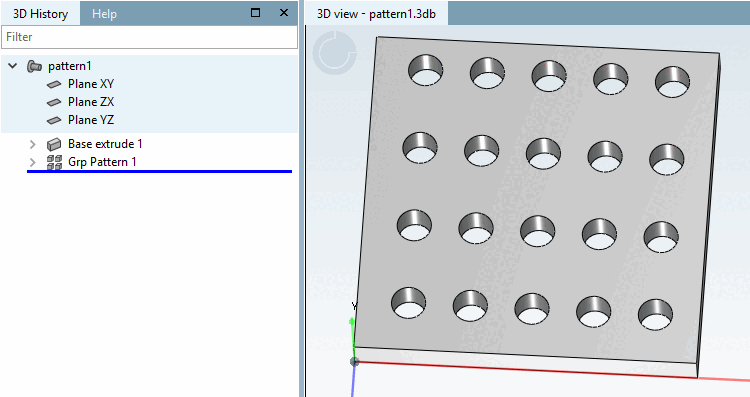

    -> Das Rechteckmuster wird in der 3D Historie [3D History] unter Grp Pattern angezeigt.

    Um ein bestehendes Muster erneut zu editieren, selektieren Sie Grp Pattern und klicken auf Editieren... [Edit...].
