1.10.1.3.2.5. 3D Historie: Sweeps

V12 bringt für Sweeps einiges Neues mit: (Feature nur zu Demozwecken, nicht freigegeben.)

1.10.1.3.2.5.1. Sweep über Ebenen erstellen

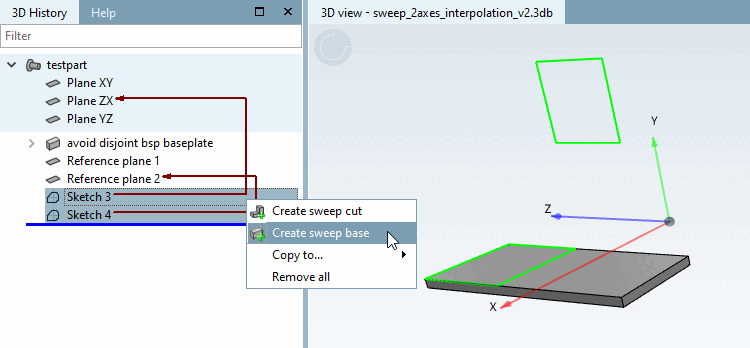

  1. Selektieren Sie 2 oder mehr Sketche, die Sie zu einem Sweep verbinden möchten und klicken Sie auf den Kontextmenübefehl Basis Verlauf erstellen [Create sweep base].

    [Hinweis]Hinweis

    Selektieren Sie die Sketche unbedingt genau in der richtigen Reihenfolge.

    Basis Verlauf erstellen [Create sweep base]: Aufruf

    Basis Verlauf erstellen [Create sweep base]: Aufruf

    -> Die Registerseite Basis Verlauf [Sweep base] wird geöffnet.

    Basis Verlauf [Sweep base]: Dialog

    Basis Verlauf [Sweep base]: Dialog

  2. Tragen Sie den gewünschten Namen ein und bestätigen Sie mit OK.

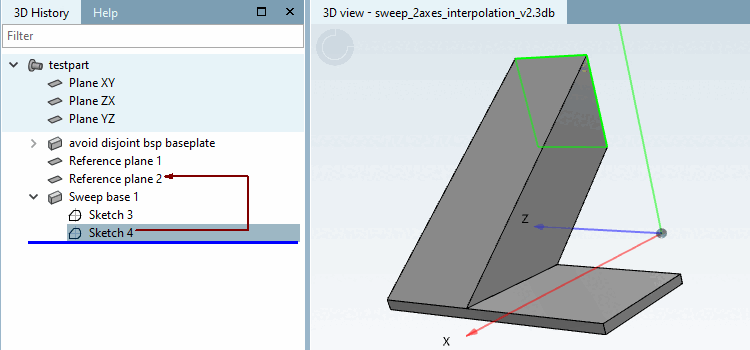

    Basis Verlauf [Sweep base]: Ergebnis

    Basis Verlauf [Sweep base]: Ergebnis

1.10.1.3.2.5.2. Sweeps mit Verlauf-Sketch erstellen

Sweeps können auch aus einer Kombination von Sketch und einer Verlaufskurve des Sketches erstellt werden. (Feature nur zu Demozwecken, nicht freigegeben.)

Hierfür gibt es verschiedene Vorgehensweisen, die im Folgenden erläutert werden.

1.10.1.3.2.5.2.1. Variante 1: Initial nur Verlauf-Sketch erstellt

[Hinweis]Hinweis

Bei dieser Variante ist automatisch gewährleistet, dass die richtigen Ebenen gewählt werden und die Musterursprungspunkte zueinander passend sind.

  1. Klicken Sie auf der Registerseite 3D Historie [3D History] auf den Kontextmenübefehl Neuer Verlaufs-Sketch... [New guiding curve...].

    -> Der Sketcher wird geöffnet.

    [Hinweis]Hinweis

    Das Werkzeugset ist leicht reduziert. Kreis oder Rechteck beispielsweise sind ausgeblendet, da die Verlaufskurve eine offene Kontur haben muss.

  2. Erstellen Sie den Verlauf-Sketch und setzen Sie unbedingt den Musterursprung [Pattern origin] und zwar an den Anfang der Verlaufskurve.

    [Hinweis]Hinweis

    Die Elemente müssen tangential ineinander übergehen, ansonsten erscheint eine Warnung.

    Schließen Sie den Sketch.

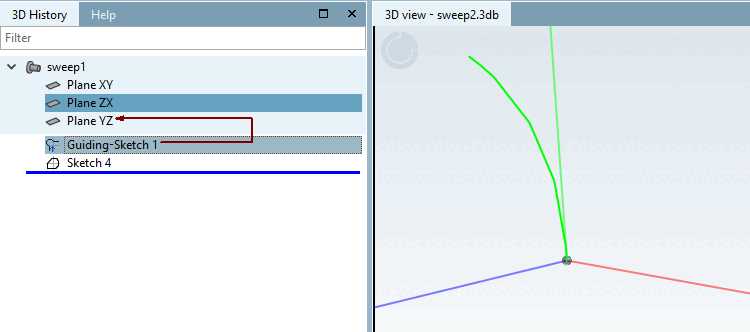

    -> In der 3D Historie [3D History] wird der Sketch nun als Guiding-Sketch angezeigt.

    Guiding-Sketch

    Guiding-Sketch

  3. Klicken Sie im Kontextmenü von Guiding-Sketch auf den Befehl Basis Verlauf erstellen [Create sweep base].

    Die Registerseite Basis Verlauf [Sweep base] wird geöffnet.

  4. Klicken Sie unter Start-Skizze [Start sketch] auf den Button Erzeugen [Create].

    Registerseite "Basis Verlauf [Sweep base]"

    Registerseite "Basis Verlauf [Sweep base]"

    -> Der Sketcher wird geöffnet.

    -> Es erscheint ein grünes Häkchen.

  5. Erstellen Sie die Start-Skizze [Start sketch].

    [Hinweis]Hinweis

    Die bei dieser Variante erzeugte Start-Skizze wird nicht in der 3D Historie [3D History] abgelegt.

  6. Klicken Sie auf Änderungen übernehmen [Accept changes].

    -> Auf der Registerseite Basis Verlauf [Sweep base] ist nun unter Start-Skizze [Start sketch] ein grünes Häkchen zu sehen.

  7. Bestätigen Sie mit OK.

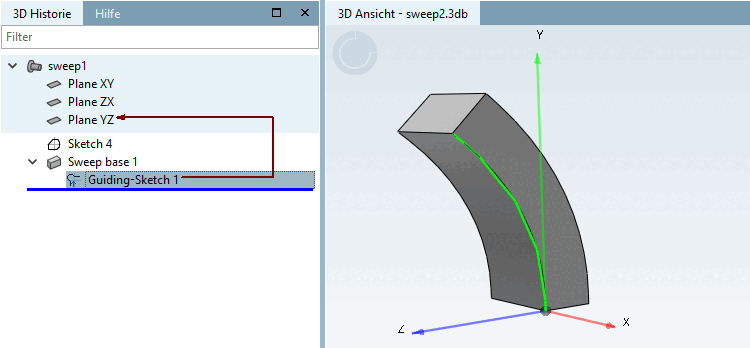

    Aus Start-Skizze [Start sketch] und Verlauf [History] wird nun der Sweep erstellt.

1.10.1.3.2.5.2.2. Variante 2: Verlauf-Sketch und Querschnitt-Sketch separat erstellt

Voraussetzung: Verlaufs-Sketch und Querschnitts-Sketch sind bereits vorhanden.

  1. Selektieren Sie sowohl den Verlauf-Sketch als auch den Querschnitt-Sketch.

    [Hinweis]Hinweis

    Die Musterursprünge von Querschnitt-Sketch und Verlauf-Sketch müssen in derselben Ebene liegen, aber nicht unbedingt übereinander.

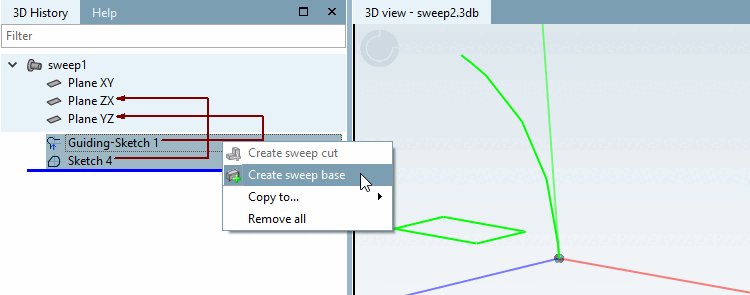

  2. Klicken Sie auf den Kontextmenübefehl Basis Verlauf erstellen [Create sweep base].

    -> Die Registerseite Basis Verlauf [Sweep base] wird geöffnet.

    Sofern andere Skizzen mit Verlauf vorhanden sind, können Sie diese im Listenfeld auswählen.

  3. Bestätigen Sie mit OK.

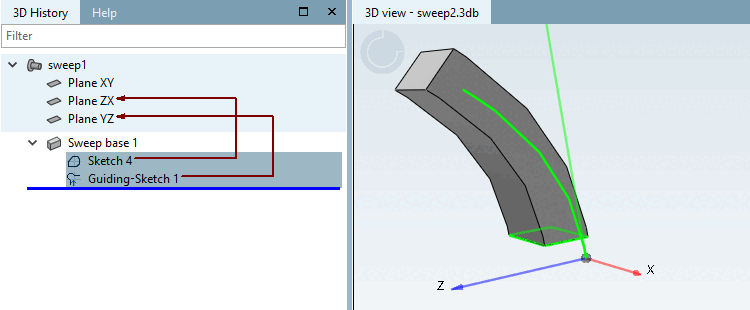

    -> Der Sweep wird erstellt.

Alternativ kann anfangs auch nur der Querschnitt-Sketch selektiert werden und dann auf der Registerseite Basis Verlauf [Sweep base], im Listenfeld der entsprechende Verlauf-Sketch (sofern mehrere zur Verfügung stehen).
