1.10.1.3.2.6. 3D Historie: Blend-Feature: Live-Selektion von Flächen und Kanten

Das Blend-Objekt ist nun eine Dockingfenster und der Zugriff auf die 3D-Ansicht ist möglich, auch wenn es aktiv ist.

Beispiel: Ausgangssituation ein Würfel mit 2 verrundeten Kanten.

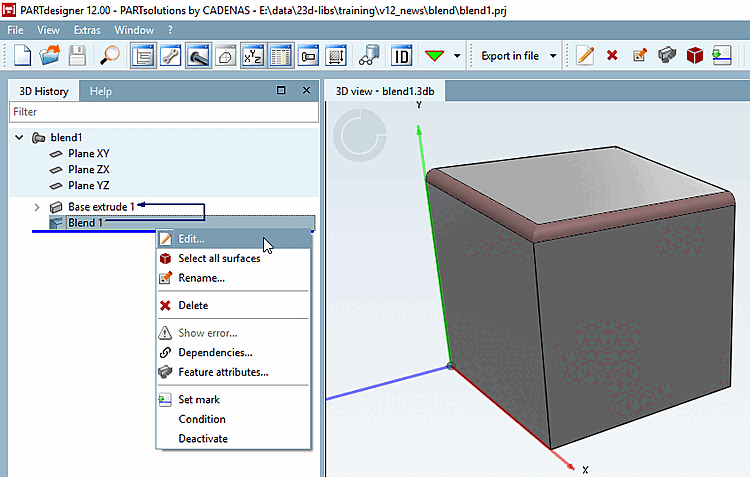

  1. Öffnen Sie den Blend erneut mit Klick auf Editieren... [Edit...].

    -> Das Dockingfenster Fase/Rundung [Chamfer/Fillet] wird geöffnet.

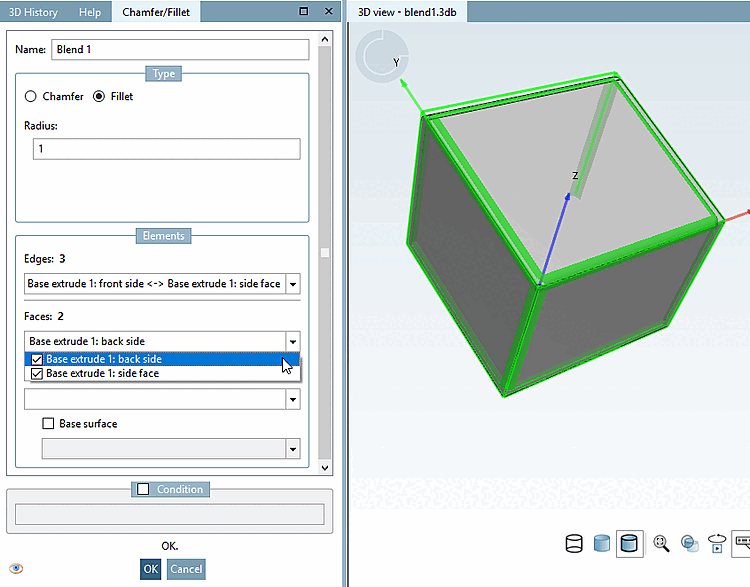

  2. Sie können nun weitere Kanten und Flächen selektieren während das Dockingfenster aktiv ist. Selektierte Kanten und Flächen werden direkt dem Blend-Feature zugefügt.

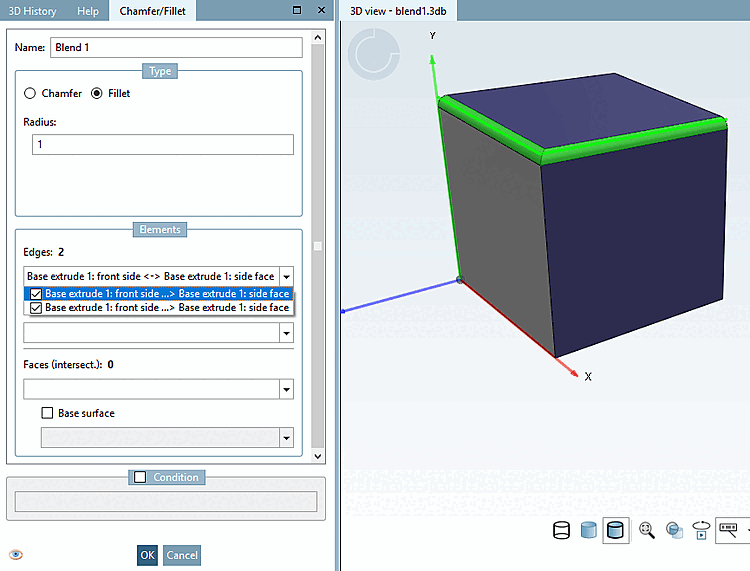

    Deselektion erfolgt durch Deaktivierung des entsprechenden Auswahlkästchens in den Listenfeldern Kanten [Edges] und Flächen [Faces].

Detaillierte Informationen zum Blend-Feature finden Sie unter Abschnitt 7.6.2.12, „ Blend (Fase/Rundung hinzufügen...) “ in eCATALOGsolutions - Handbuch.
