1.10.1.3.2.7. 3D Historie: Elemente auf andere Ebene kopieren
Verwendung

  1. Selektieren Sie in der 3D Historie [3D History] ein oder mehrere Elemente.

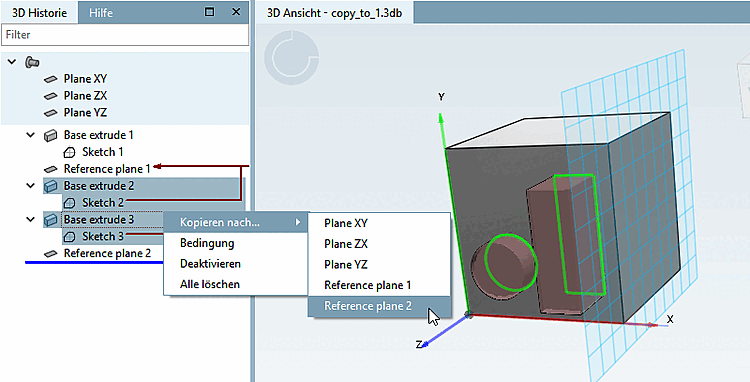

    4 Elemente selektiert

    4 Elemente selektiert

  2. Öffnen Sie das Kontextmenü auf einem der selektierten Punkte.

  3. Klicken Sie auf Kopieren nach... [Copy to...].

    -> Eine Liste möglicher Ebenen wird angeboten, wo die Auswahl eingefügt werden kann.

  4. Klicken Sie auf die gewünschte Ebene.

    -> Die zuvor selektierten Elemente werden eingefügt.

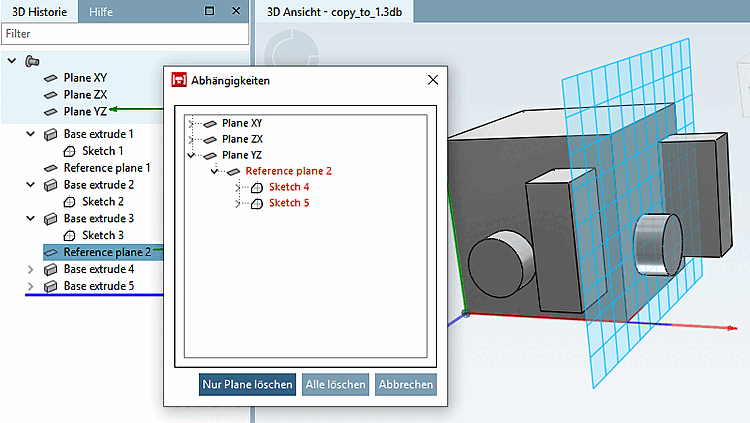

    Sketch 2 und 3 wurden als Sketch 4 und 5 eingefügt.

    Sketch 2 und 3 wurden als Sketch 4 und 5 eingefügt.

Falls Elemente ausgewählt wurden, die nicht kopiert werden können, wird ein entsprechender Hinweis angezeigt.

Kopierbare Elemente

  • Sketche

  • Bases (Base-Extrude, Base-Rotate)

  • Cuts (Cut-Extrude, Cut-Rotate)

  • Ebenen (Offset- und Rotationplanes)

  • Muster

  • Verläufe (Rohrverläufe)

  • Texte

  • Sweeps (nur wenn die Referenzebenen beider Sketche ebenfalls kopiert werden)

Nicht kopierbare Elemente

  • Blends

  • Zeichnungen

  • Absolute Ebenen (einschließlich XY, ZX, YZ)

  • Sweeps (außer die Referenzebenen beider Sketche werden ebenfalls selektiert)

[Hinweis]Hinweis

  • Es wird versucht Abhängigkeiten beim Kopieren zu erhalten, sofern benötigte Elemente zusätzlich selektiert werden.

  • Wird z.B. ein Base/Cut/Sweep selektiert, wird sein Sketch automatisch mitkopiert.

  • Wird nur ein Sketch, aber nicht seine "Base/Cut/Sweep" selektiert, wird nur der Sketch kopiert.
