1.10.1.3.2.7.  Storia 3D: copiare elementi su un altro livello
Utilizzo

  1. Selezionare uno o più elementi nella cronologia 3D [3D History].

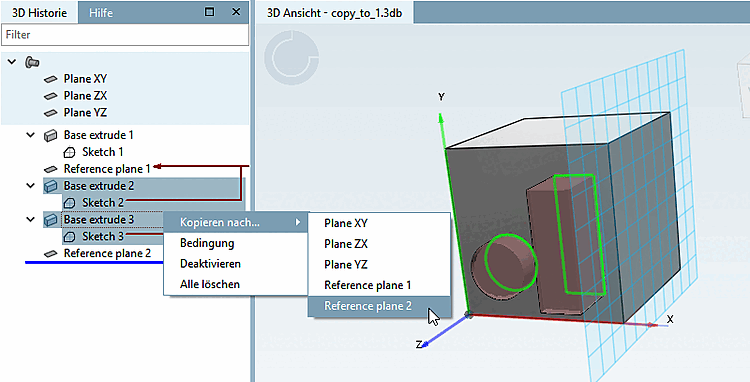

    4 elementi selezionati

    Figura 1.464. 4 elementi selezionati

  2. Aprire il menu contestuale su uno dei punti selezionati.

  3. Fare clic su copia a.... [Copy to...]

    -> Viene proposto un elenco di possibili livelli in cui inserire la selezione.

  4. Fare clic sul livello desiderato.

    -> Vengono inseriti gli elementi precedentemente selezionati.

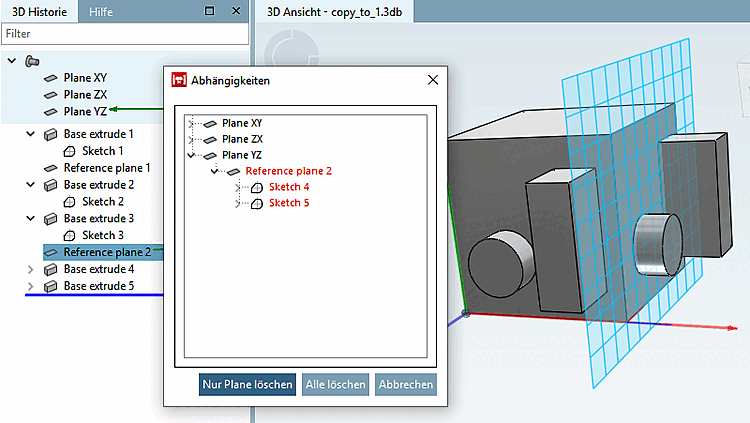

    I bozzetti 2 e 3 sono stati inseriti come bozzetti 4 e 5.

    Figura 1.465. I bozzetti 2 e 3 sono stati inseriti come bozzetti 4 e 5.

Se sono stati selezionati elementi che non possono essere copiati, viene visualizzato un messaggio corrispondente.

Elementi copiabili

  • Schizzi

  • Basi (base-estrusione, base-rotazione)

  • Tagli (tagliare-estrudere, tagliare-rotare)

  • Piani (piani di offset e di rotazione)

  • Campione

  • Traiettorie (traiettorie dei tubi)

  • Testi

  • Sweeps (solo se vengono copiati anche i piani di riferimento di entrambi gli schizzi)

Elementi che non possono essere copiati

  • Miscele

  • Disegni

  • Piani assoluti (compresi XY, ZX, YZ)

  • Sweeps (ad eccezione dei piani di riferimento di entrambi gli schizzi)

[Nota]Nota

  • Si cerca di mantenere le dipendenze durante la copia se vengono selezionati anche gli elementi necessari.

  • Se, ad esempio, viene selezionata una base/taglio/spiaggia, anche il suo schizzo viene automaticamente copiato.

  • Se è selezionato solo uno schizzo, ma non la sua "Base/Taglio/Spezzatura", viene copiato solo lo schizzo.
