1.10.1.3.2.7.  Historique 3D: Copier des éléments sur un autre calque
Utilisation

  1. Sélectionnez un ou plusieurs éléments dans l' historique 3D [3D History].

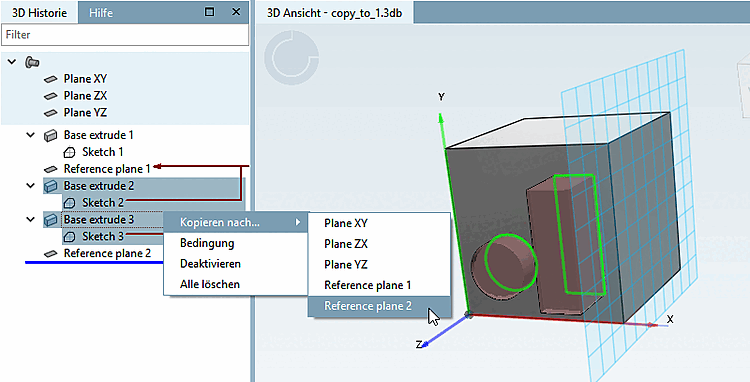

    4 éléments sélectionnés

    4 éléments sélectionnés

  2. Ouvrez le menu contextuel sur l'un des points sélectionnés.

  3. Cliquez sur Copier vers.... [Copy to...]

    -> Une liste de niveaux possibles est proposée, où la sélection peut être insérée.

  4. Cliquez sur le niveau souhaité.

    -> Les éléments sélectionnés précédemment sont insérés.

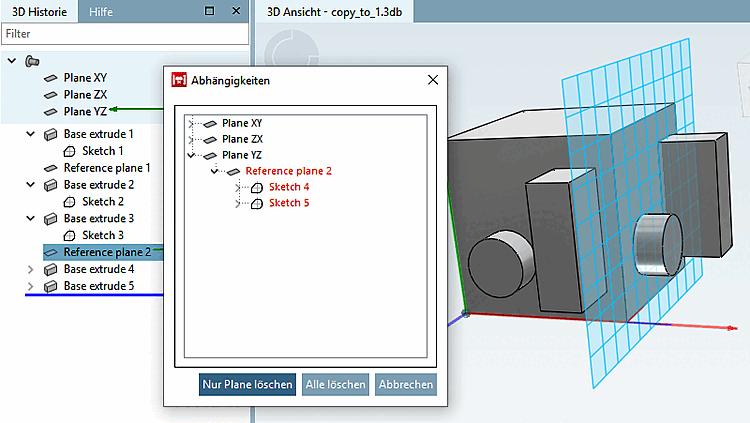

    Les sketches 2 et 3 ont été insérés en tant que sketches 4 et 5.

    Les sketches 2 et 3 ont été insérés en tant que sketches 4 et 5.

Si des éléments qui ne peuvent pas être copiés ont été sélectionnés, une remarque s'affiche.

Éléments copiables

  • Sketches

  • Bases (base-extrude, base-rotate)

  • Cuts (Cut-Extrude, Cut-Rotate)

  • Plans (offset et rotation)

  • Échantillon

  • Tracés (tracés de tuyaux)

  • Textes

  • Sweeps (uniquement si les plans de référence des deux sketches sont également copiés)

Éléments non copiables

  • Mélanges

  • Dessins

  • Plans absolus (y compris XY, ZX, YZ)

  • Sweeps (sauf si les plans de référence des deux sketches sont également sélectionnés)

[Remarque]Remarque

  • Il essaie de conserver les dépendances lors de la copie, à condition que les éléments nécessaires soient sélectionnés en plus.

  • Si, par exemple, une base/cut/sweep est sélectionnée, son sketch est automatiquement copié.

  • Si seul un sketch est sélectionné, mais pas sa "base/cut/sweep", seul le sketch sera copié.
