1.10.1.3.2.5.  Storia in 3D: Sweeps
1.10.1.3.2.5.1. Creazione di sweep tramite livelli
1.10.1.3.2.5.2. Creazione di sweep con lo schizzo del gradiente
1.10.1.3.2.5.2.1. Variante 1: inizialmente creato solo lo schizzo di progressione
1.10.1.3.2.5.2.2. Variante 2: schizzo del percorso e schizzo della sezione trasversale creati separatamente

La V12 introduce alcune nuove funzioni per le indagini a tappeto: (funzione solo a scopo dimostrativo, non rilasciata).

1.10.1.3.2.5.1. Creazione di sweep tramite livelli

  1. Selezionare 2 o più schizzi che si desidera combinare in una sweep e fare clic sul comando del menu contestuale Crea sweep di base [Create sweep base].

    [Nota]Nota

    Assicuratevi di selezionare gli schizzi esattamente nell'ordine giusto.

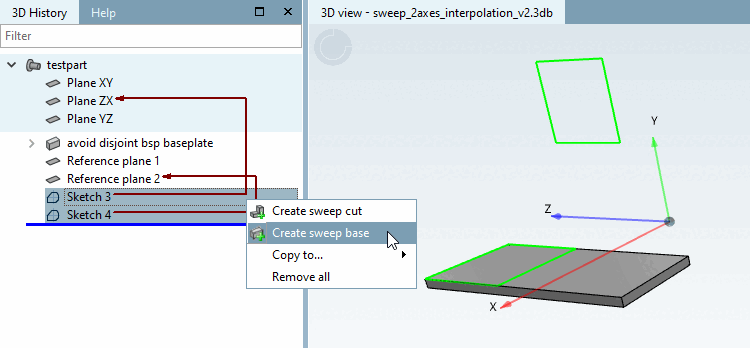

    Creare la cronologia di base [Create sweep base]: Chiamata

    Figura 1.446.  Creare la cronologia di base [Create sweep base]: Chiamata

    -> Si apre la pagina della scheda Cronologia di base [Sweep base].

    Processo di base [Sweep base]: Dialogo

    Figura 1.447.  Processo di base [Sweep base]: Dialogo

  2. Inserire il nome desiderato e confermare con OK.

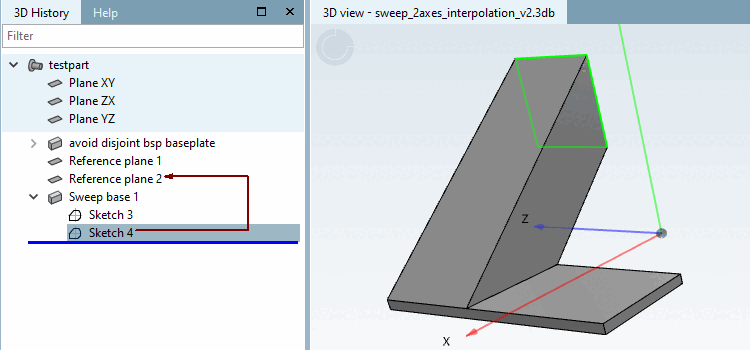

    Progressione di base [Sweep base]: Risultato

    Figura 1.448.  Progressione di base [Sweep base]: Risultato

1.10.1.3.2.5.2. Creazione di sweep con lo schizzo del gradiente

Gli sweep possono anche essere creati da una combinazione di schizzo e curva di progressione dello schizzo. (Funzione solo a scopo dimostrativo, non rilasciata).

A tal fine esistono diverse procedure, illustrate di seguito.

1.10.1.3.2.5.2.1. Variante 1: inizialmente creato solo lo schizzo di progressione

[Nota]Nota

Questa variante garantisce automaticamente la selezione dei livelli corretti e la corrispondenza dei punti di origine del modello.

  1. Nella pagina della scheda Cronologia 3D [3D History], fare clic sul comando del menu contestuale Nuovo schizzo cronologico.... [New guiding curve...]

    Figura 1.449.

    -> Si apre lo Sketcher.

    [Nota]Nota

    Il set di strumenti è leggermente ridotto. Cerchi o rettangoli, ad esempio, sono nascosti perché la curva di sfumatura deve avere un contorno aperto.

  2. Creare lo schizzo del gradiente e assicurarsi di impostare l' origine del modello [Pattern origin] all'inizio della curva del gradiente.

    Figura 1.450.

    [Nota]Nota

    Gli elementi devono unirsi tangenzialmente, altrimenti viene visualizzato un avviso.

    Figura 1.451.

    Chiudere il disegno.

    -> Lo schizzo viene ora visualizzato come schizzo guida nella cronologia 3D [3D History].

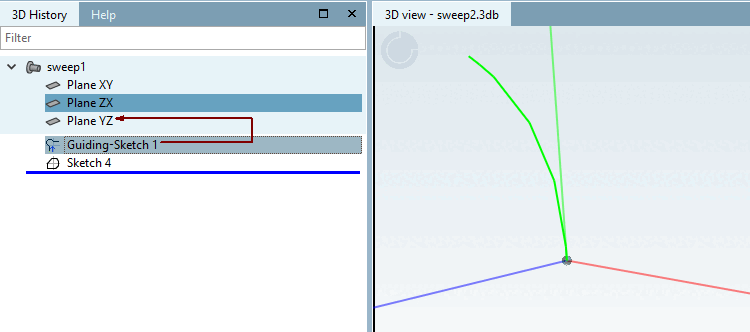

    Schizzo guida

    Figura 1.452. Schizzo guida

  3. Nel menu contestuale di Schizzo guida, fare clic sul comando Crea corso base [Create sweep base].

    Figura 1.453.

    Si apre la pagina della scheda Cronologia di base [Sweep base].

  4. Fare clic sul pulsante Crea [Create] sotto Avvia schizzo [Start sketch].

    Pagina della scheda "Storia di base [Sweep base]

    Figura 1.454. Pagina della scheda "Storia di base [Sweep base]

    -> Si apre lo Sketcher.

    -> Appare un segno di spunta verde.

  5. Creare lo schizzo iniziale [Start sketch].

    Figura 1.455.

    [Nota]Nota

    Lo schizzo iniziale creato con questa variante non viene memorizzato nella cronologia 3D [3D History].

  6. Fare clic su modifiche . [Accept changes]

    -> Un segno di spunta verde è ora visibile sotto Avvia schizzo [Start sketch] nella pagina della scheda Cronologia di base [Sweep base].

    Figura 1.456.

  7. Confermare con OK.

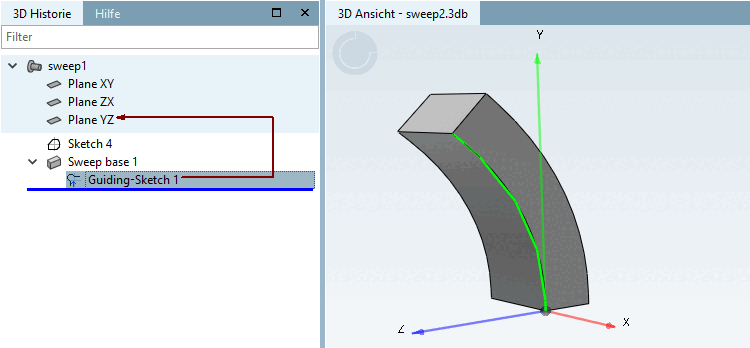

    Lo sweep viene ora creato a partire dallo schizzo iniziale [Start sketch] e dalla progressione [History].

    Figura 1.457.

1.10.1.3.2.5.2.2. Variante 2: schizzo del percorso e schizzo della sezione trasversale creati separatamente

Prerequisito: lo schizzo del percorso e lo schizzo della sezione trasversale esistono già.

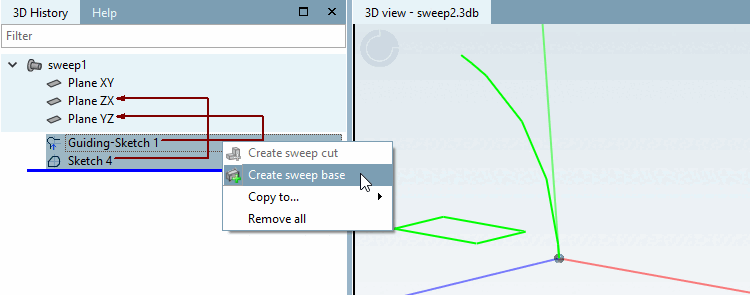

  1. Selezionare sia lo schizzo di progressione che lo schizzo di sezione.

    Figura 1.458.

    [Nota]Nota

    Le origini del modello dello schizzo della sezione trasversale e dello schizzo della rotta devono trovarsi sullo stesso piano, ma non necessariamente l'una sull'altra.

  2. Fare clic sul comando del menu contestuale Crea cronologia di base [Create sweep base].

    -> Si apre la pagina della scheda Cronologia di base [Sweep base].

    Figura 1.459.

    Se sono disponibili altri schizzi con sfumatura, è possibile selezionarli nel campo dell'elenco.

  3. Confermare con OK.

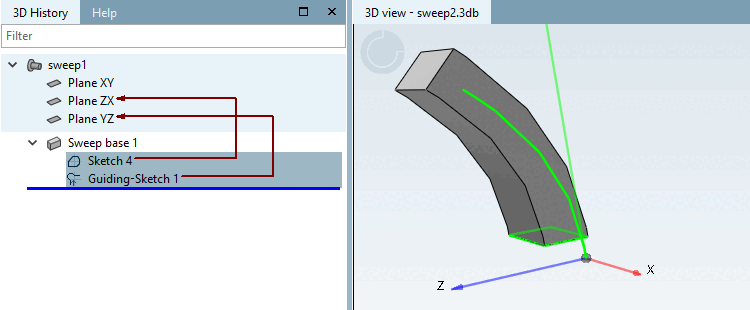

    -> Lo sweep viene creato.

    Figura 1.460.

In alternativa, è possibile selezionare inizialmente solo lo schizzo della sezione trasversale e poi lo schizzo del gradiente corrispondente (se sono disponibili più schizzi) nella casella di riepilogo della pagina della scheda Gradiente di base [Sweep base].
