1.10.1.3.2.5.  Historique 3D: balayages
1.10.1.3.2.5.1. Créer un balayage à l'aide de calques
1.10.1.3.2.5.2. Créer des balayages avec un sketch de dégradé
1.10.1.3.2.5.2.1. Variante 1 : Initialement, seul le sketch de l'historique est créé
1.10.1.3.2.5.2.2. Variante 2 : Sketch de parcours et sketch de coupe transversale créés séparément

La V12 apporte quelques nouveautés pour les sweeps : (fonctionnalité uniquement à des fins de démonstration, non validée).

1.10.1.3.2.5.1. Créer un balayage à l'aide de calques

  1. Sélectionnez 2 ou plusieurs sketches que vous souhaitez combiner en un seul balayage et cliquez sur la commande Créer un historique de base du [Create sweep base] menu contextuel.

    [Remarque]Remarque

    Il est essentiel de sélectionner les sketches exactement dans le bon ordre.

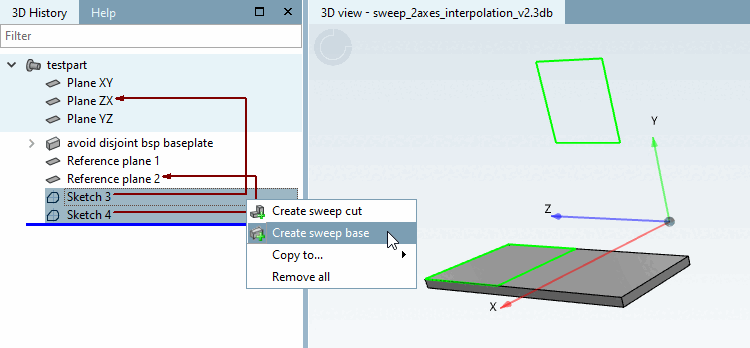

    Créer un historique de base [Create sweep base]: Appel à

    Créer un historique de base [Create sweep base]: Appel à

    -> La page d'onglet Historique de base [Sweep base] s'ouvre.

    Déroulement de base [Sweep base]: Dialogue

    Déroulement de base [Sweep base]: Dialogue

  2. Saisissez le nom souhaité et confirmez en cliquant sur OK.

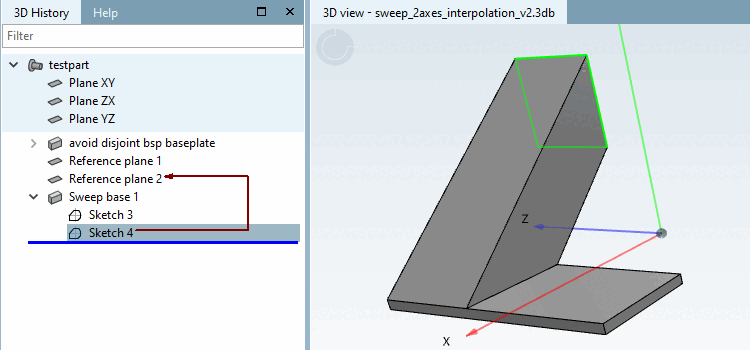

    Historique de base [Sweep base]: résultat

    Historique de base [Sweep base]: résultat

1.10.1.3.2.5.2. Créer des balayages avec un sketch de dégradé

Les balayages peuvent également être créés à partir d'une combinaison de l'esquisse et d'une courbe de progression de l'esquisse. (Fonctionnalité à des fins de démonstration uniquement, non validée).

Pour ce faire, il existe différentes approches qui sont expliquées ci-dessous.

1.10.1.3.2.5.2.1. Variante 1 : Initialement, seul le sketch de l'historique est créé

[Remarque]Remarque

Avec cette variante, il est automatiquement garanti que les bons plans sont sélectionnés et que les points d'origine des motifs correspondent les uns aux autres.

  1. Dans l'onglet Historique 3D [3D History], cliquez sur la commande de menu contextuel Nouveau sketch d'historique.... [New guiding curve...]

    -> Le Sketcher s'ouvre.

    [Remarque]Remarque

    Le jeu d'outils est légèrement réduit. Le cercle ou le rectangle, par exemple, sont masqués, car la courbe de progression doit avoir un contour ouvert.

  2. Créez l'esquisse du tracé et placez impérativement l' origine du motif [Pattern origin], à savoir au début de la courbe de tracé.

    [Remarque]Remarque

    Les éléments doivent s'imbriquer tangentiellement les uns dans les autres, sinon un avertissement apparaît.

    Fermez le sketch.

    -> Dans l' historique 3D [3D History], le sketch est désormais affiché en tant que sketch de guidage.

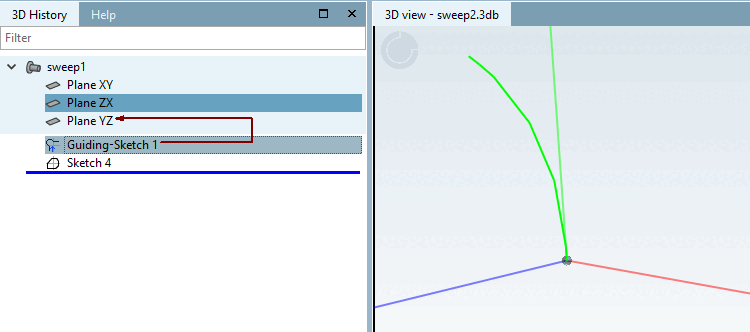

    Sketch sur le guiding

    Sketch sur le guiding

  3. Dans le menu contextuel de Guiding-Sketch, cliquez sur la commande Créer un tracé de base [Create sweep base].

    La page d'onglet Historique de base [Sweep base] s'ouvre.

  4. Cliquez sur le bouton Créer [Create] sous Esquisse de départ [Start sketch].

    Page d'onglet "Historique de base [Sweep base]

    Page d'onglet "Historique de base [Sweep base]

    -> Le Sketcher s'ouvre.

    -> Une coche verte apparaît.

  5. Créer l' esquisse de départ [Start sketch].

    [Remarque]Remarque

    L'esquisse de départ créée avec cette variante n'est pas enregistrée dans l' historique 3D [3D History].

  6. Cliquez modifications . [Accept changes]

    -> Sur la page d'onglet Historique de base [Sweep base], une coche verte apparaît maintenant sous Esquisse de départ [Start sketch].

  7. Confirmez en cliquant sur OK.

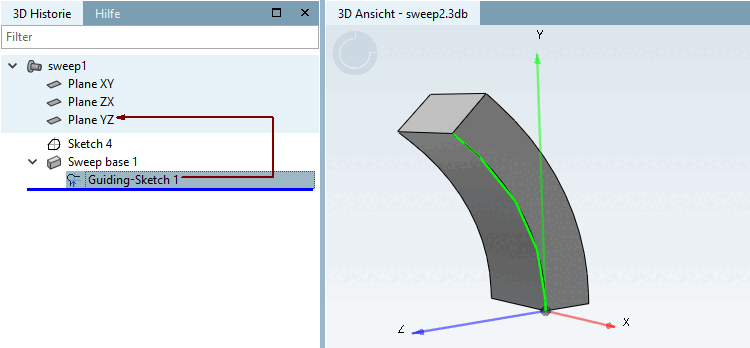

    Le balayage est maintenant créé à partir de l' esquisse de départ [Start sketch] et du tracé [History].

1.10.1.3.2.5.2.2. Variante 2 : Sketch de parcours et sketch de coupe transversale créés séparément

Condition préalable : le sketch de parcours et le sketch de section sont déjà disponibles.

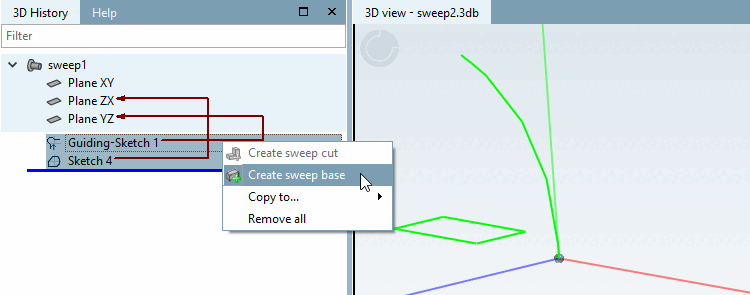

  1. Sélectionner à la fois le sketch de tracé et le sketch de section.

    [Remarque]Remarque

    Les origines des motifs de l'esquisse de coupe transversale et de l'esquisse de tracé doivent se trouver dans le même plan, mais pas nécessairement l'une au-dessus de l'autre.

  2. Cliquez sur la commande Créer un historique de base du [Create sweep base] menu contextuel.

    -> La page d'onglet Historique de base [Sweep base] s'ouvre.

    S'il existe d'autres esquisses avec historique, vous pouvez les sélectionner dans la zone de liste.

  3. Confirmez en cliquant sur OK.

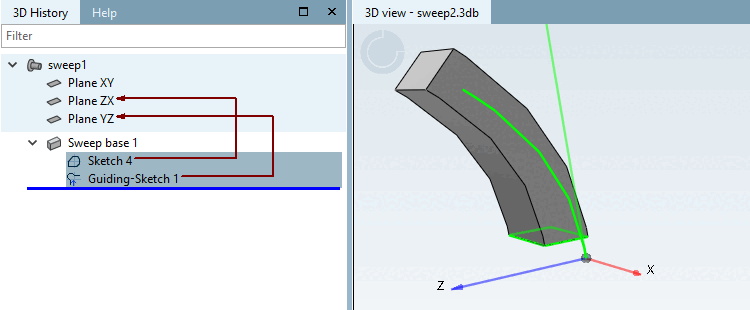

    -> Le balayage est créé.

Il est également possible de ne sélectionner au départ que le sketch de la section et ensuite, sur la page d'onglet Historique de base [Sweep base], le sketch d'historique correspondant dans la zone de liste (si plusieurs sont disponibles).
