1.10.1.3.2.3. 3D Historie: Verlauf erstellen... (Verrohrungen)

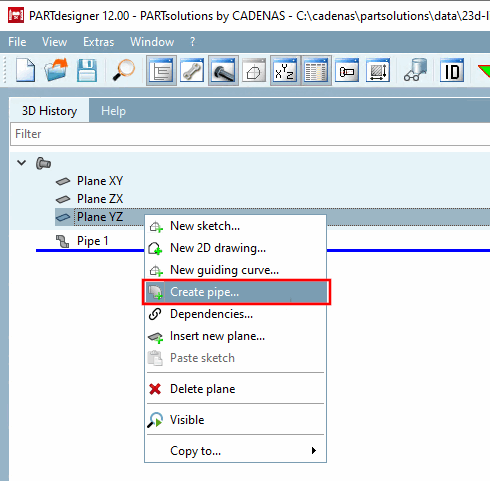

Die Funktion Verlauf erstellen... [Create pipe...] ermöglicht die Erstellung komplexer Verrohrungen im Anlagenbau sowie in der Heizungs/Klimatechnik.

Benefits:

  • Deutliche Reduzierung von Modellierungsaufwänden

  • Komfortable Arbeitsoberfläche, die einen einfachen schrittweisen modularen Aufbau ermöglicht.

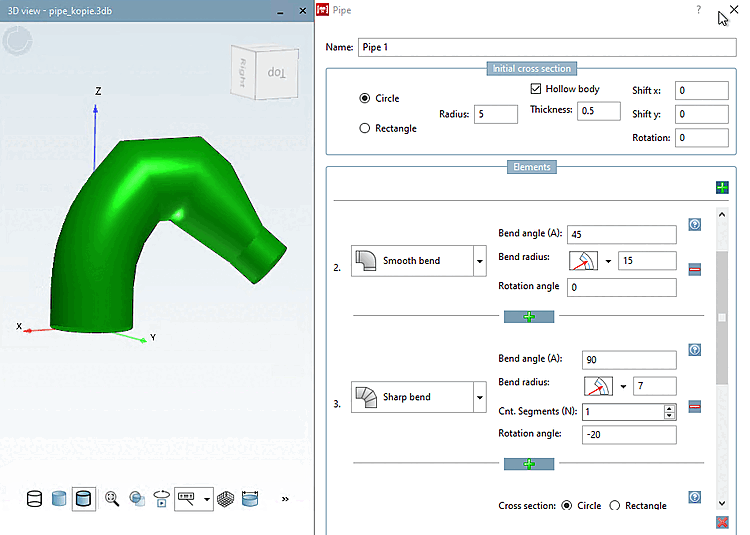

    Die Abbildung zeigt einen Rohrverlauf zusammengesetzt aus mehreren Elementen. Die 3D Live-Vorschau zeigt den aktuellen Stand.

    Die Abbildung zeigt einen Rohrverlauf zusammengesetzt aus mehreren Elementen. Die 3D Live-Vorschau zeigt den aktuellen Stand.

  • Live-Vorschau

  • Einfacher Anbau von weiteren Rohren an bestehende

  • Anzeige technischer Zeichnungen im Hilfe-Dialog, die beim Ausfüllen der Felder unterstützen

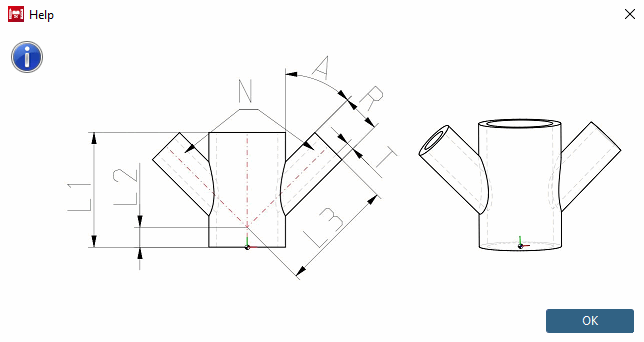

    Die Abbildung zeigt die Hilfe, die zu jedem Element zur Verfügung steht.

    Die Abbildung zeigt die Hilfe, die zu jedem Element zur Verfügung steht.

  • Abwärtskompatibilität zu Versionen ohne Piping Tool

Details finden Sie unter Abschnitt 7.6.2.11, „ Pipe “ in eCATALOGsolutions - Handbuch.
