1.10.1.3.2.3.  Historique 3D: Créer un historique... (Tuyauteries)

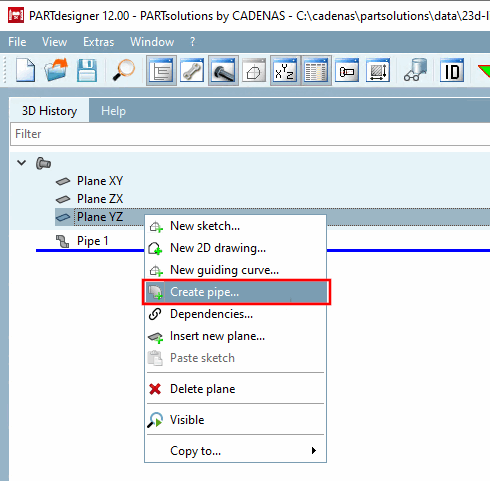

La fonction Créer un tracé. [Create pipe...].. permet de créer des tuyauteries complexes dans la construction d'installations ainsi que dans le domaine du chauffage/de la climatisation.

Avantages:

  • Réduction significative des efforts de modélisation

  • Interface de travail confortable qui permet une construction modulaire simple par étapes.

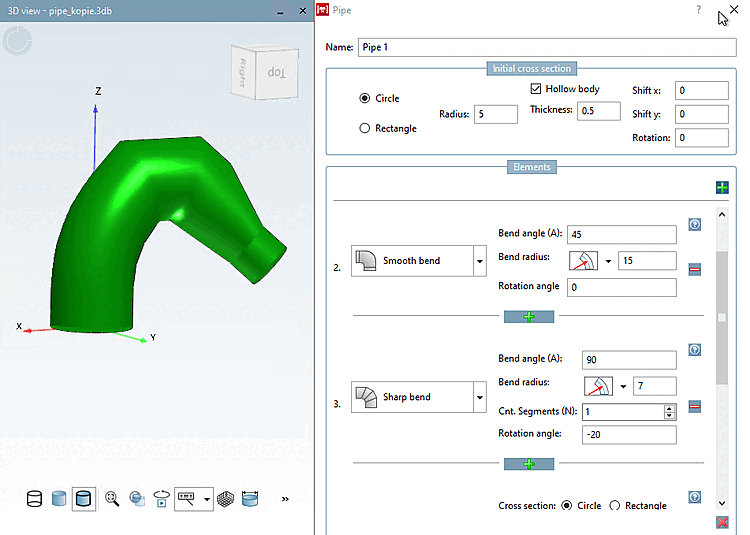

    L'illustration montre le tracé d'un tuyau composé de plusieurs éléments. L'aperçu 3D en direct montre l'état actuel.

    L'illustration montre le tracé d'un tuyau composé de plusieurs éléments. L'aperçu 3D en direct montre l'état actuel.

  • Aperçu en direct

  • Ajout facile de tubes supplémentaires aux tubes existants

  • Affichage de dessins techniques dans la boîte de dialogue d'aide pour aider à remplir les champs

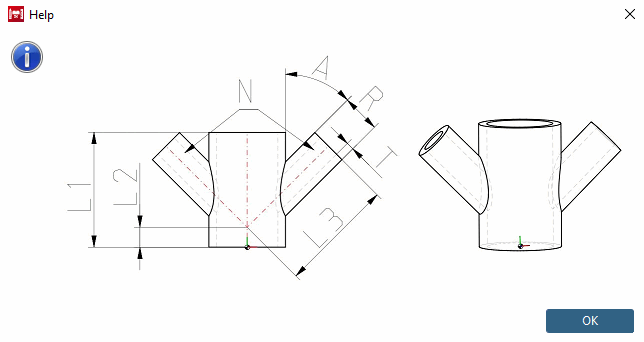

    L'illustration montre l'aide disponible pour chaque élément.

    L'illustration montre l'aide disponible pour chaque élément.

  • Compatibilité descendante avec les versions sans outil de piping

Pour plus de détails, voir Section 7.6.2.11, «  Pipe  » in eCATALOGsolutions - Manuel d'utilisation.. .
