1.10.1.3.2.3.  Storia 3D: creare la storia... (tubature)

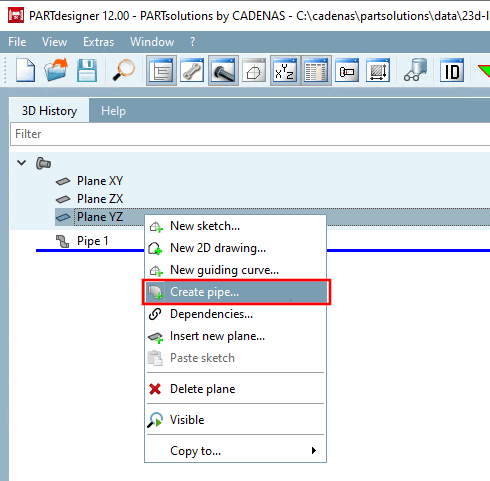

La funzione Crea tubature [Create pipe...]... consente di creare tubazioni complesse nell'impiantistica e nella tecnica di riscaldamento/condizionamento.

Figura 1.433.

Vantaggi:

  • Riduzione significativa dello sforzo di modellazione

  • Comoda interfaccia utente che consente un semplice assemblaggio modulare passo dopo passo.

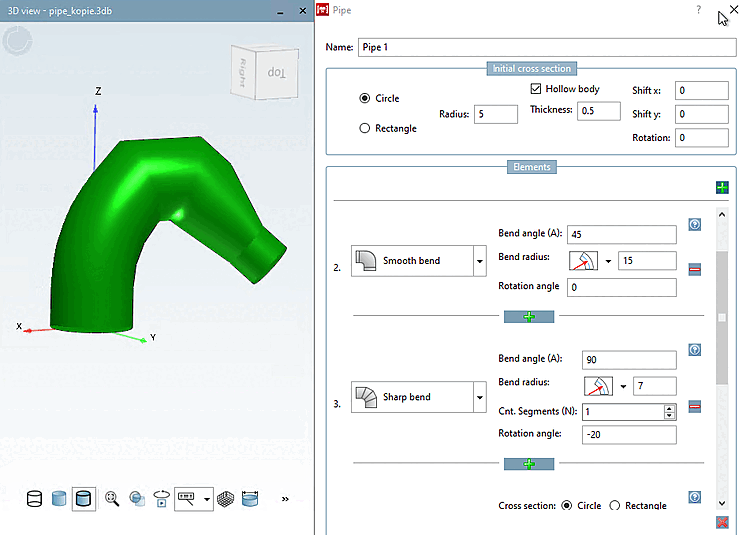

    L'illustrazione mostra un tratto di tubazione composto da diversi elementi. L'anteprima 3D mostra lo stato attuale.

    Figura 1.434. L'illustrazione mostra un tratto di tubazione composto da diversi elementi. L'anteprima 3D mostra lo stato attuale.

  • Anteprima dal vivo

  • Semplice aggancio di tubi aggiuntivi a quelli esistenti

  • Visualizzazione di disegni tecnici nel dialogo di aiuto per facilitare la compilazione dei campi

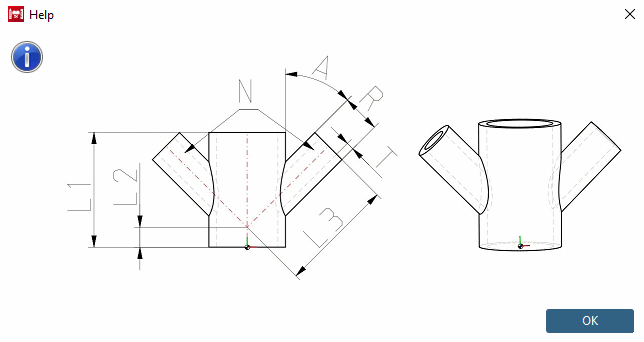

    L'illustrazione mostra la guida disponibile per ciascun elemento.

    Figura 1.435. L'illustrazione mostra la guida disponibile per ciascun elemento.

  • Compatibilità con le versioni senza strumento di tubazione

I dettagli si trovano alla voce Sezione 7.6.2.11, “ Tubo ” in eCATALOGsolutions - Manuale... .
