1.10.1.3.2.2. Gestione di molte funzioni migliorata

Con la V12, la gestione di varie funzioni come l' estrusione di base, l' estrusione di taglio, il modello, lo sweep e così via è stata migliorata in modo sostanziale.

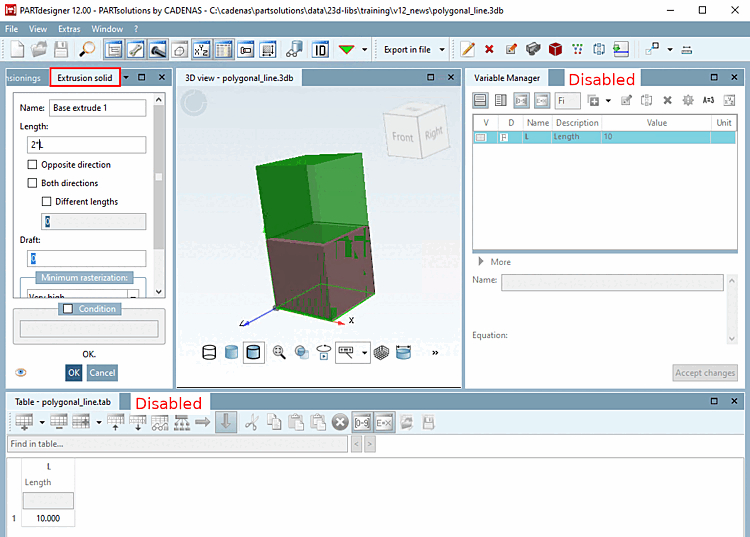

Finestra di aggancio "Utensile [Tool]" esemplare per "Estrusione base" / "Corpo di estrusione [Extrusion solid]".

Figura 1.425. Finestra di aggancio "Utensile [Tool]" esemplare per "Estrusione base" / "Corpo di estrusione [Extrusion solid]".

  • Le finestre di dialogo di modifica sono state dotate di un proprio strumento di [Tool] aggancio. L'etichetta della finestra corrisponde alla rispettiva funzione (ad esempio, per "Estrusione base""Corpo di estrusione [Extrusion solid]"). Quando uno strumento è attivo, l' albero della cronologia, il gestore delle variabili [Variable Manager] e la tabella [Table] vengono automaticamente disattivati per evitare modifiche al modello; inoltre, il menu contestuale della vista 3D [3D view] non viene visualizzato.

  • La vista 3D [3D view] rimane attiva anche quando la finestra di modifica è aperta. È quindi possibile modificare i valori e visualizzare l'effetto direttamente in 3D.[10]

  • Lo strumento [Tool] finestra di aggancio si comporta come tutti gli altri. Consente di regolare le dimensioni, la posizione e il distacco dal gruppo.

  • Se la finestra di aggancio viene chiusa con uno strumento attivo, le modifiche non vengono applicate.

  • La finestra di aggancio può essere visualizzata o nascosta se la vista corrente è la modellazione 3D (stesso comportamento dell'albero della cronologia) e quindi non consente l'accesso mentre, ad esempio, è attiva la vista Sketcher o si è in modalità tabella.[11] sono attivi.

    Icona dello strumento non attiva

    Figura 1.426. Icona dello strumento non attiva

  • Le rispettive icone sono visualizzate nella barra degli strumenti a [Tool] seconda della selezione nella cronologia 3D [3D History] o nella vista 3D [3D view]. Gli stessi comandi si trovano anche nei menu contestuali dell'albero della cronologia. Di seguito è riportata una panoramica delle varie opzioni di selezione.

    Componente selezionato

    Componente (elemento principale) selezionato

    Figura 1.427. Componente (elemento principale) selezionato

    • informazioni identificative [Identification data]:

    • Inserisci livello assoluto:

    • Strati di base Barattare: [Exchange base planes]

    • L'intero componente Sposta e/o ruota [Move/Rotate the complete part.]

    • Ridimensionamento [Scale]:

    • specchietti [Mirror]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Livello selezionato

    Livello selezionato

    Figura 1.428. Livello selezionato

    • piani Eliminare [Delete plane]:

    • Sketch copiato inserire: [Paste sketch]

    • Nuovo schizzo:

    • nuovo Disegno 2D [New 2D drawing]:

    • creare una sfumatura (tubo):

    • Inserire nuovi teloni:

    • visualizzato [Visible]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Estrusione base o Estrusione taglio selezionati

    Estrusione base selezionata

    Figura 1.429. Estrusione base selezionata

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • attributi della feature:

    • Tutte le aree associate selezionare nella vista 3D [Select all related faces in 3D view]:

    • modelli [Apply pattern]:

    • Nella sezione Convertire: [Convert to cut]

    • Marcatura Impostato [Set mark]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Schizzo selezionato

    Schizzo selezionato

    Figura 1.430. Schizzo selezionato

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • Copia (solo Schizzo): [Copy (only sketch)]

    • Taglio (incl. persone a carico): [Cut (including dependencies)]

    • schizzo Duplica: [Duplicate sketch]

    • Marcatura Impostato [Set mark]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Disegno 2D selezionato

    Disegno 2D selezionato

    Figura 1.431. Disegno 2D selezionato

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • Caratteristiche [Properties]:

    • Marcatura Impostato [Set mark]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Una superficie selezionata nella vista 3D

    Una superficie selezionata nella vista 3D

    Figura 1.432. Una superficie selezionata nella vista 3D

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • attributi della feature:

    • Tutte le aree associate selezionare nella vista 3D [Select all related faces in 3D view]:

    • modelli [Apply pattern]:

    • Nella sezione Convertire: [Convert to cut]

    • Marcatura Impostato [Set mark]:

    • Sketch copiato inserire: [Paste sketch]

    • attributi dell'area [Face attributes]:

    • Nuovo smusso/arrotondamento creare... [New Chamfer/Fillet...]:

    • Nuovo schizzo su dell'area contrassegnata [Generate sketch on selected face]:

    • Visibile in questo Configurazione [Visible in this configuration]:

    • Schizzo <selezionato> redigere:



[10] Se nella V11 era aperta una finestra di dialogo di modifica (ad esempio per "Estrusione base"), non era possibile accedere alla vista 3D [3D view].

[11] PARTdesigner avviato tramite file tab/tac
