1.10.1.3.2.1.  Attributi dell'area: selezione live

Le aree possono anche essere selezionate per modificarne gli attributi mentre è attiva la finestra di aggancio degli attributi delle aree [Face attributes]. È possibile effettuare selezioni singole o multiple.

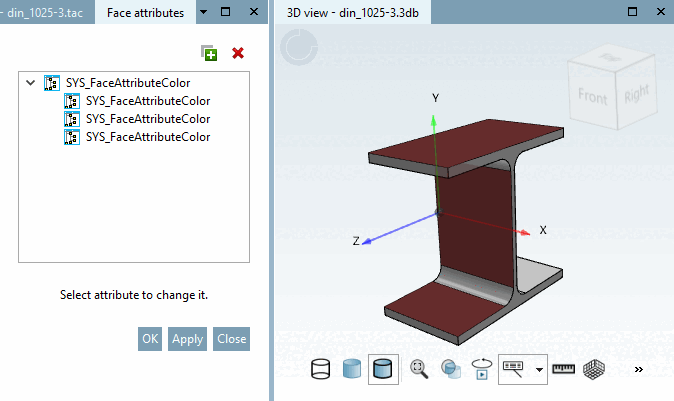

Figura 1.424.

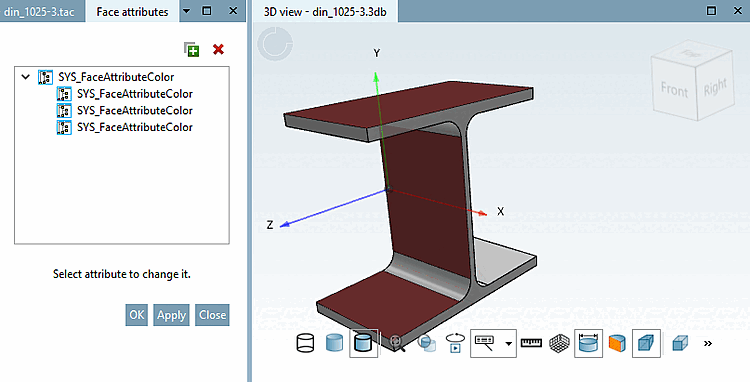

Se sono state selezionate più aree, queste vengono visualizzate nella finestra di aggancio degli attributi delle aree [Face attributes] in una struttura ad albero con un elemento padre e le aree selezionate come elementi figli. Ciascun figlio può essere modificato singolarmente o tutti insieme modificando l'elemento genitore.

Le modifiche agli attributi vengono salvate solo facendo clic su Applica o OK.

Esempio - Impostazione dell'attributo su più superfici

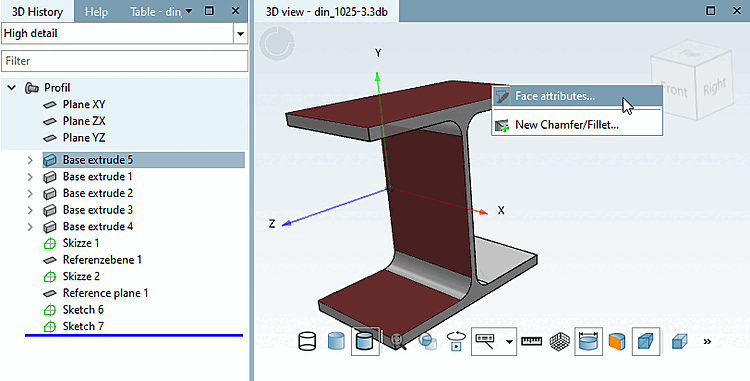

  1. Nella vista 3D [3D view], tenendo premuto il tasto Ctrl, selezionare tre superfici che devono ricevere l'attributo e poi fare clic sul comando Attributi di superficie.... [Face attributes...]

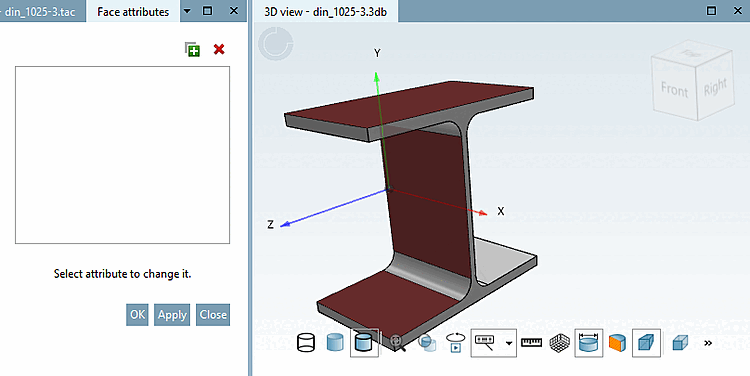

    -> Si apre la finestra di aggancio degli attributi dell'area [Face attributes].

  2. Fare clic sull'icona .

    -> Si apre la finestra di dialogo Attributi area [Face attributes].

  3. Selezionare l'attributo desiderato e confermare con Ok. Ecco un esempio: SYS_FaceAttributeColor (Classe per i volti colorati)

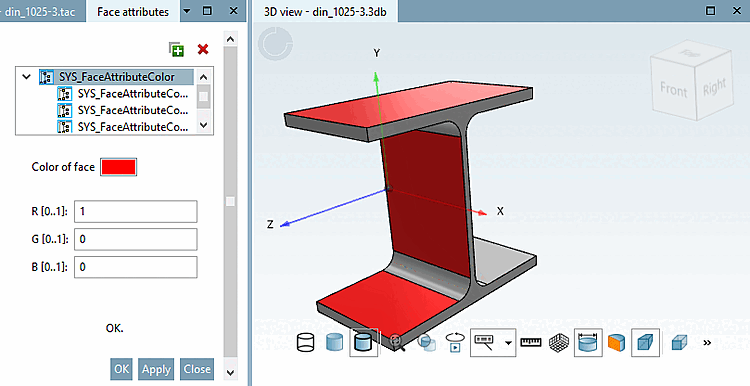

  4. Selezionare l'elemento genitore.

    -> Vengono visualizzate le rispettive opzioni di impostazione (qui il campo del colore dell'area [Color of face] ).

  5. Selezionare il colore desiderato. I valori del colore vengono calcolati e inseriti automaticamente. Confermare con Ok.

  6. Fare clic su Applica [Apply].

    -> Tutte le aree precedentemente selezionate sono ora colorate in base al colore selezionato.

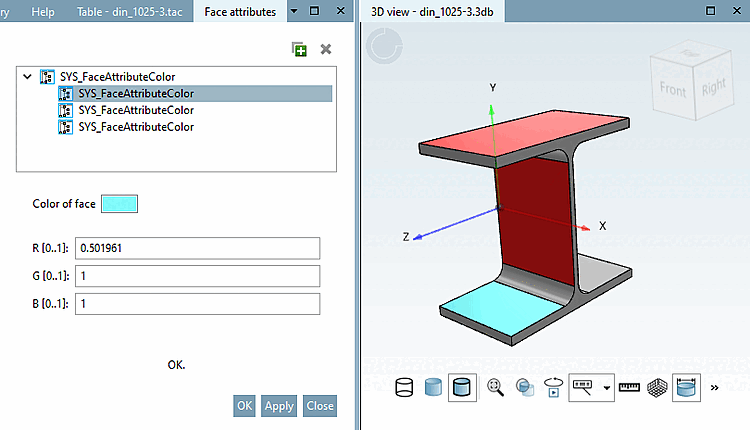

  7. Selezionare un elemento figlio e assegnare un colore diverso.

Ulteriori dettagli sono disponibili alla voce Sezione 7.7.1.2, “ Attributi dell'area ” in eCATALOGsolutions - Manuale.
