1.10.1.3.2.1. Flächenattribute: Live-Selektion

Auch während das Dockingfenster Flächenattribute [Face attributes] aktiv ist, können Flächen zur Änderung ihrer Attribute selektiert werden. Einfach- und Mehrfachselektion ist beides möglich.

Falls mehrere Flächen selektiert werden, wird dies im Dockingfenster Flächenattribute [Face attributes] in einer Baumstruktur mit einem Eltern-Element und den selektierten Flächen als Kind-Elemente angezeigt. Jedes Kind kann individuell geändert werden oder alle zusammen durch Ändern des Eltern-Elements.

Attributänderungen werden nur gespeichert durch Klick auf Anwenden oder OK.

Beispiel - Attribut auf mehreren Flächen setzen

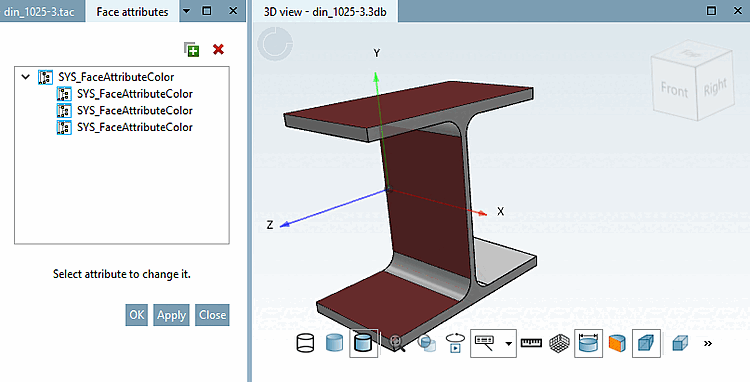

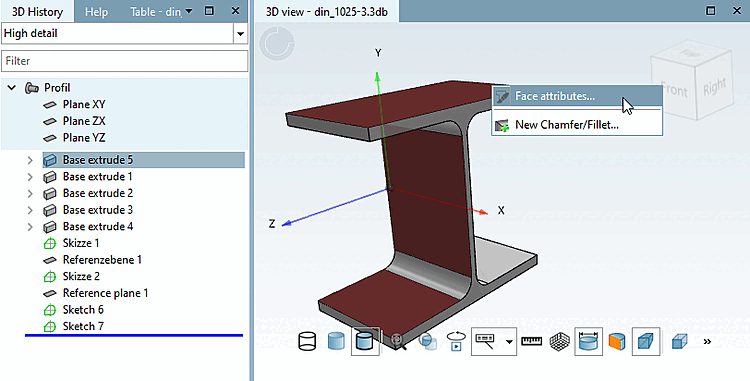

  1. Selektieren Sie in der 3D Ansicht [3D view] mit gehaltener Strg-Taste drei Flächen, die das Attribut erhalten sollen und dann auf den Befehl Flächenattribute... [Face attributes...].

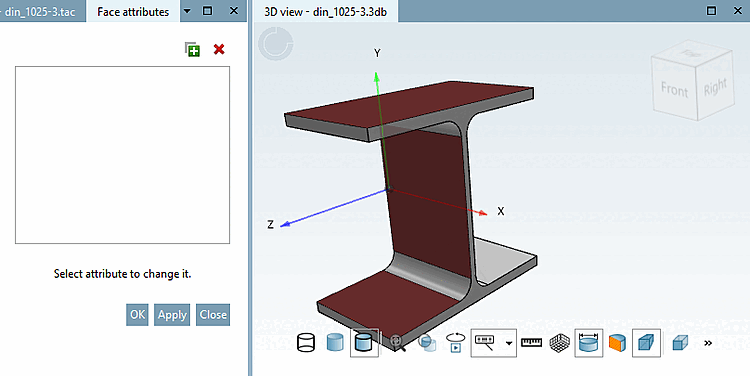

    -> Das Dockingfenster Flächenattribute [Face attributes] wird geöffnet.

  2. Klicken Sie auf das Icon .

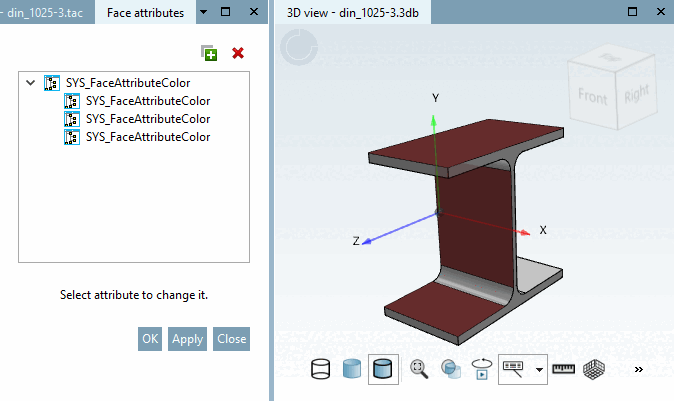

    -> Das Dialogfenster Flächenattribute [Face attributes] wird geöffnet.

  3. Selektieren Sie das gewünschte Attribut und bestätigen Sie mit Ok. Hier beispielhaft: SYS_FaceAttributeColor (Class for colored faces)

  4. Selektieren Sie das Eltern-Element.

    -> Nun werden die jeweiligen Einstellungsoptionen angezeigt (hier das Feld Farbe der Fläche [Color of face]).

  5. Wählen Sie die gewünschte Farbe. Die Farbwerte werden automatisch berechnet und eingetragen. Bestätigen Sie mit Ok.

  6. Klicken Sie auf Anwenden [Apply].

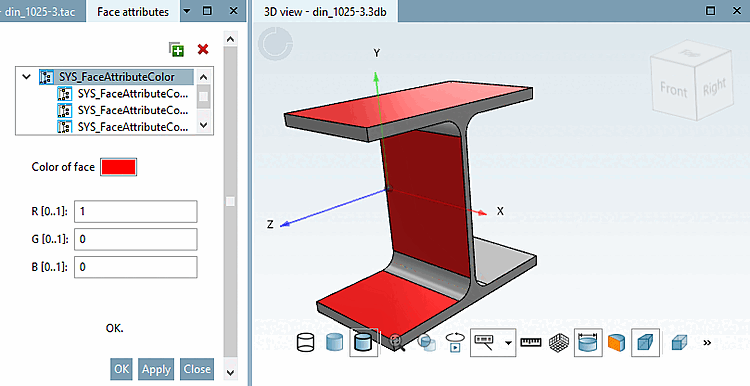

    -> Alle zuvor selektierten Flächen sind nun entsprechend der gewählten Farbe eingefärbt.

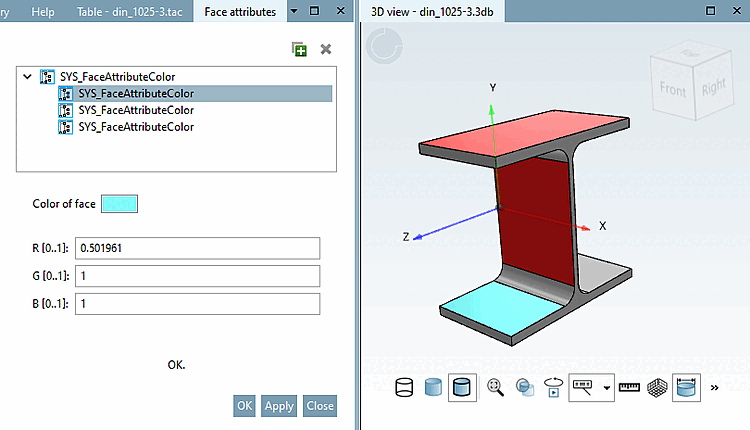

  7. Selektieren Sie ein Kind-Element und vergeben Sie eine andere Farbe.

Weitere Details hierzu finden Sie unter Abschnitt 7.7.1.2, „ Flächenattribute “ in eCATALOGsolutions - Handbuch.
