Même lorsque la fenêtre d'ancrage Attributs de surface [Face attributes] est active, les surfaces peuvent être sélectionnées pour modifier leurs attributs. La sélection simple et la sélection multiple sont toutes deux possibles.
Si plusieurs surfaces sont sélectionnées, cela s'affiche dans la fenêtre du docking Attributs de surface [Face attributes] dans une structure arborescente avec un élément parent et les surfaces sélectionnées comme éléments enfants. Chaque enfant peut être modifié individuellement ou tous ensemble en modifiant l'élément parent.
Les modifications d'attributs ne sont enregistrées qu'en cliquant sur ou .

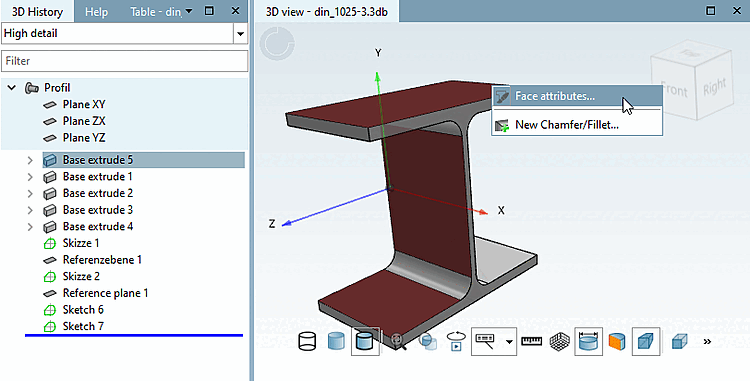

Dans la vue 3D [3D view], sélectionnez trois surfaces qui doivent recevoir l'attribut en maintenant la touche Ctrl enfoncée, puis cliquez sur la commande Attributs de surface.... [Face attributes...]

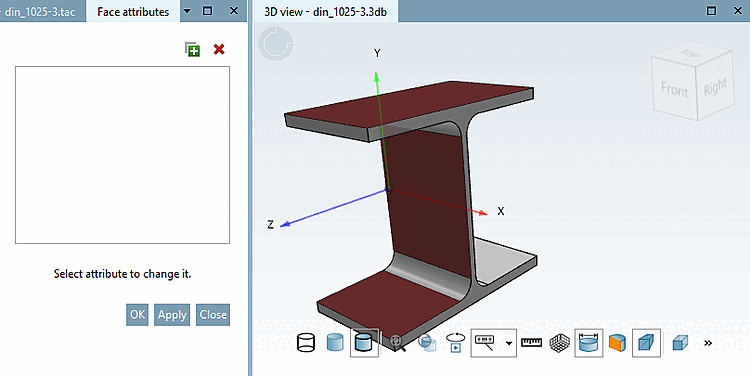

-> La fenêtre d'ancrage Attributs de surface [Face attributes] s'ouvre.
-> La boîte de dialogue Attributs de surface [Face attributes] s'ouvre.

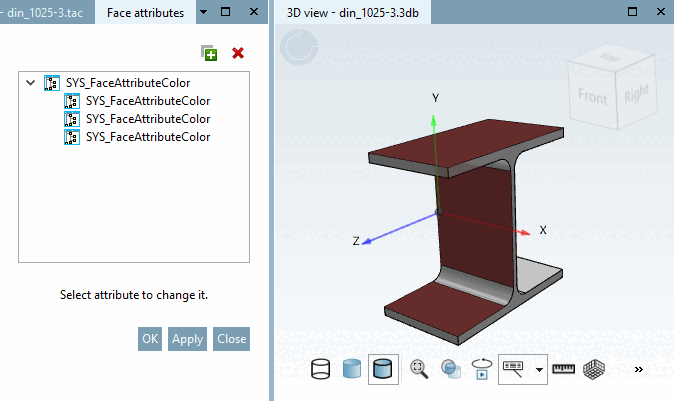

Sélectionner l'attribut souhaité et confirmer avec . Voici un exemple : SYS_FaceAttributeColor (Class for colored faces)

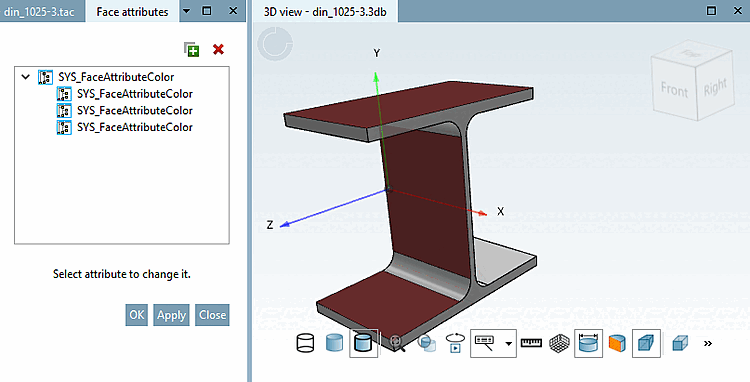

Sélectionner l'élément parent.
-> Les options de réglage respectives sont maintenant affichées (ici le champ Couleur de la surface [Color of face] ).
Sélectionnez la couleur souhaitée. Les valeurs des couleurs sont calculées et saisies automatiquement. Confirmez en cliquant sur .

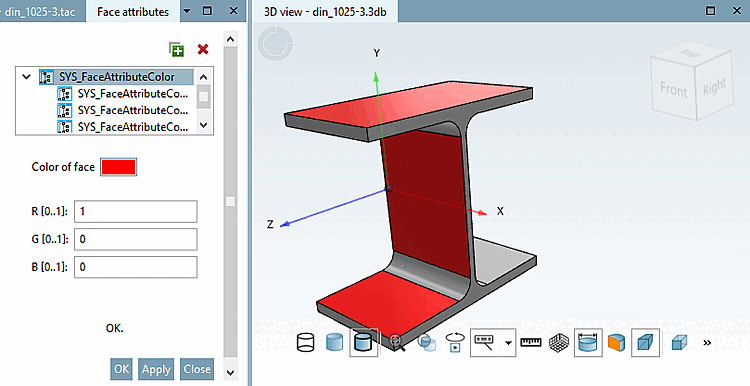

-> Toutes les surfaces sélectionnées auparavant sont maintenant colorées selon la couleur choisie.

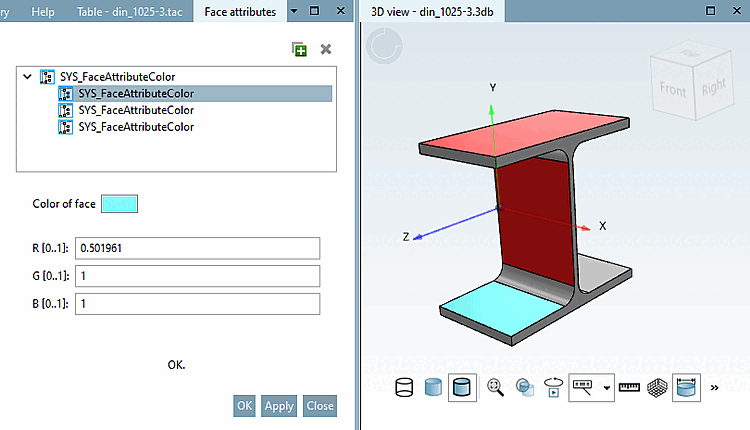

Sélectionnez un élément enfant et attribuez-lui une autre couleur.
Pour plus de détails, voir Section 7.7.1.2, « Attributs de surface » in eCATALOGsolutions - Manuel d'utilisation.
