1.10.1.9.3. NX : balayage le long de la courbe de progression

[Remarque]Remarque

Avec la V12 SP1, l'interface NX prend en charge les balayages créés avec une courbe de progression.

Il faut toutefois noter que cette fonctionnalité ne sera officiellement disponible que pour les versions futures et que la V12 n'est qu'une version de test interne.

exemple:

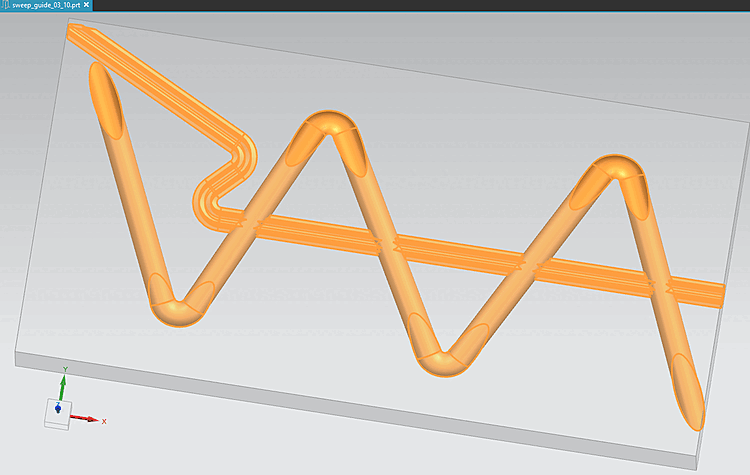

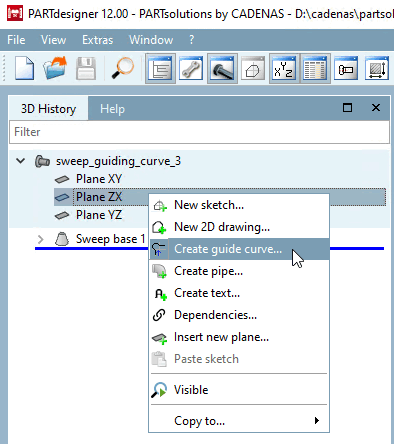

  1. Dans PARTdesigner, cliquez dans le menu contextuel d'une bâche sur la commande Nouvelle courbe de progression.... [Create guide curve...]

  2. Tracez la courbe de progression et n'oubliez pas de placer l' origine du motif [Pattern origin].

    -> Dans l’historique 3D [3D History], courbe de guidage est affichée.

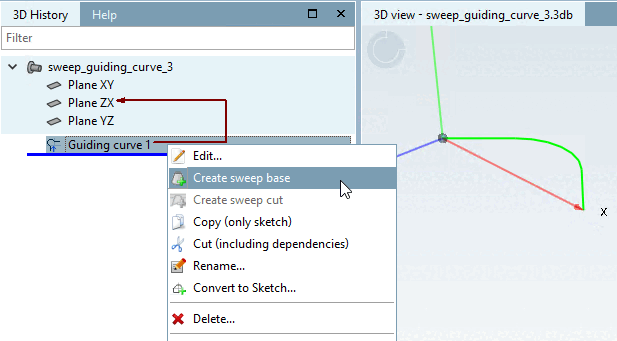

  3. Dans le menu contextuel de Courbe de guidage sur commande Créez un historique de base [Create sweep base].

    -> La zone de dialogue correspondante s'ouvre.

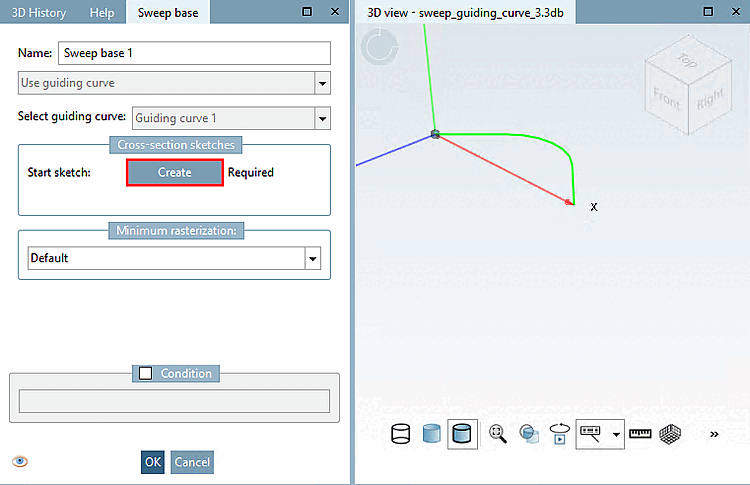

  4. Cliquez sur Créer [Create] sous Esquisse de départ [Start sketch].

  5. Réaliser le croquis de la section.

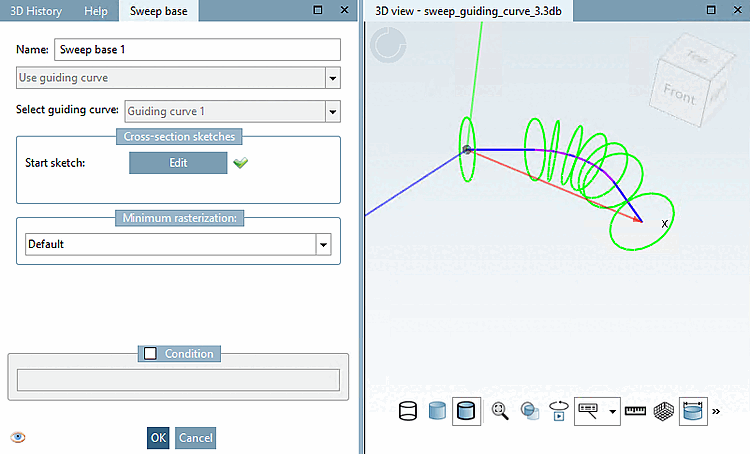

  6. Sous Esquisse de départ [Start sketch], une coche verte apparaît maintenant et vous voyez un aperçu en 3D. Fermez la boîte de dialogue en cliquant sur OK.

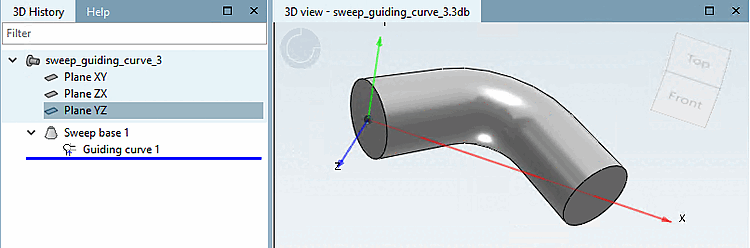

    -> L'historique créé est affiché dans la vue 3D.

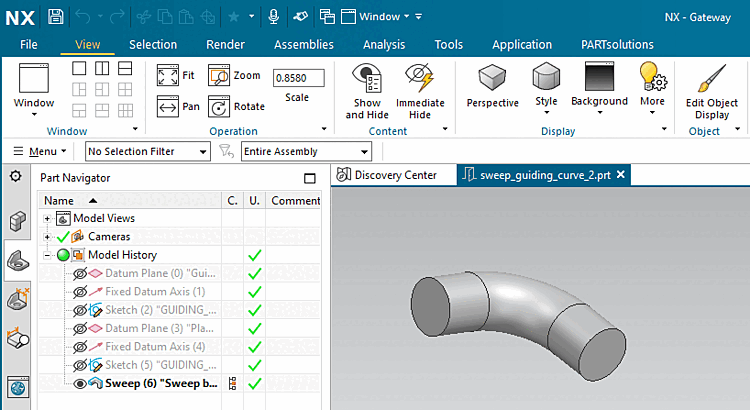

  7. Exportez la pièce vers NX.

Pour plus de détails, voir Section 7.6.2.9.2, « Créer des balayages avec une courbe de progression  » in eCATALOGsolutions - Manuel d'utilisation.
