1.10.1.9.3. NX: Sweep entlang Verlaufskurve

[Hinweis]Hinweis

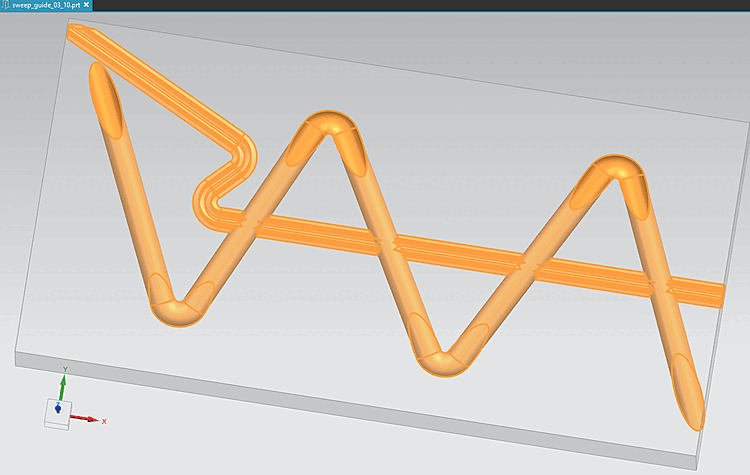

Die NX-Schnittstelle unterstützt mit V12 SP1 Sweeps, die mit Verlaufs-Kurve erstellt wurden.

Zu beachten ist allerdings trotzdem, dass dieses Feature erst für zukünftige Versionen offiziell zur Verfügung steht und mit V12 nur eine interne Testversion ist.

Beispiel:

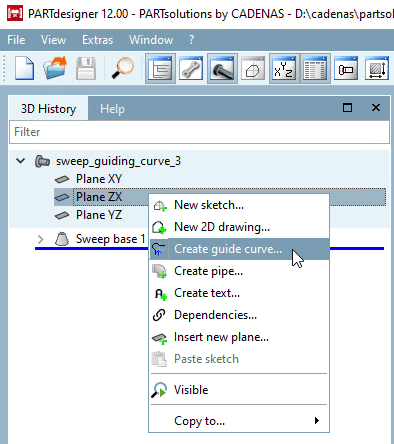

  1. Klicken Sie in PARTdesigner im Kontextmenü einer Plane auf den Befehl Neue Verlaufs-Kurve... [Create guide curve...].

  2. Zeichnen Sie die Verlaufskurve und vergessen Sie nicht den Musterursprung [Pattern origin] zu setzen.

    -> In der 3D Historie [3D History] wird Guiding curve angzeigt.

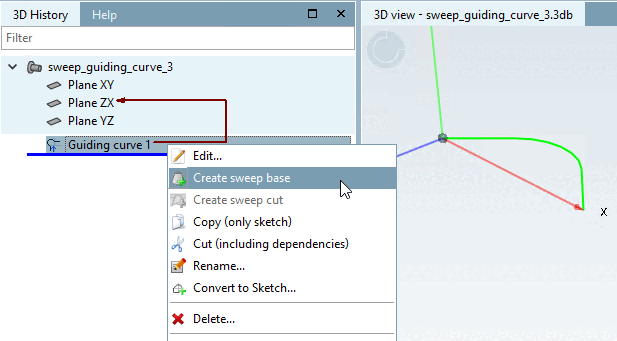

  3. Klicken Sie im Kontextmenü von Guiding curve auf den Befehl Basis Verlauf erstellen [Create sweep base].

    -> Der entsprechende Dialogbereich wird geöffnet.

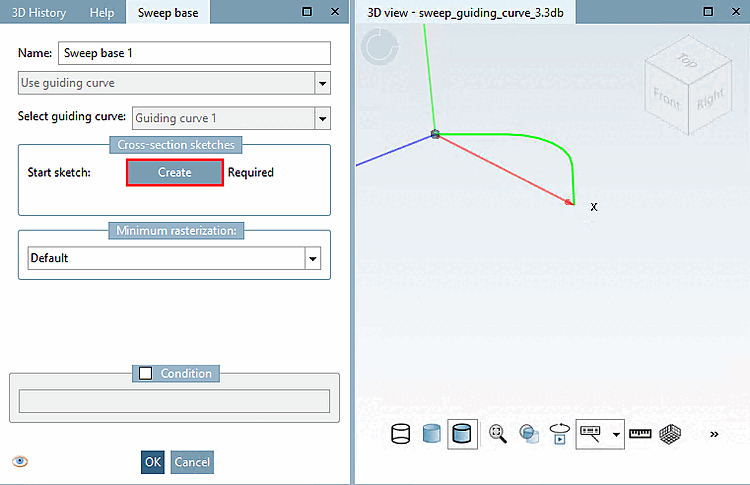

  4. Klicken Sie unter Start-Skizze [Start sketch] auf Erzeugen [Create].

  5. Erstellen Sie die Querschnittsskizze.

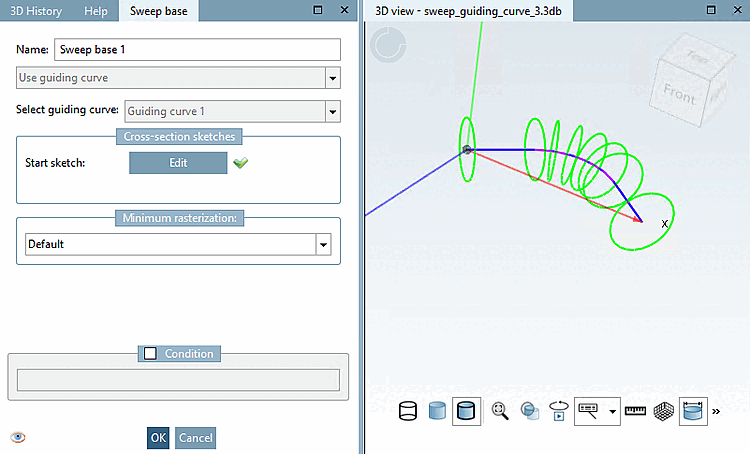

  6. Unter Start-Skizze [Start sketch] erscheint nun ein grüner Haken und Sie sehen eine 3D Vorschau. Schließen Sie den Dialog mit Klick auf OK.

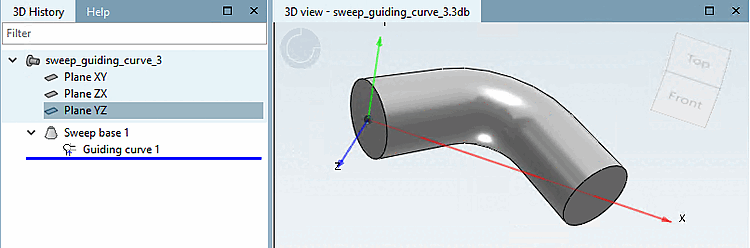

    -> Der erstellte Verlauf wird in der 3D Ansicht angezeigt.

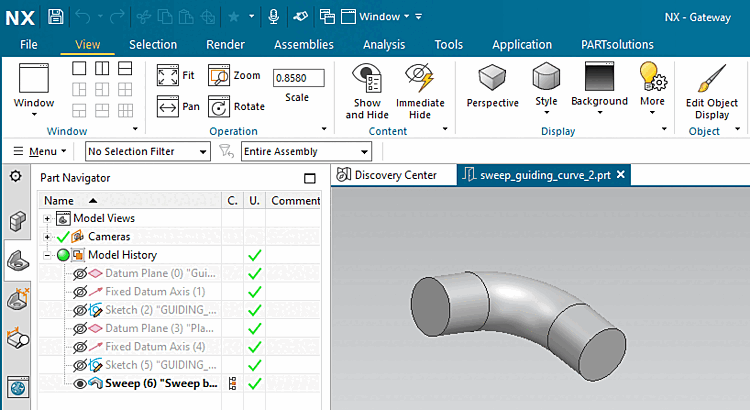

  7. Exportieren Sie das Teil nach NX.

Mehr Details finden Sie unter Abschnitt 7.6.2.9.2, „Sweeps mit Verlaufs-Kurve erstellen “ in eCATALOGsolutions - Handbuch.
