1.10.1.9.3. NX: Sweep lungo la curva di progressione

[Nota]Nota

Con la V12 SP1, l'interfaccia NX supporta gli sweep creati con una curva di progressione.

Tuttavia, va notato che questa funzione sarà disponibile ufficialmente solo per le versioni future e che la V12 è solo una versione di test interna.

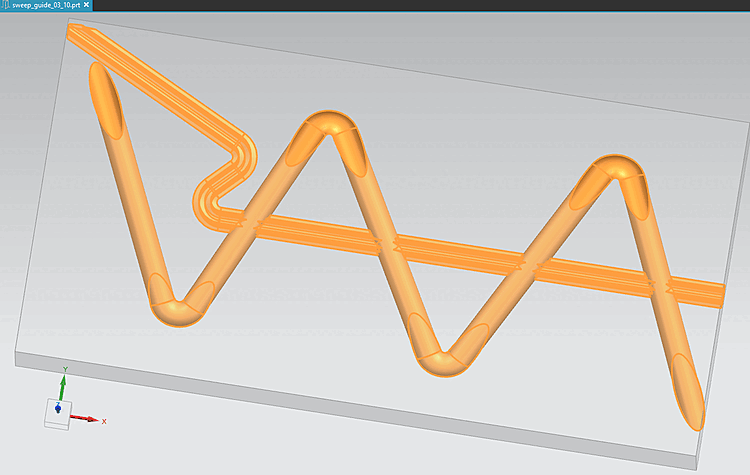

Figura 1.603.

Esempio:

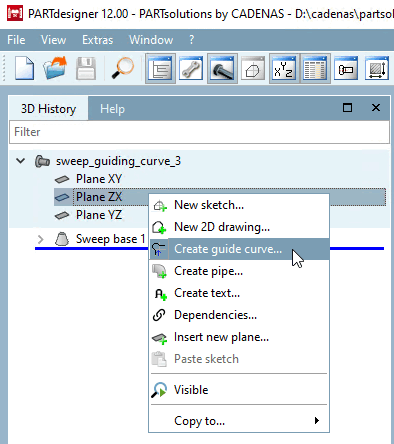

  1. In PARTdesigner, nel menu contestuale di un piano, fare clic sul comando Nuova curva di progressione.... [Create guide curve...]

    Figura 1.604.

  2. Disegnare la curva di progressione e non dimenticare di impostare l' origine del modello [Pattern origin].

    Figura 1.605.

    -> Nella cronologia 3D [3D History] viene visualizzata curva guida.

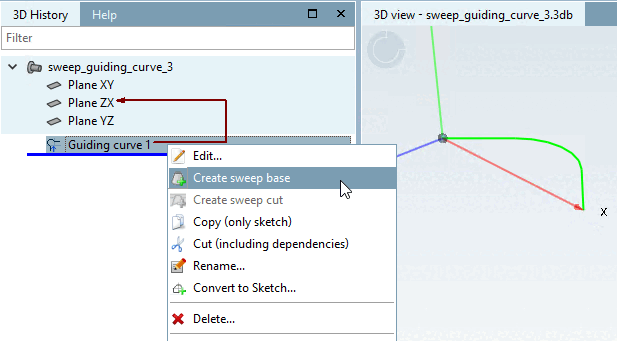

  3. Nel menu contestuale di Curva guida a comando Creare una cronologia di base [Create sweep base].

    Figura 1.606.

    -> Si apre l'area di dialogo corrispondente.

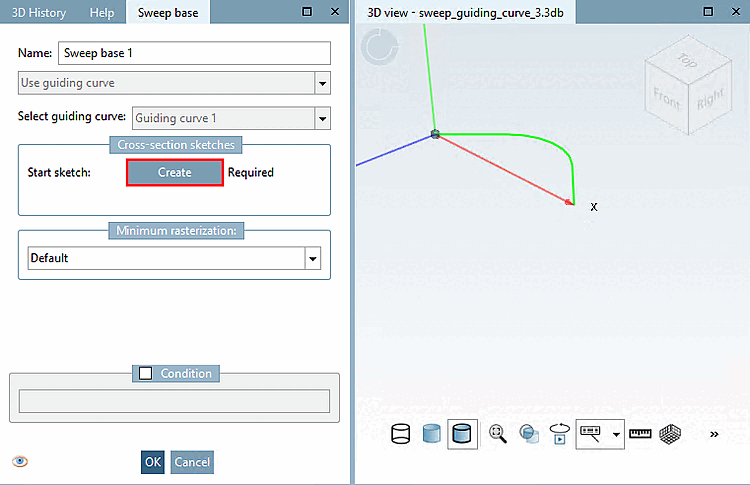

  4. Fare clic su Crea [Create] in corrispondenza di Avvia schizzo [Start sketch].

    Figura 1.607.

  5. Creare lo schizzo della sezione trasversale.

    Figura 1.608.

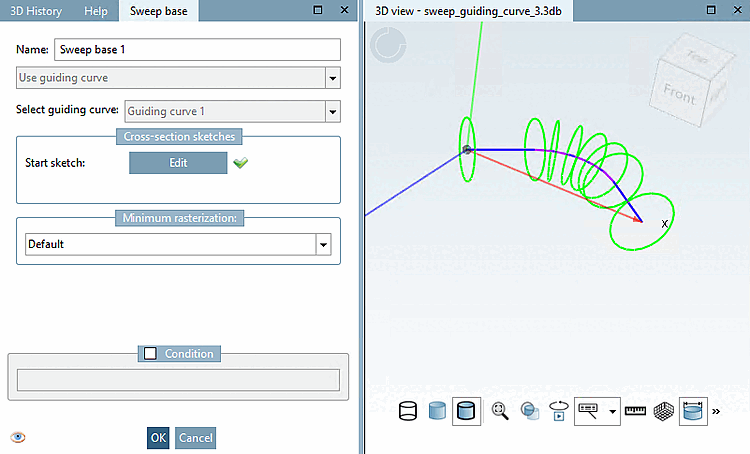

  6. Ora appare un segno di spunta verde sotto Avvia schizzo [Start sketch] e viene visualizzata un'anteprima 3D. Chiudere la finestra di dialogo facendo clic su OK.

    Figura 1.609.

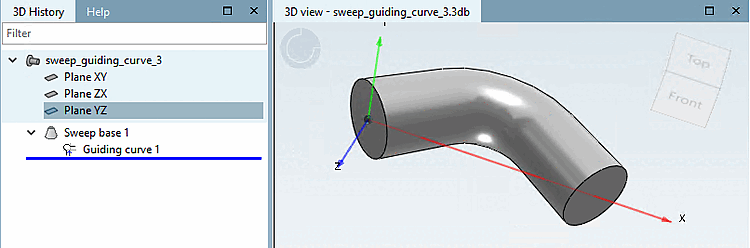

    -> La cronologia creata viene visualizzata nella vista 3D.

    Figura 1.610.

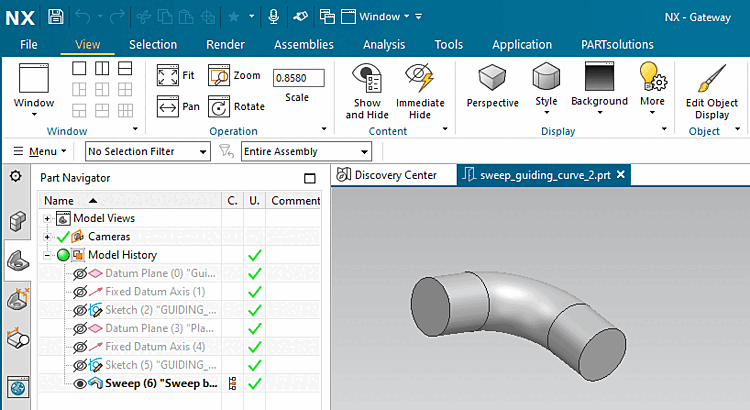

  7. Esportare la parte in NX.

    Figura 1.611.

Per maggiori dettagli, vedere Sezione 7.6.2.9.2, “Creare sweep con curva di progressione ” in eCATALOGsolutions - Manuale.
