1.10.1.6.3. 3DFind.it - Exemple de A à Z

Dans cet exemple, il s'agit d'effectuer une recherche textuelle.

  1. Saisissez le terme "vis à tête cylindrique" dans le champ de recherche. (Si vous connaissez par exemple le numéro d'article ou le numéro ERP, vous pouvez également effectuer la recherche directement avec celui-ci).

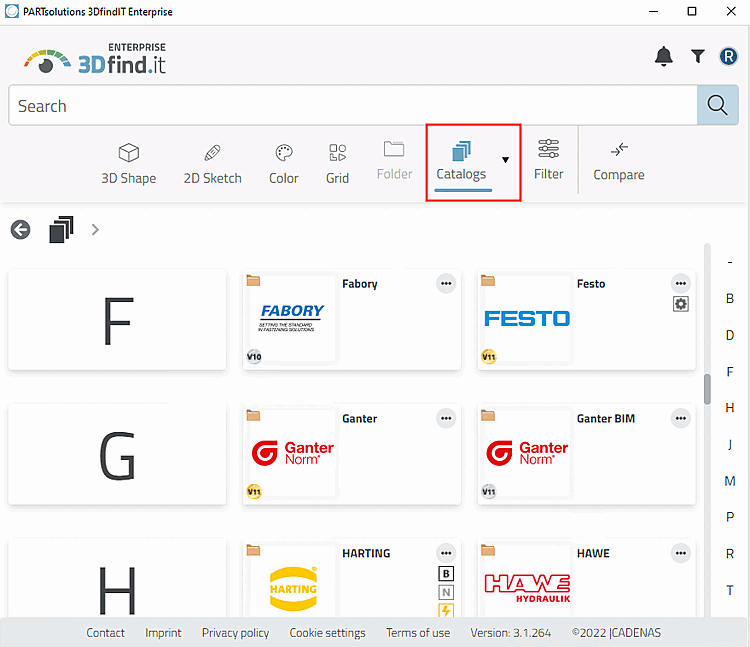

    Sélection du catalogue

    Sélection du catalogue

  2. Cliquez .

    -> La recherche est exécutée.

    -> Gauche, la zone de dialogue Filtre [Filter] s'ouvre.

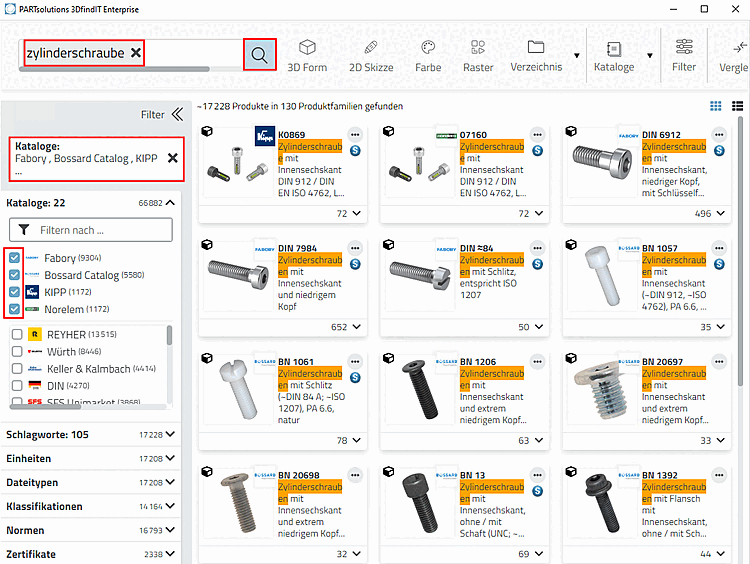

    Recherche plein texte

    Recherche plein texte

  3. Filtrez par exemple par fabricant de catalogue.

    -> A chaque modification, la recherche est immédiatement exécutée et l'affichage adapté.

  4. Ouvrez la pièce souhaitée d'un simple clic.

    -> Le tableau et la vue 3D s'ouvrent.

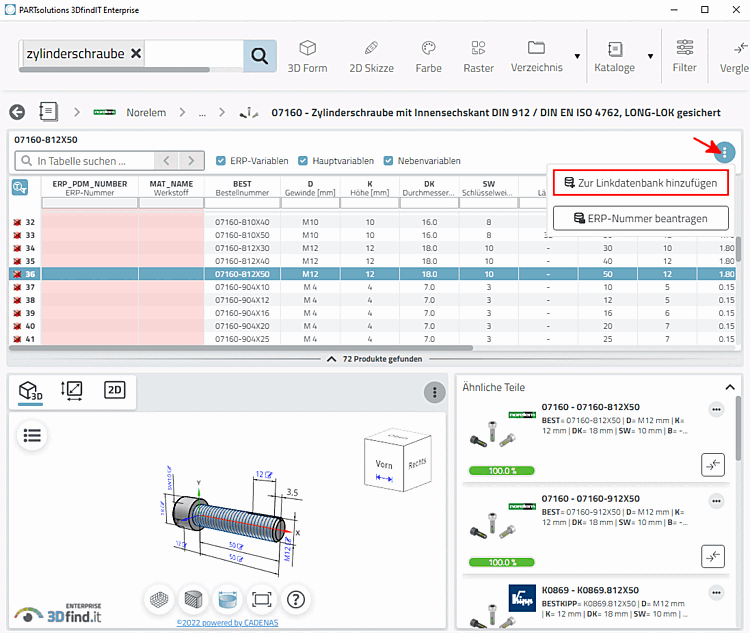

    Vue des pièces

    Vue des pièces

  5. Sélectionnez la valeur souhaitée dans le tableau.

  6. En fonction du workflow prévu, un numéro ERP peut être ajouté.

    Pour ce faire, cliquez sur la commande Ajouter à la base de données de liens [Add to link database].

    -> La boîte de dialogue correspondante s'ouvre.

    Sélectionnez l'article dans la zone de liste et confirmez avec OK. (Le ERP_PDM_NUMBER est généré automatiquement [en fonction du workflow prévu]).

    Nouveau numéro d'identification [new ident-no.]

    Nouveau numéro d'identification [new ident-no.]

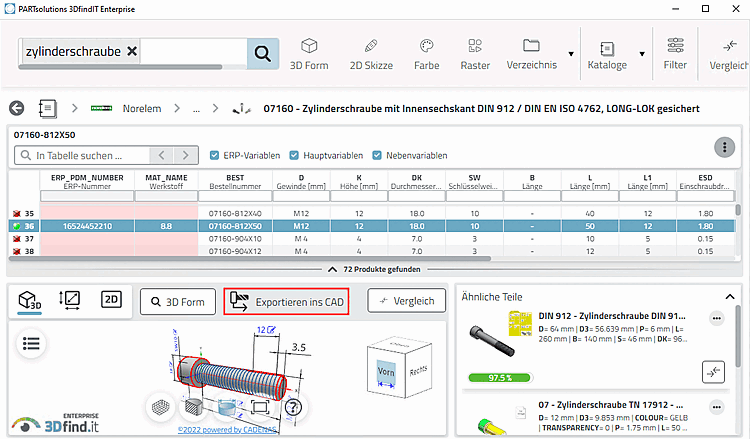

  7. Cliquez sur Exporter vers la CAO [Export to CAD].

    Exporter vers la CAO [Export to CAD]

    Exporter vers la CAO [Export to CAD]
