1.10.1.6.3. 3DFind.it - Esempio dalla A alla Z

In questo esempio, si tratta di effettuare una ricerca testuale.

  1. Inserire il termine "vite a testa cilindrica" nel campo di ricerca. (Se si conosce il numero di articolo o il numero ERP, ad esempio, è possibile effettuare la ricerca direttamente con questo termine).

    Selezione del catalogo

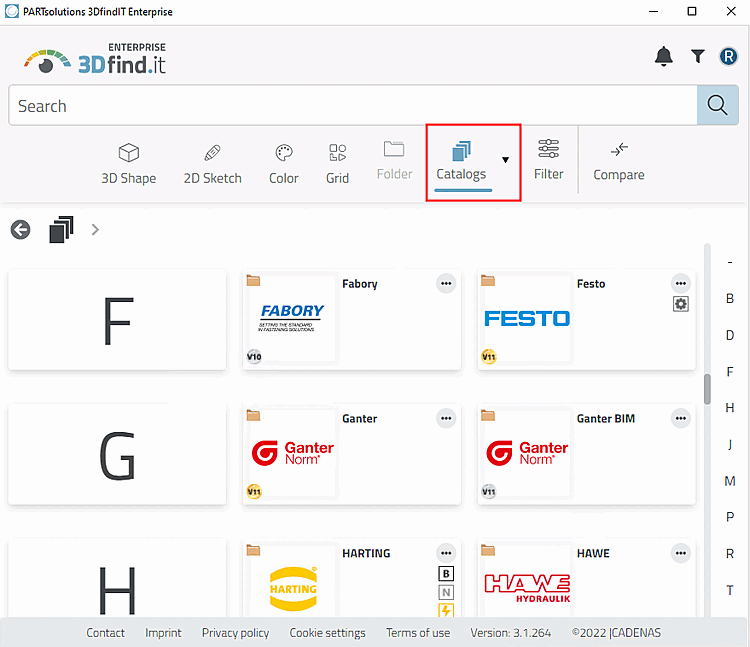

    Figura 1.591. Selezione del catalogo

  2. Fare clic su .

    -> La ricerca viene eseguita.

    -> Sinistra apre l'area di dialogo Filtro [Filter].

    Ricerca a testo completo

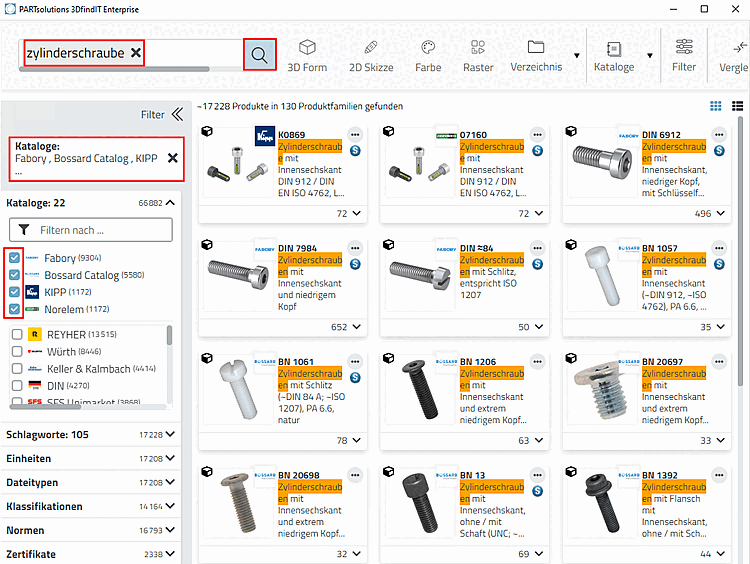

    Figura 1.592. Ricerca a testo completo

  3. Filtrare per produttore del catalogo, ad esempio.

    -> Ogni volta che si effettua una modifica, la ricerca viene eseguita immediatamente e il display viene regolato.

  4. Aprire la parte desiderata con un solo clic.

    -> Si aprono la tabella e la vista 3D.

    Vista delle parti

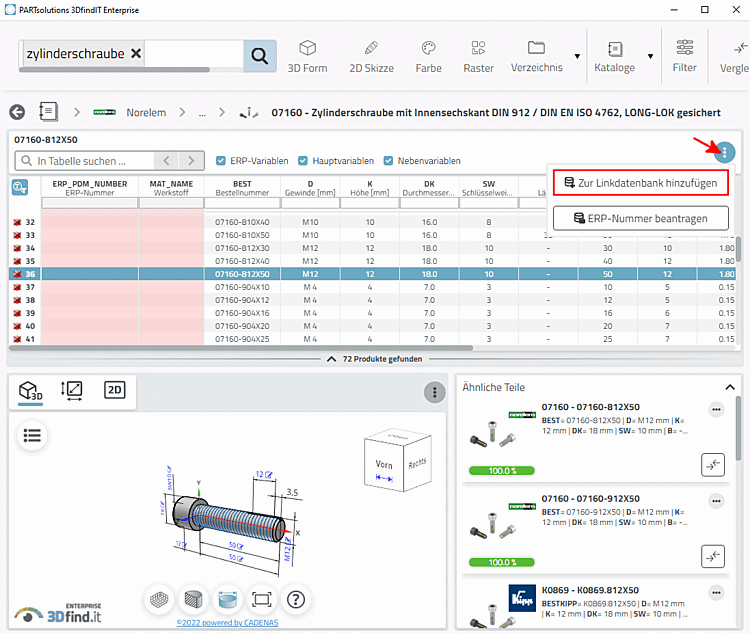

    Figura 1.593. Vista delle parti

  5. Selezionare la caratteristica desiderata dalla tabella.

  6. A seconda del flusso di lavoro previsto, è possibile aggiungere un numero ERP.

    A tal fine, fare clic sul comando Aggiungi al database dei collegamenti [Add to link database].

    -> Si apre la finestra di dialogo corrispondente.

    Selezionare il materiale nel campo elenco e confermare con OK. (Il numero ERP_PDM_NUMERO viene generato automaticamente [a seconda del flusso di lavoro previsto]).

    Nuovo numero ID [new ident-no.]

    Figura 1.594.  Nuovo numero ID [new ident-no.]

  7. Fare clic su Esportazione in CAD [Export to CAD].

    Esportazione in CAD [Export to CAD]

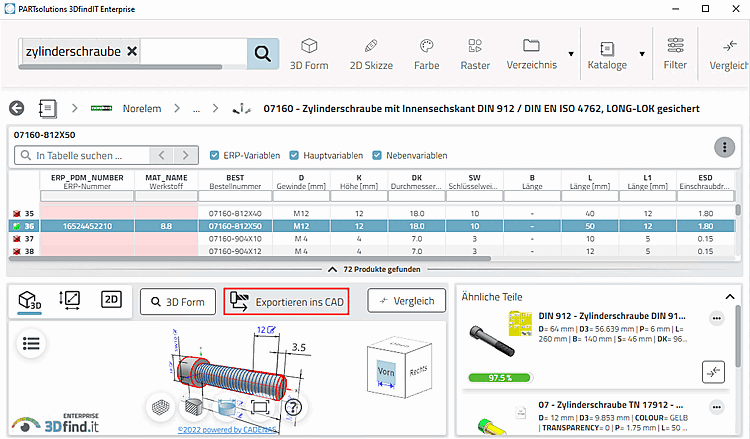

    Figura 1.595.  Esportazione in CAD [Export to CAD]
