Tragen Sie im Suchfeld den Begriff "Zylinderschraube" ein. (Ist beispielsweise die Artikelnummer oder ERP-Nummer bekannt, können Sie auch direkt mit dieser suchen.)

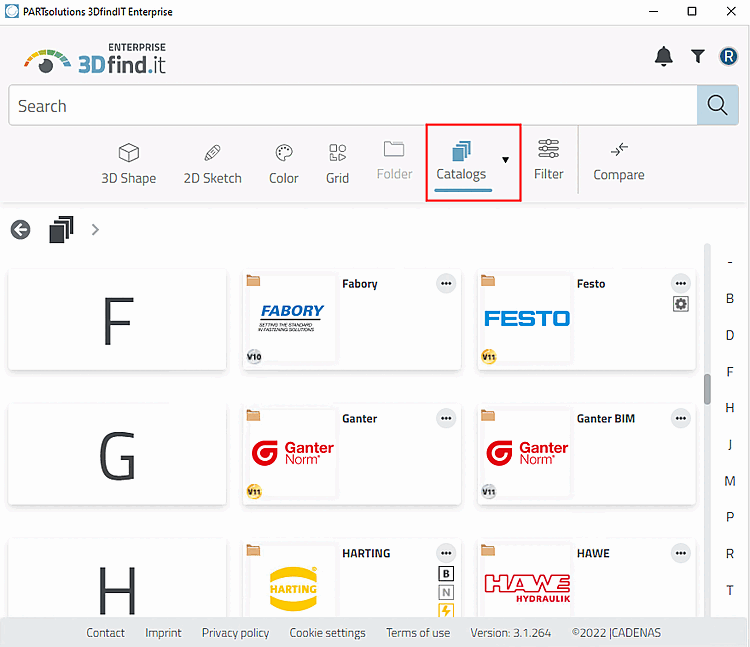

Katalogauswahl

Klicken Sie auf .

-> Die Suche wird ausgeführt.

-> The Filter dialog area opens on the left.

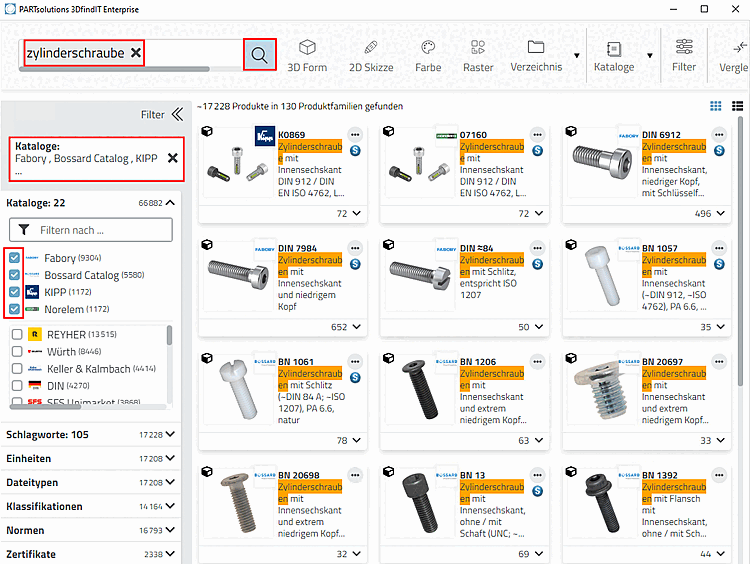

Volltextsuche

Filtern Sie beispielsweise nach Katalogherstellern.

-> Bei jeder Änderung wird die Suche unmittelbar ausgeführt und die Anzeige angepasst.

Öffnen Sie das gewünschte Teil per Einfachklick.

-> Table and 3D view are opened.

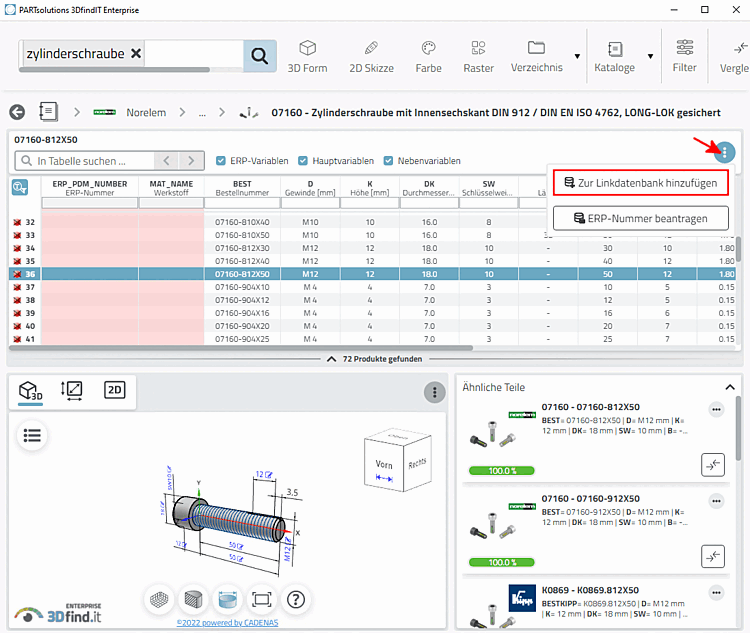

Teileansicht

Wählen Sie in der Tabelle die gewünschte Ausprägung.

In Abhängigkeit vom vorgesehenen Workflow kann eine ERP-Nummer zugefügt werden.

To do this, click on the Add to link database command.

-> Der entsprechende Dialog wird geöffnet.

Select the material in the list field and confirm with OK. (The ERP_PDM_NUMBER is generated automatically [depending on the intended workflow])

new ident-no.

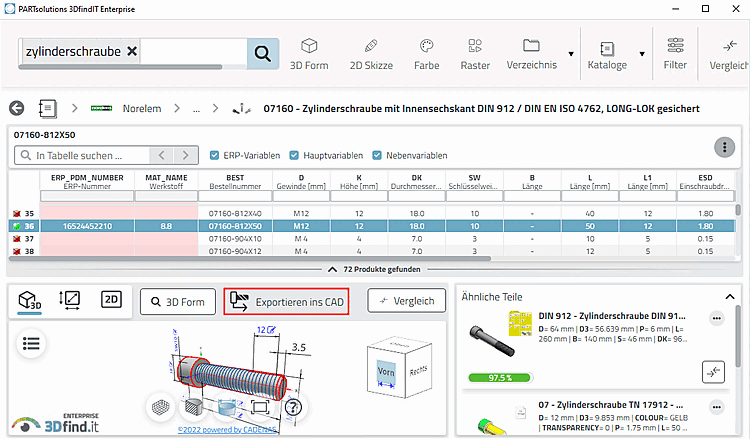

Click Export to CAD.

Export to CAD
