1.10.1.6.3. 3DFind.it - Beispiel von A bis Z

Im vorliegenden Beispiel soll eine textuelle Suche durchgeführt werden.

  1. Tragen Sie im Suchfeld den Begriff "Zylinderschraube" ein. (Ist beispielsweise die Artikelnummer oder ERP-Nummer bekannt, können Sie auch direkt mit dieser suchen.)

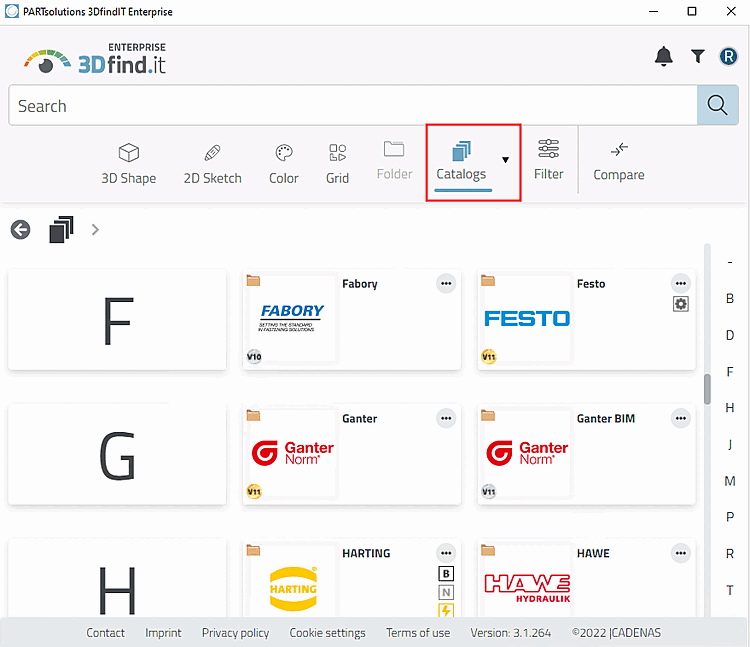

    Katalogauswahl

    Katalogauswahl

  2. Klicken Sie auf .

    -> Die Suche wird ausgeführt.

    -> Links wird der Dialogbereich Filter geöffnet.

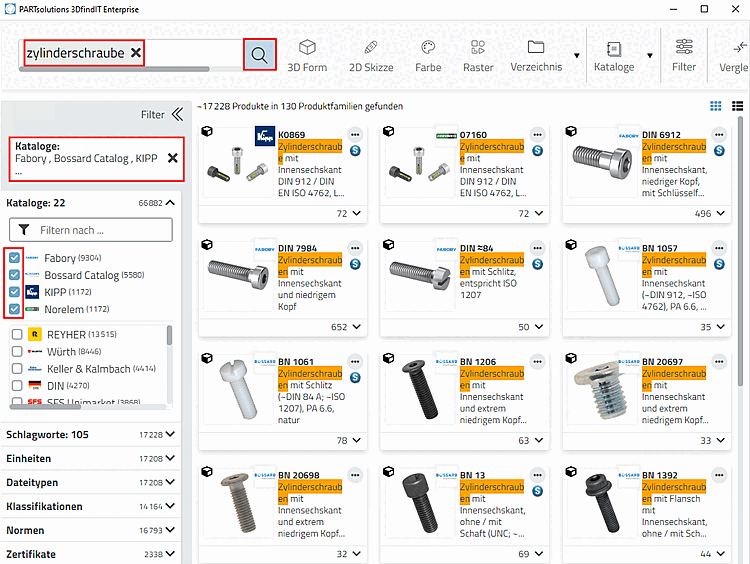

    Volltextsuche

    Volltextsuche

  3. Filtern Sie beispielsweise nach Katalogherstellern.

    -> Bei jeder Änderung wird die Suche unmittelbar ausgeführt und die Anzeige angepasst.

  4. Öffnen Sie das gewünschte Teil per Einfachklick.

    -> Tabelle und 3D Ansicht werden geöffnet.

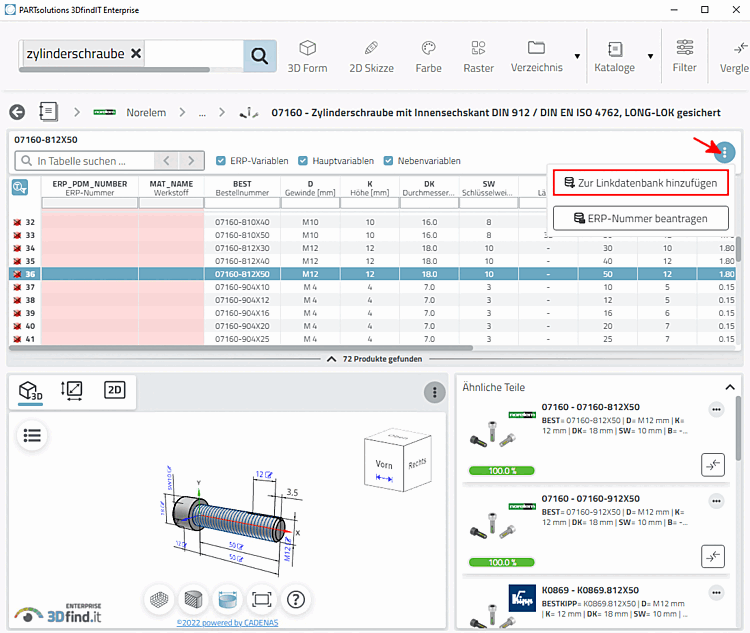

    Teileansicht

    Teileansicht

  5. Wählen Sie in der Tabelle die gewünschte Ausprägung.

  6. In Abhängigkeit vom vorgesehenen Workflow kann eine ERP-Nummer zugefügt werden.

    Klicken Sie hierzu auf den Befehl Zur Linkdatenbank hinzufügen [Add to link database].

    -> Der entsprechende Dialog wird geöffnet.

    Wählen Sie im Listenfeld das Material und bestätigen Sie mit OK. (Die ERP_PDM_NUMBER wird automatisch generiert [abhängig vom vorgesehenen Workflow].)

    Neue Ident-Nummer [new ident-no.]

    Neue Ident-Nummer [new ident-no.]

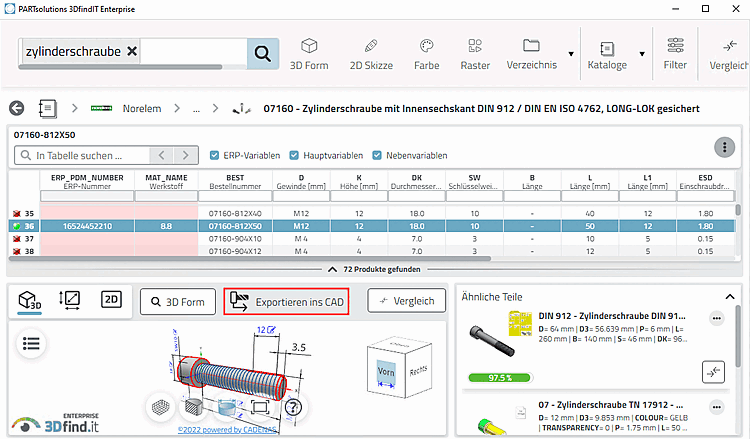

  7. Klicken Sie Exportieren ins CAD [Export to CAD].

    Exportieren ins CAD [Export to CAD]

    Exportieren ins CAD [Export to CAD]
