3.1.5.2. Interface utilisateur Vue des pièces

Pour un examen plus détaillé des pièces, vous pouvez passer à la vue des pièces. Pour ce faire, cliquez sur l'onglet Vue des pièces [Part view].

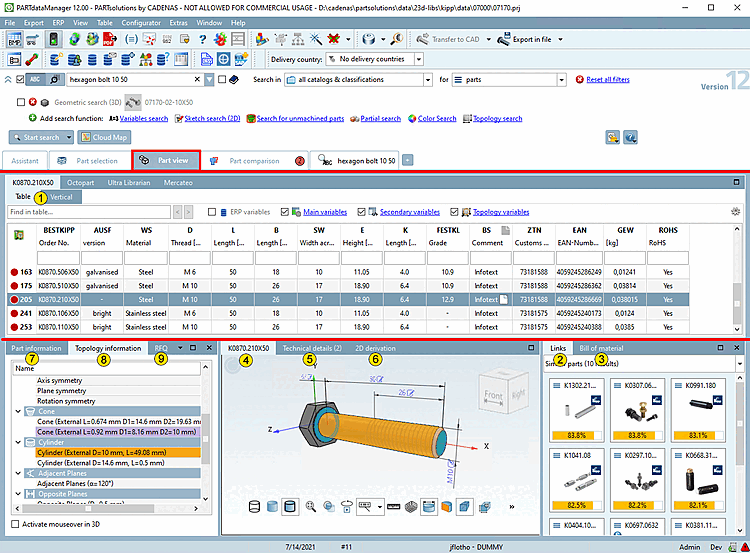

Vue des pièces [Part view]

Vue des pièces [Part view]

La vue des pièces [Part view] est composée des fenêtres d'accueil suivantes :

Vous trouverez des détails sur l' affichage des pièces [Part view] sur Section 3.1.7, «  Vue des pièces  ».

  1. Tableau [Table]

    Comme sous-domaines, vous voyez à nouveau deux dockings, qui représentent deux modes différents de détermination de l'expression.

  2. Renvois [Links] à des objets de type similaire (voir Section 3.1.7.4, «  Fenêtre d'accueil "Références  »)

  3. Structure [Assembly] / liste de pièces [Bill of material] (voir Section 3.1.7.5, «  Fenêtre d'amarrage "Construction  »)

  4. Aperçu 3D [Preview 3D] de l'objet (voir Section 3.1.7.6, « Fenêtre d'accueil "Vue 3D  »)

  5. Données techniques [Technical details] avec schémas dimensionnels (voir Section 3.1.7.7, «  Fenêtre d'accueil "Données techniques  »)

  6. Dérivation 2D [2D derivation]: voir Section 3.1.10, «  Créer une dérivation 2D  »

  7. Informations sur les pièces [Part information] (voir Section 3.1.7.8, « Fenêtre d'amarrage "Informations sur les pièces".  »)

  8. Informations sur la topologie [Topology information] (voir Section 3.1.7.9, « Fenêtre d'accueil "Informations sur la topologie  »)

  9. RFQ (voir Section 3.1.7.10, « Fenêtre d'accostage "RFQ" (demande d'offre)  »)
