3.1.5.2. Benutzeroberfläche Teileansicht

Zur detaillierteren Überprüfung von Teilen können Sie in die Teileansicht wechseln. Klicken Sie hierzu auf den Reiter Teileansicht [Part view].

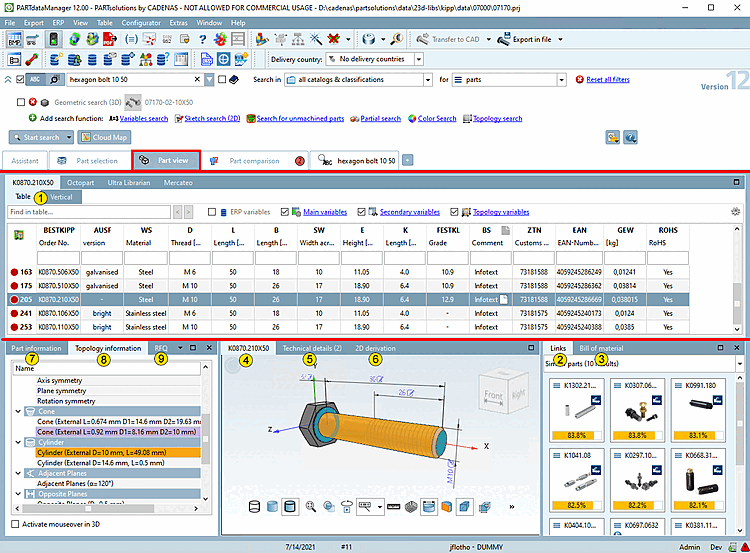

Teileansicht [Part view]

Teileansicht [Part view]

Die Teileansicht [Part view] ist zusammengesetzt aus folgenden Docking-Fenstern:

Details zur Teileansicht [Part view] finden Sie unter Abschnitt 3.1.7, „ Teileansicht “.

  1. Tabelle [Table]

    Als Unterbereiche sehen Sie wiederum zwei Dockings, welche zwei verschiedene Modi zur Bestimmung der Ausprägung repräsentieren.

  2. Verweise [Links] zu bauartverwandten Objekten (siehe Abschnitt 3.1.7.4, „ Dockingfenster "Verweise" “)

  3. Aufbau [Assembly] / Stückliste [Bill of material] (siehe Abschnitt 3.1.7.5, „ Dockingfenster "Aufbau" “)

  4. 3D-Vorschau [Preview 3D] des Objekts (siehe Abschnitt 3.1.7.6, „Dockingfenster "3D Ansicht" “)

  5. Technische Angaben [Technical details] mit Bemaßungsbildern (siehe Abschnitt 3.1.7.7, „ Dockingfenster "Technische Angaben" “)

  6. 2D-Ableitung [2D derivation]: siehe Abschnitt 3.1.10, „ 2D-Ableitung erzeugen “

  7. Teileinformationen [Part information] (siehe Abschnitt 3.1.7.8, „Dockingfenster "Teileinformationen" “)

  8. Topologie-Informationen [Topology information] (siehe Abschnitt 3.1.7.9, „Dockingfenster "Topologie-Informationen" “)

  9. RFQ (siehe Abschnitt 3.1.7.10, „Dockingfenster "RFQ" (Angebotsanfrage) “)
