Sobald

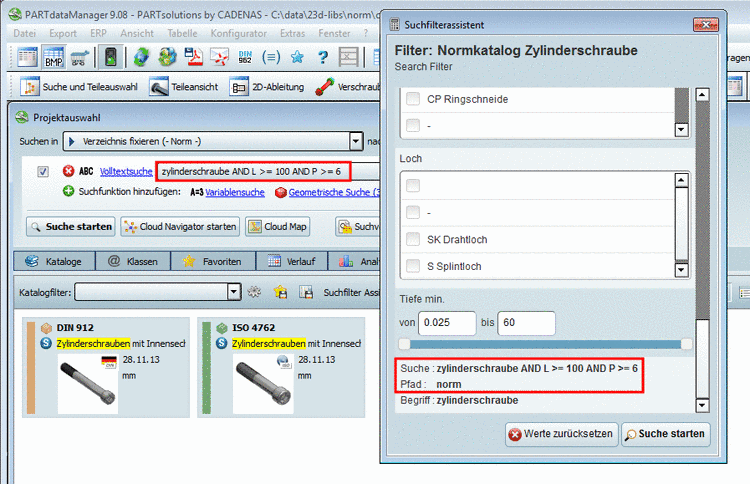

Sie in der Teileauswahl [Part selection] einen
Doppelklick auf einem Projekt ausführen (z.B. Bauteil
oder Baugruppe
), wechselt die Benutzeroberfläche in die Teileansicht [Part view].
In der Teileansicht wird die Ausprägung des Bauteils spezifiziert.

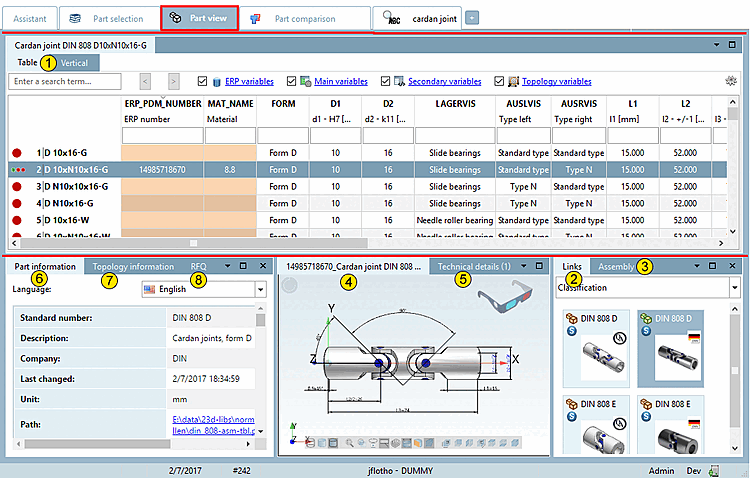

Die Benutzeroberfläche ist mit Dockingfenstern organisiert. Die folgende Abbildung zeigt diese im Überblick.
![Teileansicht [Part view]](https://webapi.partcommunity.com/service/help/latest/pages/de/installation/doc/resources/img/img_f98fc991fb284f3497eb12076e47b11f.png)
Tabelle [Table] (auf dem Reiter wird die jeweilige Normbezeichnung des geladenen Teils angezeigt.)
Als Unterbereiche sehen Sie wiederum zwei Dockings, welche zwei verschiedene Modi zur Bestimmung der Ausprägung repräsentieren.
Verweise [Links] zu bauartverwandten Objekten (siehe Abschnitt 1.4.4, „ Dockingfenster "Verweise" “)
Aufbau [Assembly] / Stückliste [Bill of material] (siehe Abschnitt 1.4.5, „ Dockingfenster "Aufbau" “)
3D-Vorschau [Preview 3D] des Objekts (siehe Abschnitt 1.4.6, „Dockingfenster "3D Ansicht" “)
Technische Angaben [Technical details] mit Bemaßungsbildern (siehe Abschnitt 1.4.7, „ Dockingfenster "Technische Angaben" “)
Teileinformationen [Part information] (siehe Abschnitt 1.4.8, „Dockingfenster "Teileinformationen" “)
Topologie-Informationen [Topology information] (siehe Abschnitt 1.4.9, „Dockingfenster "Topologie-Informationen" “)
Optional werden weitere Dockingfenster eingeblendet:
2D-Ableitung [2D derivation] (siehe Abschnitt 1.6, „ 2D-Ableitung erzeugen “)
