Fonction mathématique dans Sketch ^[87]

Si Si vous n’utilisez que des variables sans algorithme caractéristique, il est possible d’utiliser le Première étape : l’esquisse avec l’emplacement [Save location] « En géométrie uniquement [Only in geometry]  ». Ils reconnaître par le code couleur que les variables H et L2 dans le fichier 3db ont été stockés.

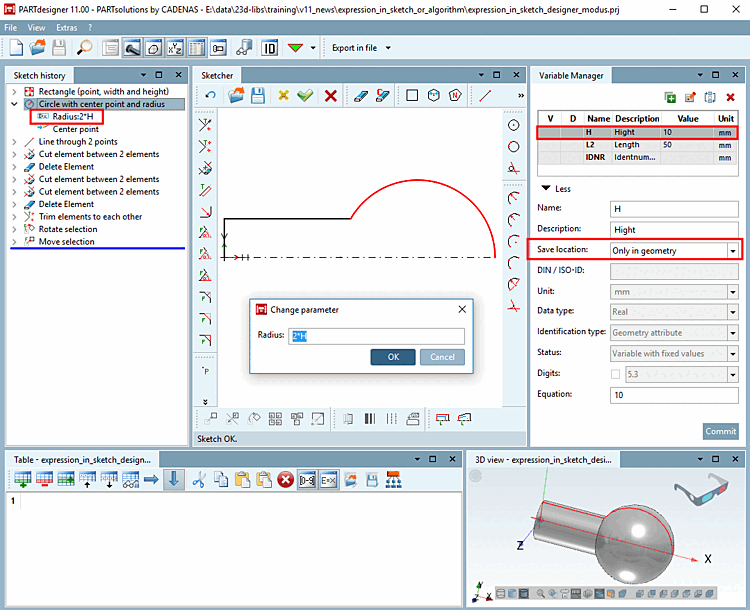

Le rayon du cercle doit avoir une valeur double de la hauteur du rectangle. Le calcul est effectué directement dans l'esquisse.

Radius: 2*H

Fonction mathématique dans l'esquisse

Plus tard, vous pourrez éventuellement enregistrer avec l' emplacement [Save location] "Dans la géométrie et le tableau [In geometry and table]". Avec l' emplacement [Save location] "Dans la géométrie et le tableau [In geometry and table]", vous pouvez en outre utiliser des variables de plage de valeurs [Value range variables] et des algorithmes de caractéristiques [Attribute algorithms] et créer le tableau.

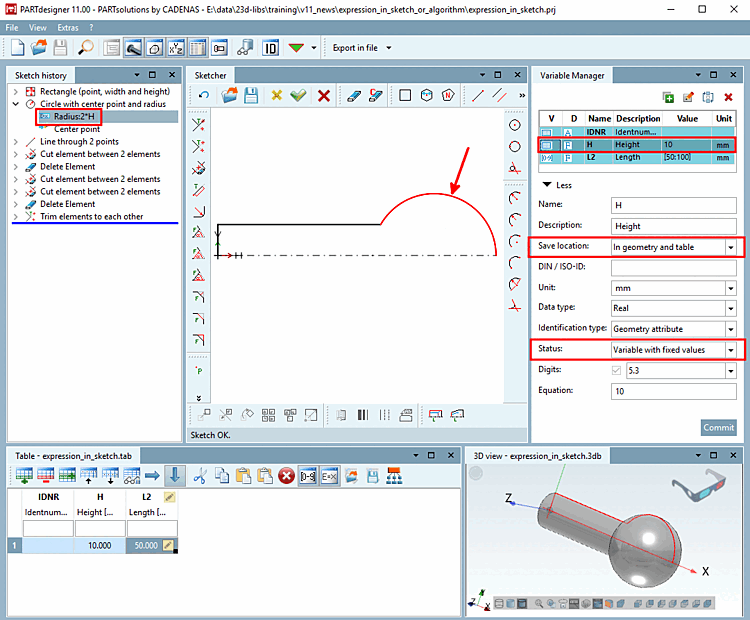

Variables enregistrées avec l' emplacement [Save location] "Dans la géométrie et le tableau [In geometry and table]".

Remarque Conclusion: L' emplacement [Save location] "Seulement dans la géométrie [Only in geometry]" permet d'accéder facilement à l'objet 3D. Cette procédure est idéale pour les éléments de construction simples ou à des fins de démonstration.

Fonction mathématique dans l'algorithme des caractéristiques ^[88]

La procédure est différente si vous utilisez des variables avec un algorithme de caractéristiques [Attribute algorithm]. Nous allons maintenant montrer comment procéder avec un algorithme de caractéristiques en utilisant le même composant que ci-dessus.

Vous commencez par créer les variables avec l' emplacement [Save location] Uniquement dans le tableau [Only in table] ou Dans la géométrie et le tableau [In geometry and table].

Lors de la création des variables, sélectionnez sous "Emplacement [Save location]" l'option "Uniquement dans le tableau [Only in table]" ou "Dans la géométrie et le tableau [In geometry and table]". Remplissez les champs et cliquez finalement sur "Appliquer [Commit]".

Ils reconnaître par le code couleur où les variables L2, H et R sont stockées. Pour fixer la table, il suffit Économiser avec l’emplacement de stockage [Save location] «  Uniquement dans la table [Only in table]  ». (Code couleur ). Les données sont stockées dans le Fichier TAB/TAC.

Si les variables doivent également être utilisées dans le modèle 3D, elles doivent être enregistrées à la fois dans le fichier 3db et dans le fichier tab/tac. L'enregistrement dans les fichiers 3db ET tab/tac est assuré en sélectionnant une variable, en choisissant l' emplacement [Save location] "Dans la géométrie et le tableau [In geometry and table]" et en cliquant sur Appliquer [Commit].

Ils reconnaître par le code couleur que les variables sont stockées avec l’emplacement [Save location] «  Dans la géométrie et la table [In geometry and table]  » Étaient.

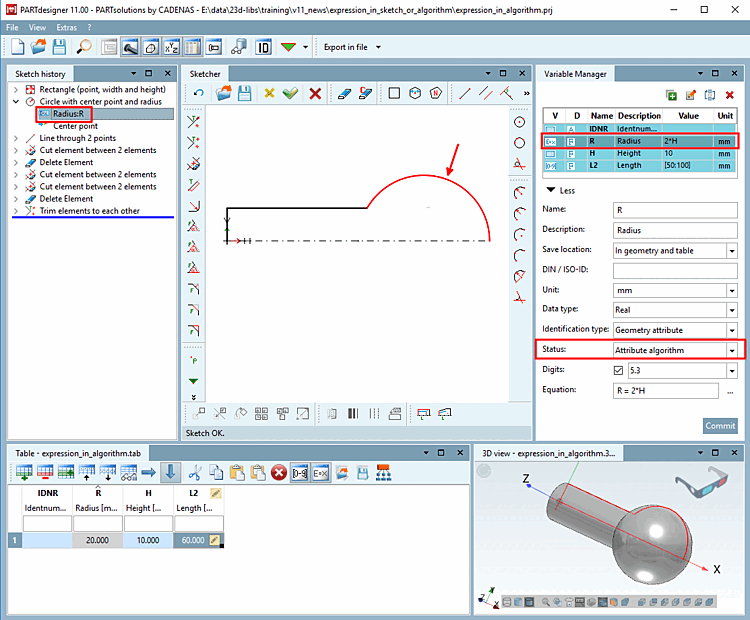

Pour l'opération mathématique R = 2*H (le rayon du cercle est 2x la hauteur du rectangle), la variable R est créée avec le statut [Status] "algorithme de caractéristiques [Attribute algorithm]".

L'algorithme est saisi sous Formule [Equation] et l'option Algorithme de caractéristique [Attribute algorithm] est saisie sous Statut [Status].

Il est maintenant possible d'utiliser la variable R dans l'esquisse pour la saisie des paramètres du rayon du cercle.

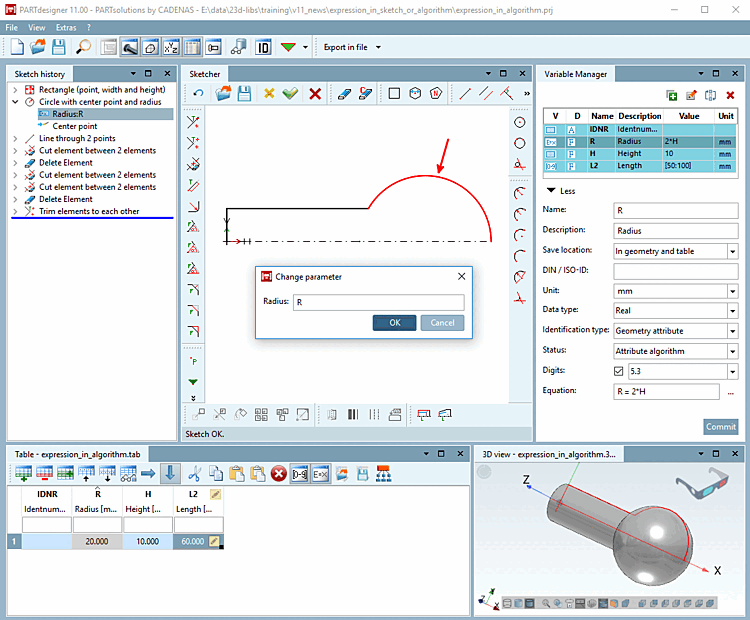

Variable "R" avec algorithme de caractéristiques [Attribute algorithm]

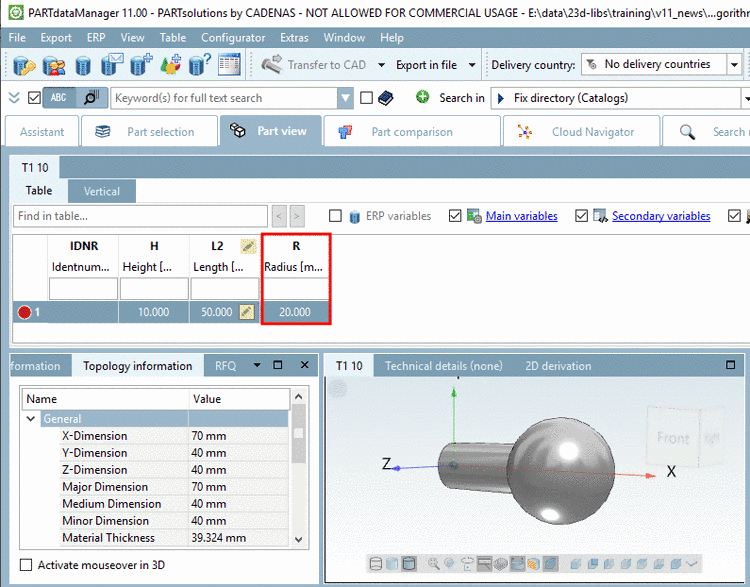

En option, la variable [Variable] R peut être affichée avec l 'algorithme de caractéristique [Attribute algorithm] enregistré dans le PARTdataManager.
