Dès que
dans le sélecteur de pièces [Part selection]

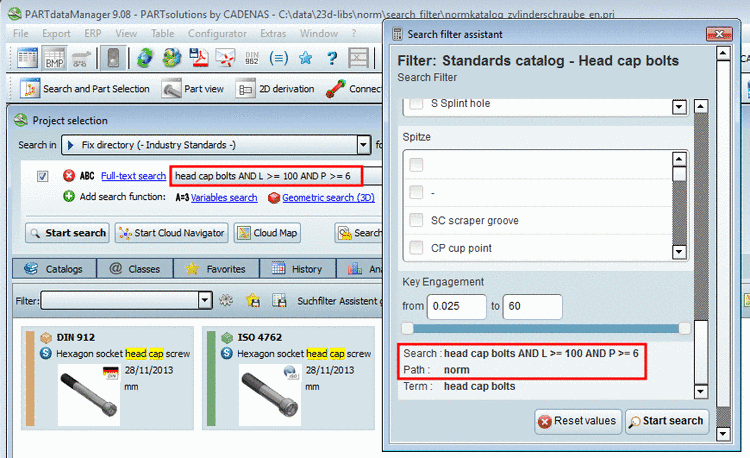

Double-cliquez sur un projet (par exemple,
de pièce ou
d’assemblage), l’interface utilisateur passe à la vue de la pièce [Part view].
Dans la vue de la pièce, l'expression de la pièce est spécifiée.

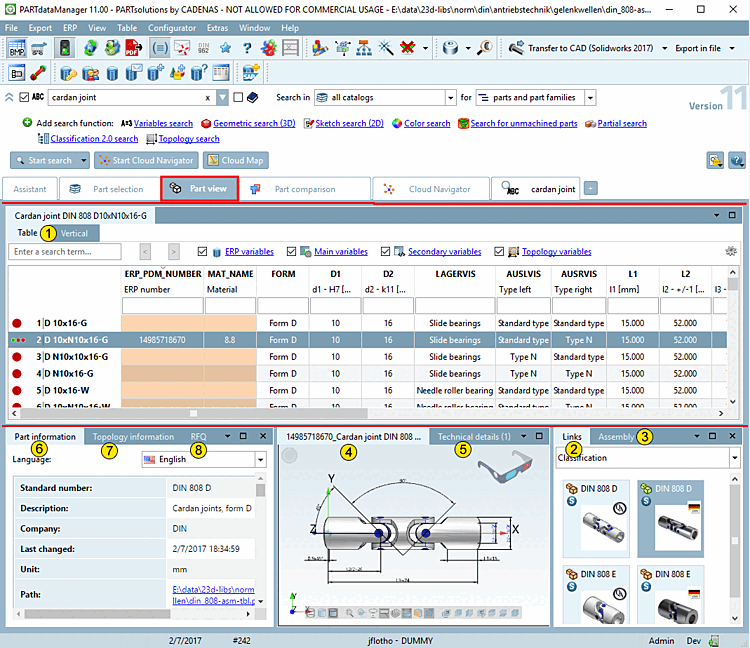

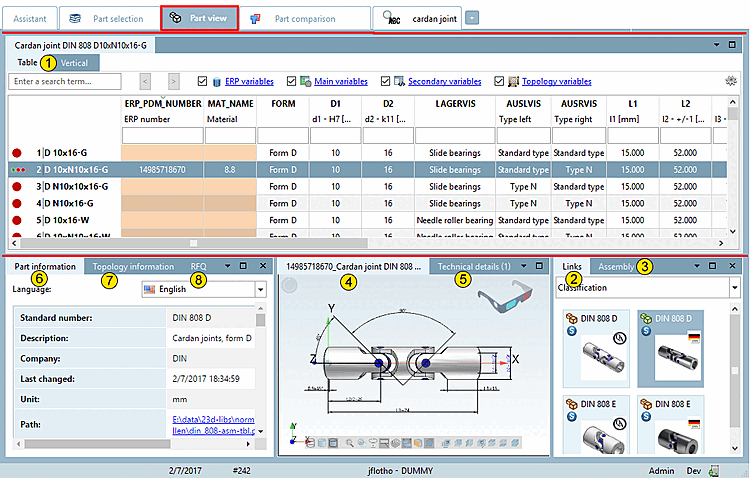

L'interface utilisateur est organisée avec des fenêtres de docking. L'illustration suivante en donne un aperçu.
![Vue des pièces [Part view]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_admin/doc/resources/img/img_84f9121e37ab41ca948a6d14e073d3fd.png)
Tableau [Table] (l'onglet affiche la désignation de la norme correspondante de la pièce chargée).
Comme sous-domaines, vous voyez à nouveau deux dockings, qui représentent deux modes différents de détermination de l'expression.
Renvois [Links] à des objets de type similaire (voir Section 3.1.7.4, « Fenêtre d'accueil "Références »)
Structure [Assembly] / liste de pièces [Bill of material] (voir Section 3.1.7.5, « Fenêtre d'amarrage "Construction »)
Aperçu 3D [Preview 3D] de l'objet (voir Section 3.1.7.6, « Fenêtre d'accueil "Vue 3D »)
Données techniques [Technical details] avec schémas dimensionnels (voir Section 3.1.7.7, « Fenêtre d'accueil "Données techniques »)
Informations sur les pièces [Part information] (voir Section 3.1.7.8, « Fenêtre d'amarrage "Informations sur les pièces". »)
Informations sur la topologie [Topology information] (voir Section 3.1.7.9, « Fenêtre d'accueil "Informations sur la topologie »)
En option, d'autres fenêtres d'accueil s'affichent :
Dérivation 2D [2D derivation] (voir Section 3.1.10, « Créer une dérivation 2D »)
