Non appena nel selettore di parti [Part selection] Fare doppio clic su un progetto (ad es. articolo o di assieme ), l'interfaccia utente passa alla vista articolo [Part view].

Lacaratteristica del componente è specificata nella vista del pezzo.

L'interfaccia utente è organizzata con finestre di aggancio. La figura seguente mostra una panoramica di queste finestre.

Vista delle parti [Part view]

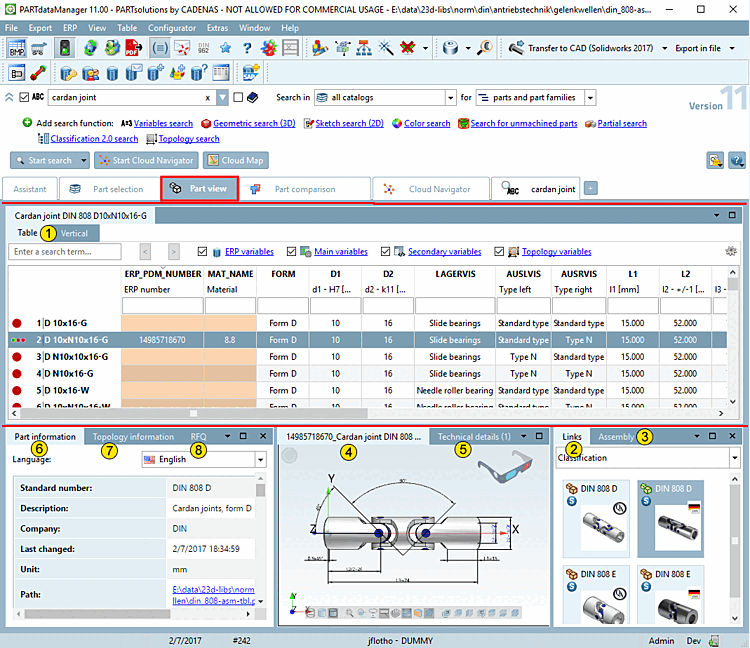

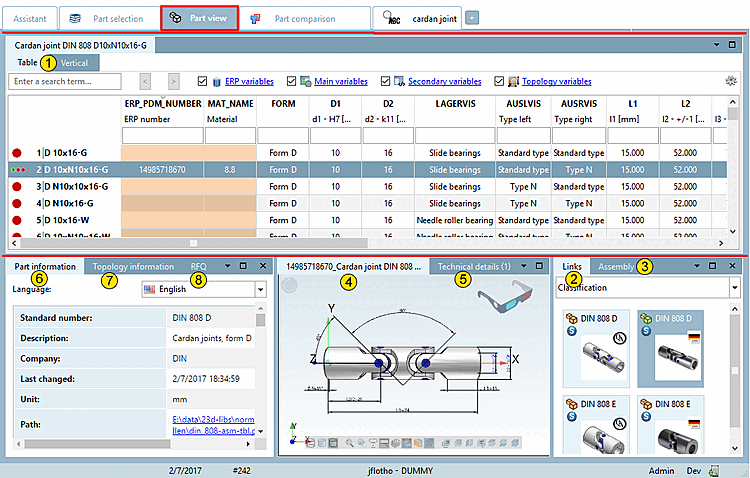

Figura 3.665. Vista delle parti [Part view]

  1. Tabella [Table] (sulla scheda viene visualizzata la rispettiva designazione standard del pezzo caricato).

    Come sottoaree, si vedranno di nuovo due agganci, che rappresentano due diverse modalità di determinazione della caratteristica.

  2. Sezione 3.1.7.4, “ Finestra di aggancio "Riferimenti" ”R iferimenti [Links] a oggetti correlati (vedere )

  3. Sezione 3.1.7.5, “ Finestra di aggancio "StrutturaS truttura [Assembly] / elenco parti [Bill of material] (vedere )

  4. Sezione 3.1.7.6, “Finestra di aggancio "Vista 3DA nteprima 3D [Preview 3D] dell'oggetto (vedere )

  5. Sezione 3.1.7.7, “ Finestra di aggancio "Dettagli tecniciS pecifiche tecniche [Technical details] con disegni dimensionali (vedere )

  6. Sezione 3.1.7.8, “Finestra di aggancio "Informazioni sulla parte" ”I nformazioni sulle parti [Part information] (vedere )

  7. Sezione 3.1.7.9, “Finestra di aggancio "Informazioni sulla topologia" ”I nformazioni sulla topologia [Topology information] (vedere )

È possibile visualizzare altre finestre di aggancio:
