1.1.1.3.1. PARTdesigner 1.1.1.3.1.11. Aperçu des attributs de surface d'un élément de construction entier |  |
| Précédent | Suivant |

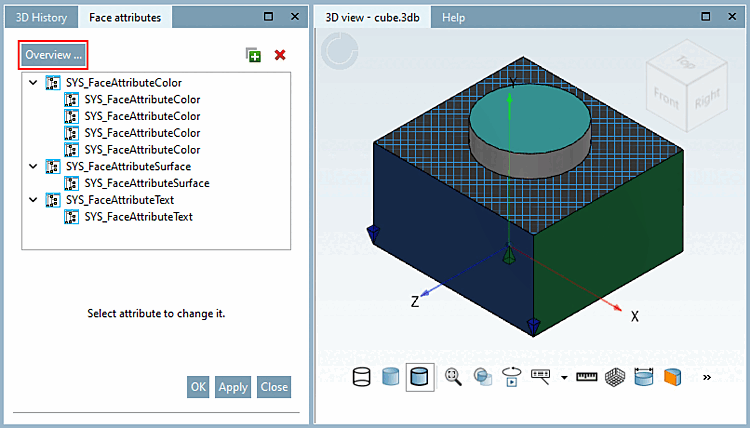

Pour les attributs de surface, il est désormais possible d'afficher un aperçu des attributs de surface utilisés pour l'ensemble de l'élément de construction.
Cliquez à côté du composant sur une zone libre par un clic droit > Attributs de surface [Face attributes] ou dans la fenêtre du docking sur Aperçu [Overview] pour accéder à la liste.
Vous pouvez ici effectuer des modifications sur les différentes surfaces ou pour l'ensemble du type d'un attribut. Attention ! Les modifications ne peuvent pas être annulées une fois que vous avez cliqué sur ou . Vous pouvez également supprimer des attributs individuels ou tous les attributs d'un type. La suppression se fait immédiatement sans demande de confirmation.
Vous pouvez également attribuer de nouveaux attributs de surface dans l'aperçu. Vous reconnaissez la surface sélectionnée à l'aide d'une bordure bleue. Vous pouvez également cliquer sur la surface souhaitée dans la vue 3D [3D view].
Pour en savoir plus sur les attributs de surface, consultez le chapitre Section 7.7.1.4, « Attributs de surface » in eCATALOG 3Dfindit.
