1.1.1.3.1.12.  Comparaison 3D: 3db <-> fichier STEP

Dans PARTdesigner, vous pouvez désormais comparer les composants entre eux dans une nouvelle fenêtre de docking.

Vous aurez besoin tout fichier *.3db d’un composant et le Modèle de comparaison comme STEP fichier. D’autres formats de fichiers peuvent être ne peut pas être utilisé. De plus, seuls les configuration de base d’un composant, c’est-à-dire seulement le premier Rangée à partir de la table du composant.

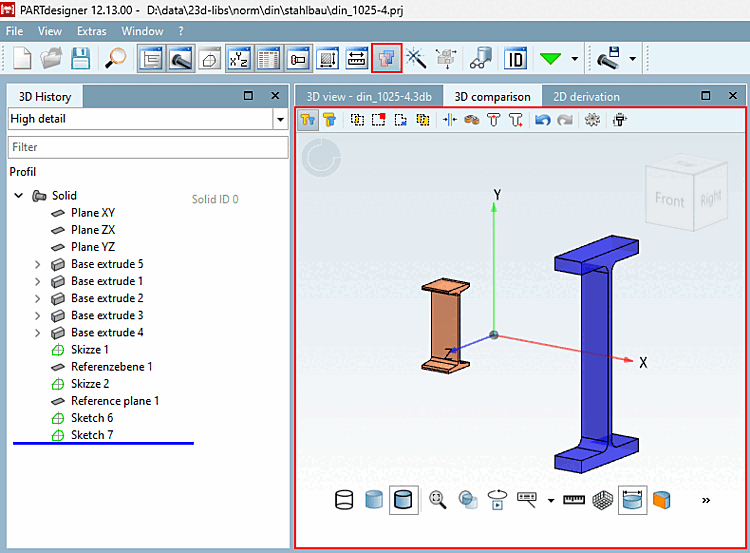

Comparaison 3D [3D comparison] dans PARTdesigner

Comparaison 3D [3D comparison] dans PARTdesigner

Pour comparer deux fichiers, vous pouvez procéder comme suit :

  1. Ouvrez le composant souhaité dans PARTdesigner.

  2. comparaison 3D [3D comparison] : Cliquez sur le bouton pour STEP classier.

    Sélectionnez un fichier sur votre ordinateur et cliquez sur Ouvrir [Open].

  3. La fenêtre de dialogue pour l'importation s'ouvre.

    Si vous le souhaitez, procédez à la configuration dans les paramètres avancés.

  4. Cliquez sur OK pour démarrer le processus d'importation.

  5. Le fichier est chargé dans la fenêtre de docking Comparaison 3D [3D comparison] et vous pouvez comparer les deux fichiers.

Vous trouverez de plus amples informations sur cette fonction dans le chapitre Section 7.17, « Fenêtre d'amarrage "Comparaison 3D  » in eCATALOG 3Dfindit.
