1.1.1.3.1.12.  Confronto 3D: 3db <-> file STEP

In PARTdesigner è ora possibile confrontare i componenti tra loro in una nuova finestra di aggancio.

Avrai bisogno qualsiasi file *.3db di un componente e il Modello di confronto come STEP file. Altri formati di file possono essere non può essere utilizzato. Inoltre, solo il Configurazione di base di un componente, cioè solo il primo Riga dalla tabella del componente.

Confronto 3D [3D comparison] in PARTdesigner

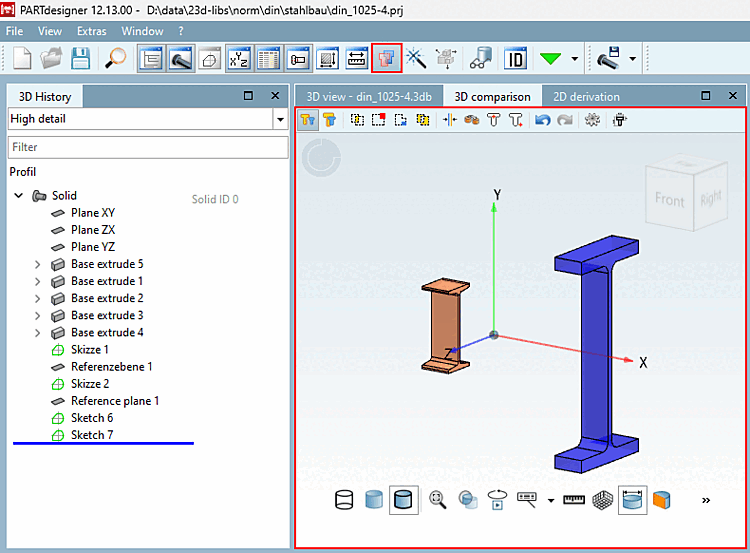

Figura 1.56.  Confronto 3D [3D comparison] in PARTdesigner

Per confrontare due file tra loro, si può procedere come segue:

  1. Aprire il componente desiderato in PARTdesigner.

  2. confronto 3D [3D comparison]: Clicca sul pulsante per STEP file.

    Selezionare un file dal computer e fare clic su Apri [Open].

  3. Si apre la finestra di dialogo per l'importazione.

    Se lo si desidera, è possibile effettuare la configurazione nelle impostazioni avanzate.

  4. Fare clic su OK per avviare il processo di importazione.

  5. Il file viene caricato nella finestra di aggancio del confronto 3D [3D comparison] ed è possibile confrontare i due file tra loro.

Per ulteriori informazioni sulla funzione, consultare il capitolo Sezione 7.17, “Finestra di aggancio "Confronto 3D ” in eCATALOG 3Dfindit.
