1.1.1.3.1.12. 3D Vergleich: 3db <-> STEP Datei

Im PARTdesigner können Sie jetzt Bauteile in einem neuen Dockingfenster miteinander vergleichen.

Sie benötigen dafür eine beliebige *.3db Datei eines Bauteils und das Vergleichsmodell als STEP Datei. Andere Dateiformate können nicht verwendet werden. Außerdem kann nur die Grundkonfiguration eines Bauteils verglichen werden, also nur die erste Zeile aus der Tabelle des Bauteils.

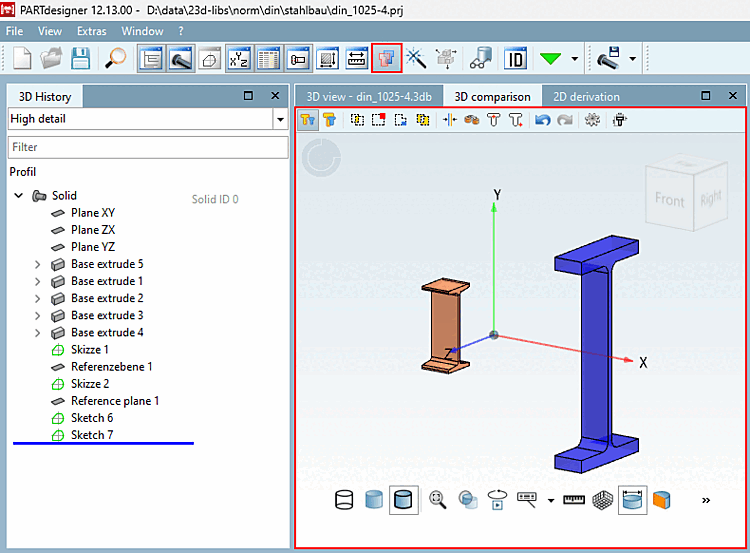

3D Vergleich [3D comparison] im PARTdesigner

3D Vergleich [3D comparison] im PARTdesigner

Um zwei Dateien miteinander zu vergleichen können sie wie folgt vorgehen:

  1. Öffnen Sie das gewünschte Bauteil im PARTdesigner.

  2. 3D Vergleich [3D comparison]: Klicken Sie auf die Schaltfläche, um eine STEP Datei zu importieren.

    Wählen Sie eine Datei von Ihrem Rechner aus und klicken Sie auf Öffnen [Open].

  3. Das Dialogfenster für den Import öffnet sich.

    Nehmen Sie dort, falls gewünscht, in den erweiterten Einstellungen die Konfiguration vor.

  4. Klicken Sie auf OK, um den Import Prozess zu starten.

  5. Die Datei wird in dem Dockingfenster 3D Vergleich [3D comparison] geladen und Sie können die beiden Dateien miteinander vergleichen.

Weitere Informationen zu der Funktion finden Sie im Kapitel Abschnitt 7.17, „Dockingfenster "3D Vergleich" “ in eCATALOG 3Dfindit.
