Bei den Flächenattributen gibt es jetzt die Möglichkeit, sich eine Übersicht der verwendeten Flächenattribute des gesamten Bauteils anzeigen zu lassen.

Klicken Sie neben dem Bauteil auf einen freien Bereich per Rechtsklick > Flächenattribute [Face attributes] oder im Dockingfenster auf Übersicht [Overview], um zu der Auflistung zu gelangen.

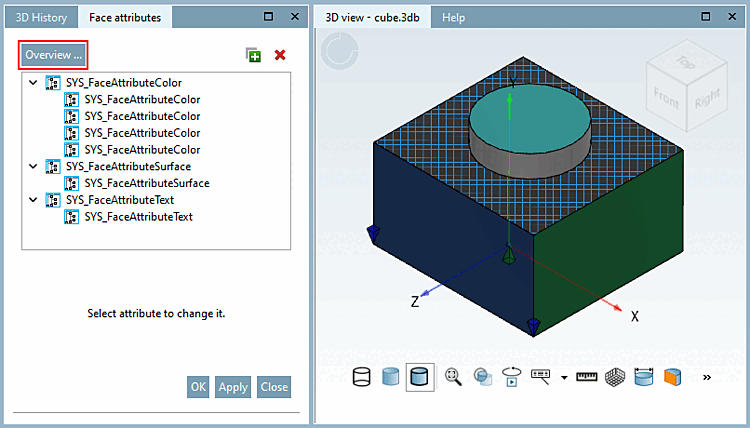

Übersicht der Flächenattribute eines Bauteils

Sie können hier Änderungen an den einzelnen Flächen oder für den gesamten Typen eines Attributs vornehmen. Achtung! Änderungen sind nicht zurücknehmbar sobald Sie auf OK oder Anwenden [Apply] geklickt haben. Sie können auch einzelne Attribute oder alle Attribute eines Typs löschen. Die Löschung passiert unmittelbar ohne Sicherheitsabfrage.

Sie können in der Übersicht auch neue Flächenattribute vergeben. Sie erkennen die ausgewählte Fläche anhand einer blauen Umrandung. Alternativ können Sie in der 3D Ansicht [3D view] auch einfach die gewünschte Fläche anklicken.

Erfahren Sie über das Thema Flächenattribute in dem Kapitel Abschnitt 7.7.1.4, „ Flächenattribute “ in eCATALOG 3Dfindit.
