Negli attributi dell'area è ora possibile visualizzare una panoramica degli attributi dell'area utilizzati per l'intero componente.

Fare clic con il pulsante destro del mouse su un'area libera accanto al componente > Attributi area [Face attributes] o fare clic su Panoramica [Overview] nella finestra di aggancio per accedere all'elenco.

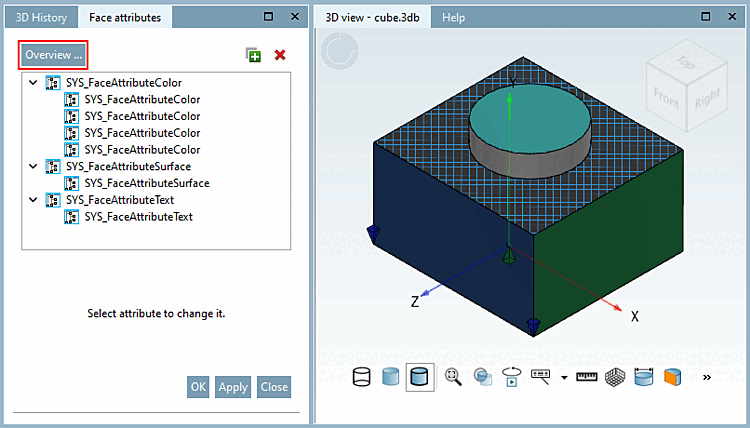

Figura 1.55. Panoramica degli attributi di superficie di un componente

Qui è possibile apportare modifiche alle singole aree o all'intero tipo di attributo. Attenzione! Le modifiche non possono essere annullate dopo aver fatto clic su OK o su Applica [Apply]. È inoltre possibile cancellare singoli attributi o tutti gli attributi di un tipo. La cancellazione avviene immediatamente senza richiesta di conferma.

È inoltre possibile assegnare nuovi attributi all'area nella panoramica. L'area selezionata è riconoscibile da un bordo blu. In alternativa, è possibile fare semplicemente clic sull'area desiderata nella vista 3D [3D view].

Per ulteriori informazioni sull'argomento degli attributi di area, consultare il capitolo Sezione 7.7.1.4, “ Attributi dell'area ” in eCATALOG 3Dfindit.
