Dans PARTdesigner, vous pouvez, lors de l'édition d'un composant, commuter l'historique actif de sorte que la vue 3D [3D view] n'affiche le composant que jusqu'à l'élément d'historique que vous êtes en train d'éditer.

Pour cela, utilisez le nouveau paramètre Passer à l'état de calcul spécifique lors de l'édition [Switch to the specific calculation status when editing], qui se trouve sous Outils [Extras] > Paramètres... [Settings...] > PARTdesigner > Général [General].

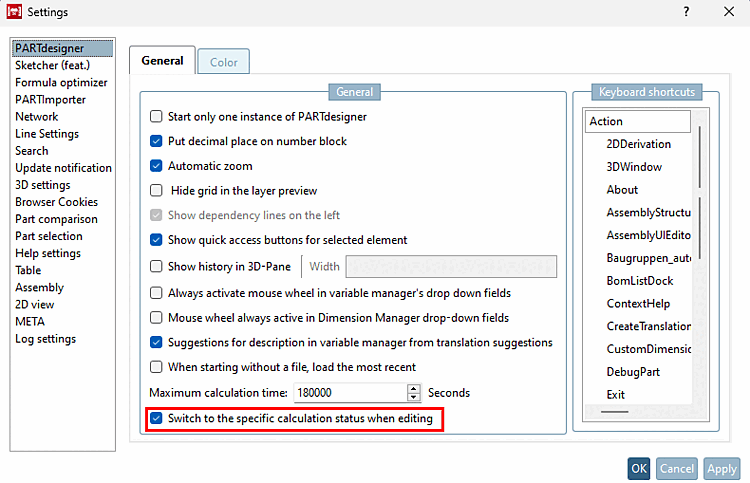

Paramètres [Settings] de PARTdesigner

Si vous avez activé ce paramètre, le composant n'est affiché dans la vue 3D [3D view] que jusqu'à l'élément d'historique que vous êtes en train d'éditer. Si vous fermez la fenêtre, l'ensemble de l'historique est à nouveau affiché.

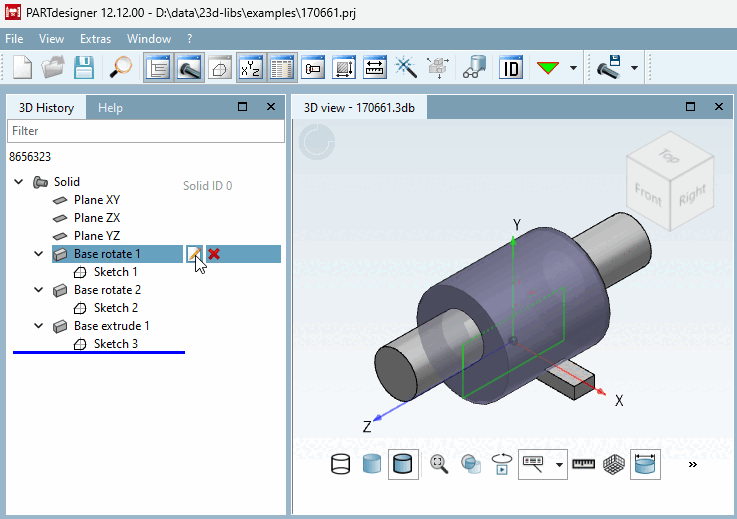

L'ensemble de la pièce

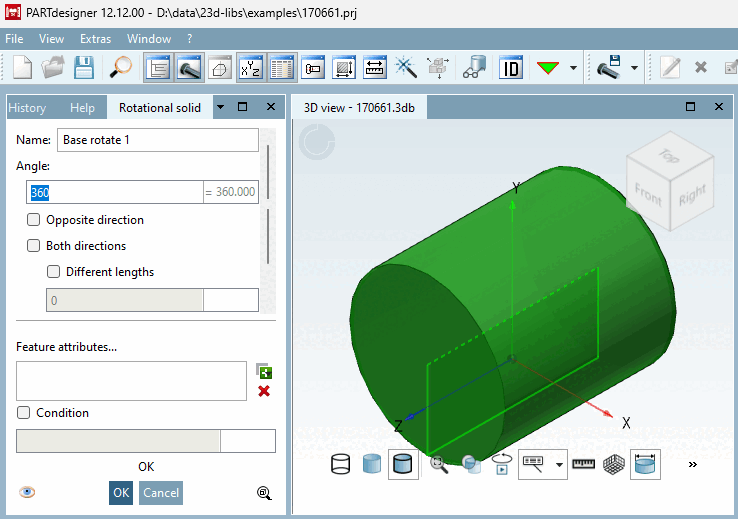

Lors de l'édition d'un élément de l'historique, tous les éléments suivants sont masqués.

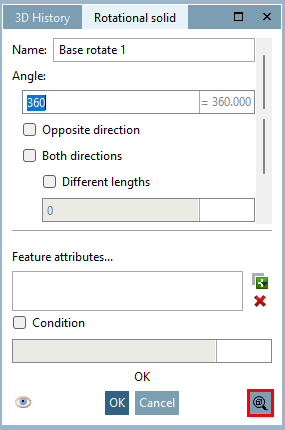

Si l’icône n’est pas défini, vous pouvez modifier un élément d’historique Cliquez également manuellement sur le bouton composant uniquement jusqu’à ce Calculer l’élément [Calculate component only up to this element].

Vous trouverez de plus amples informations à ce sujet dans le chapitre Section 7.6.2.17, « Afficher le niveau de calcul spécifique  » in eCATALOG 3Dfindit.
