Les composants d'un assemblage peuvent être définis comme corps d'outil [Tool body] dans les propriétés de la pièce [Part properties]. Ainsi, ils sont affichés ou masqués lorsque l'on clique sur Affichage de la géométrie auxiliaire [Auxiliary geometry display].

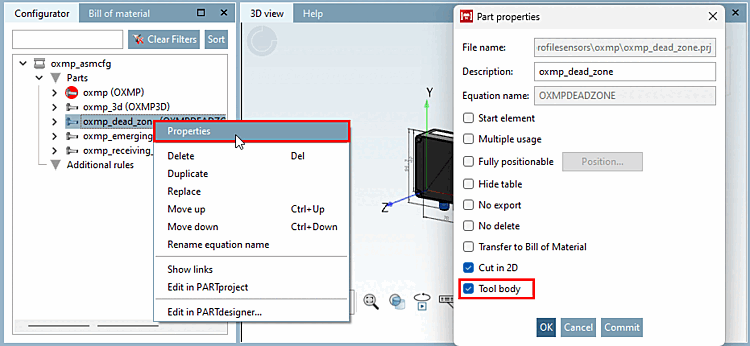

Définissez d'abord un composant comme corps d'outil [Tool body] par un clic droit dans le configurateur [Configurator] > Propriétés [Properties].

Géométrie auxiliaire Émission [Show auxiliary geometry] :

Faites afficher ou masquer la géométrie auxiliaire dans la vue 3D [3D view]. Les corps d'outils [Tool body] sont également affichés ou masqués.

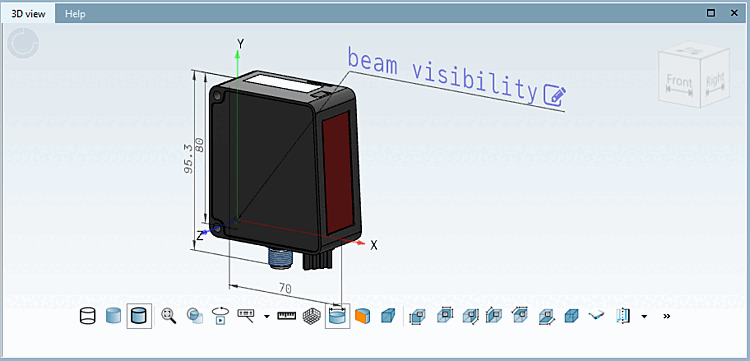

Vue de l'assemblage sans affichage de la géométrie auxiliaire

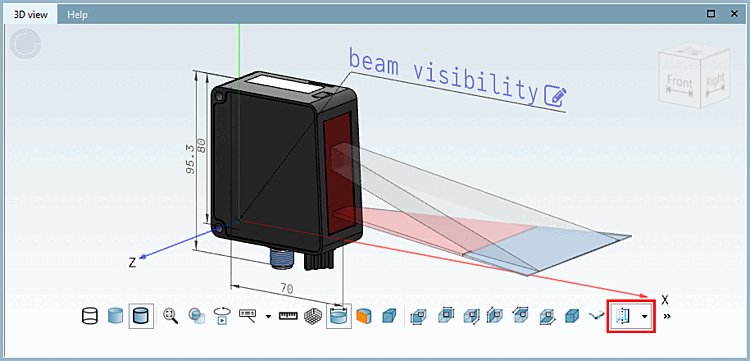

Vue de l'assemblage avec la géométrie auxiliaire affichée

Dans le chapitre Section 7.13.5.2, « Menu contextuel "Composants" - Insérer une pièce...  » in eCATALOG 3Dfindit vous trouverez des informations détaillées sur les fonctions du menu contextuel.
