Bauteile in einem Assembly können in den Eigenschaften des Teils [Part properties] als Werkzeugkörper [Tool body] definiert werden. Dadurch werden sie ein- oder ausgeblendet beim Klicken auf Hilfsgeometrie anzeige [Auxiliary geometry display].

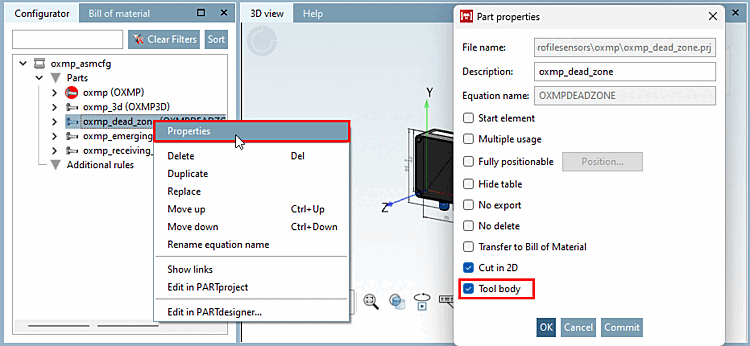

Definieren Sie zunächst ein Bauteil über Rechtsklick im Konfigurator [Configurator] > Eigenschaften [Properties] als Werkzeugkörper [Tool body].

Hilfsgeometrie zeigen [Show auxiliary geometry]:

Lassen Sie sich in der 3D-Ansicht [3D view] die Hilfsgeometrie anzeigen oder ausblenden. Werkzeugkörper [Tool body] werden ebenfalls ein- und ausgeblendet.

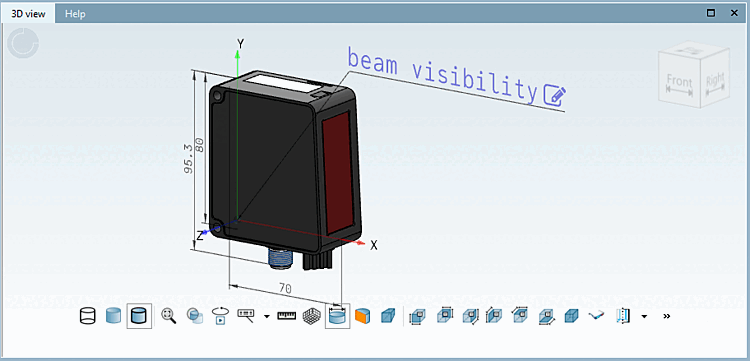

Ansicht des Assemblys ohne Anzeige der Hilfgeometrie

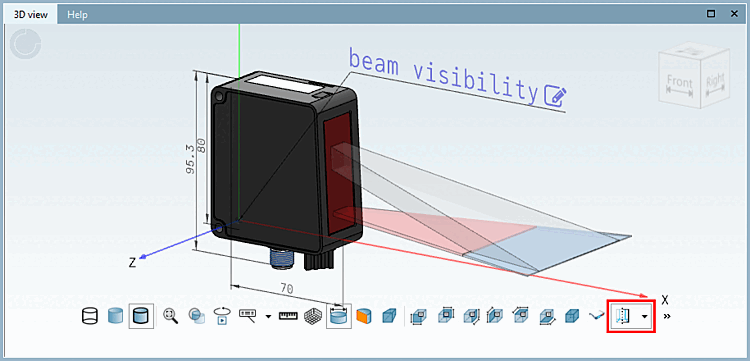

Ansicht des Assemblys mit angezeigter Hilfsgeometrie

In dem Kapitel Abschnitt 7.13.5.2, „Kontextmenü „Bauteile“ - Teil einfügen... “ in eCATALOG 3Dfindit finden Sie ausführliche Informationen zu den Funktionen des Kontextmenüs.
