Im PARTdesigner können Sie beim Bearbeiten eines Bauteils die aktive Historie umschalten, so dass die 3D-Ansicht [3D view] das Bauteil nur bis zu dem Historienelement angezeigt, das Sie gerade editieren.

Nutzen Sie dafür die neue Einstellung Beim Editieren zum spezifischen Berechnungsstand wechseln [Switch to the specific calculation status when editing], zu finden unter Extras > Einstellungen... [Settings...] > PARTdesigner > Allgemein [General].

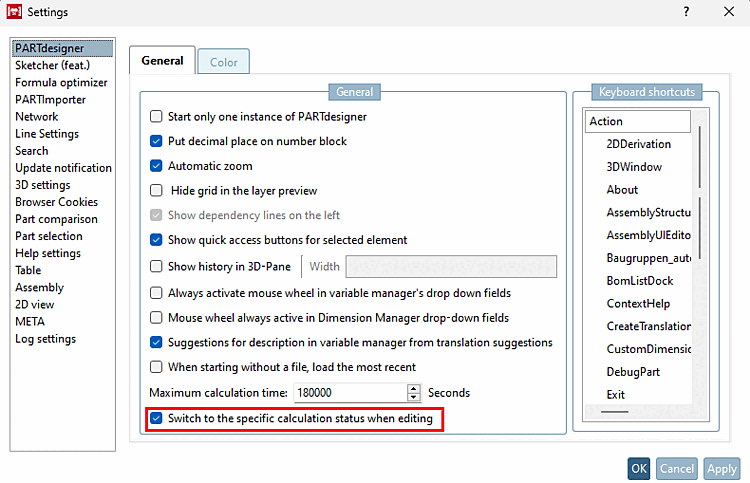

PARTdesigner Einstellungen [Settings]

Haben Sie die Einstellung aktiviert, wird in der 3D-Ansicht [3D view] das Bauteil nur bis zu dem Historienelement angezeigt, das Sie gerade editieren. Schließen Sie das Fenster, wird die gesamte Historie wieder angezeigt.

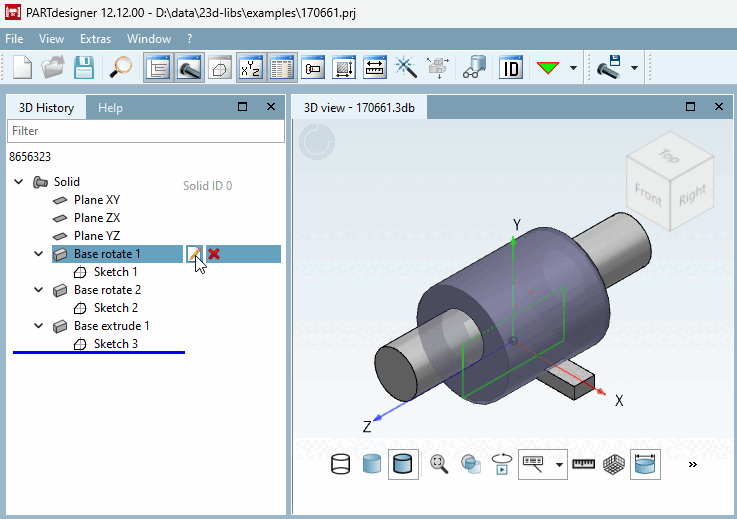

Das gesamte Bauteil

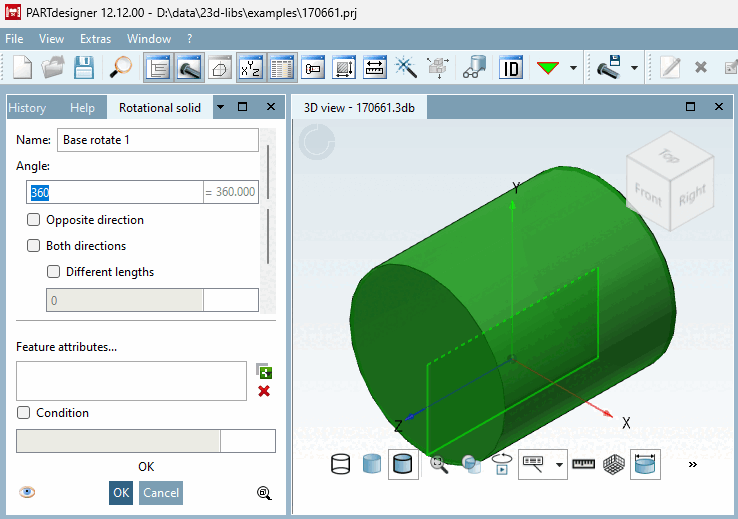

Bei Editieren eines Historienelements werden alle nachfolgenden Elemente ausgeblendet

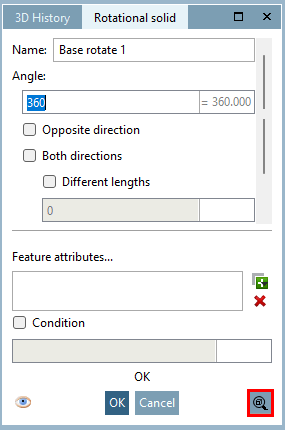

Ist die Einstellung nicht gesetzt, können Sie beim Editieren eines Historienelements auch manuell auf die Schaltfläche Bauteil nur bis zu diesem Element berechnen [Calculate component only up to this element] klicken.

Weiterführende Informationen dazu finden Sie im Kapitel Abschnitt 7.6.2.17, „Spezifischen Berechnungsstand anzeigen “ in eCATALOG 3Dfindit.
