In PARTdesigner è possibile cambiare la cronologia attiva durante la modifica di una parte, in modo che la vista 3D [3D view] visualizzi solo la parte fino all'elemento della cronologia che si sta modificando.

Utilizzare la nuova impostazione Passa allo stato di calcolo specifico durante la modifica [Switch to the specific calculation status when editing], che si trova in Extra [Extras] > Impostazioni... [Settings...] > PARTdesigner > Generale [General].

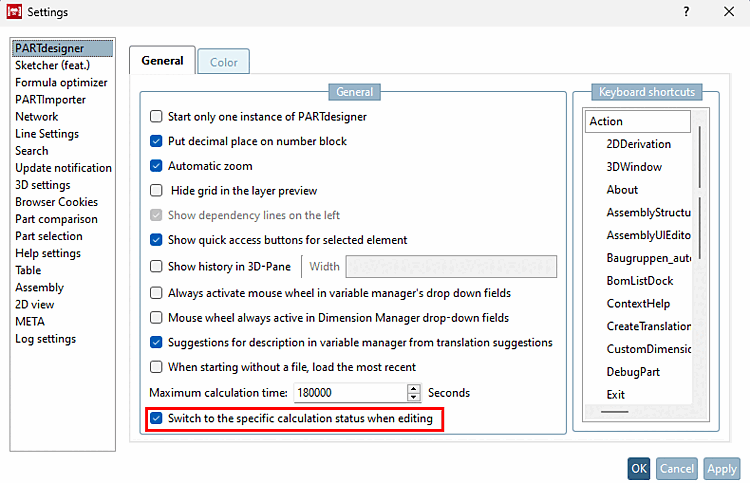

Figura 1.163.  Impostazioni [Settings] del PARTdesigner

Se l'impostazione è stata attivata, il componente viene visualizzato nella vista 3D [3D view] solo fino all'elemento della cronologia che si sta modificando. Se si chiude la finestra, viene visualizzata nuovamente l'intera cronologia.

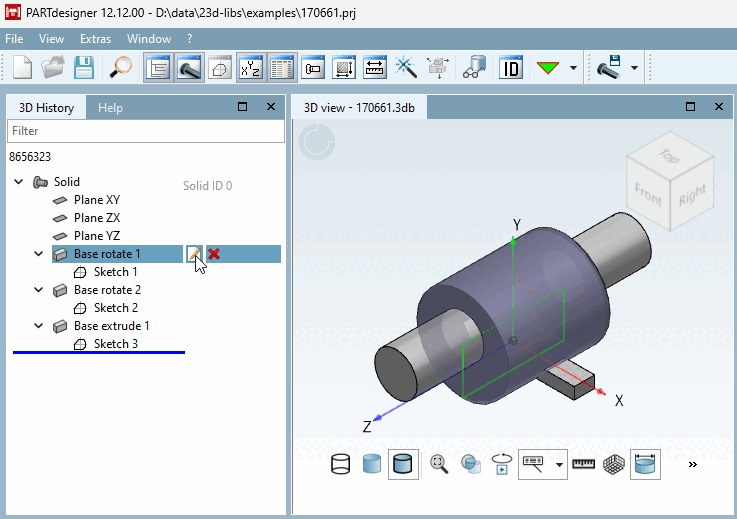

Figura 1.164. L'intero componente

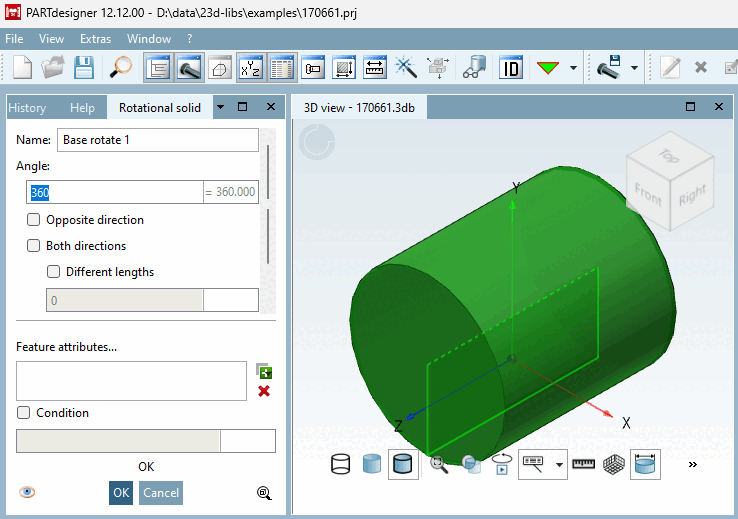

Figura 1.165. Quando si modifica un elemento della cronologia, tutti gli elementi successivi vengono nascosti.

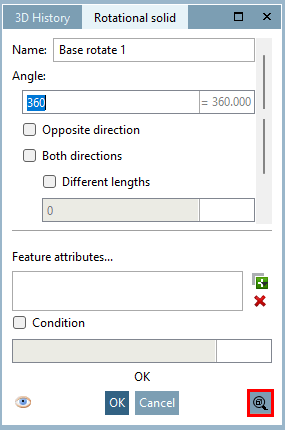

Se il l'impostazione non è impostata, è possibile modificare un elemento della cronologia fare clic anche manualmente sul pulsante componente solo fino a questo Calcola elemento [Calculate component only up to this element].

Figura 1.166.

Per ulteriori informazioni al riguardo, consultare il capitolo Sezione 7.6.2.17, “Visualizzazione dello stato di calcolo specifico ” in eCATALOG 3Dfindit.
