Le parti di un assieme possono essere definite come corpi di utensili [Tool body] nelle proprietà della parte [Part properties]. In questo modo possono essere mostrati o nascosti quando si fa clic su Mostra geometria ausiliaria [Auxiliary geometry display].

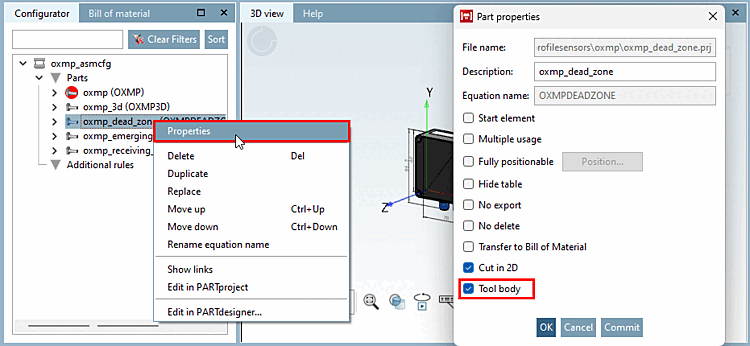

Definire innanzitutto un componente come corpo dello strumento [Tool body] facendo clic con il pulsante destro del mouse nel configuratore [Configurator] > Proprietà [Properties].

Figura 1.167.

Geometria ausiliaria Show [Show auxiliary geometry]:

Visualizza o nasconde la geometria ausiliaria nella vista 3D [3D view]. Anche i corpi degli utensili [Tool body] vengono mostrati e nascosti.

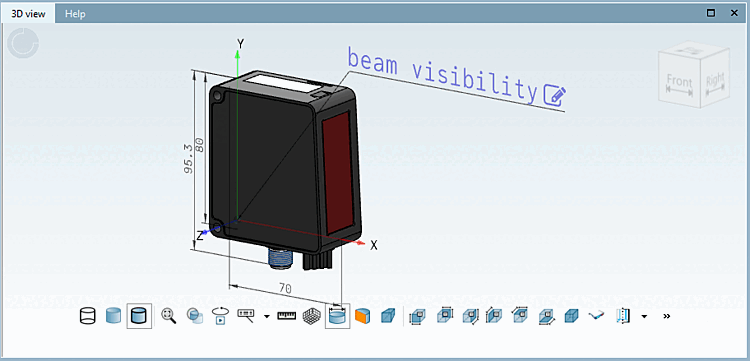

Figura 1.168. Vista dell'armatura senza visualizzazione della geometria ausiliaria

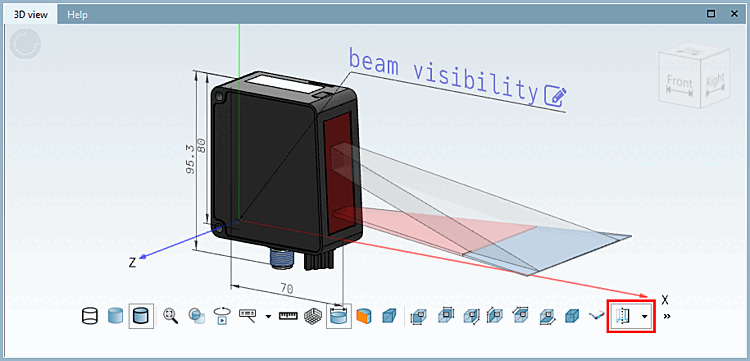

Figura 1.169. Vista dell'assieme con visualizzazione della geometria ausiliaria

Nel Sezione 7.13.5.2, “Menu contestuale"Parti" - Inserisci parte... ” in eCATALOG 3Dfindit si trovano informazioni dettagliate sulle funzioni del menu contestuale.
