1.4.2.  Paramètres d'importation de tolérance via le pipeline (ou via un fichier de configuration)

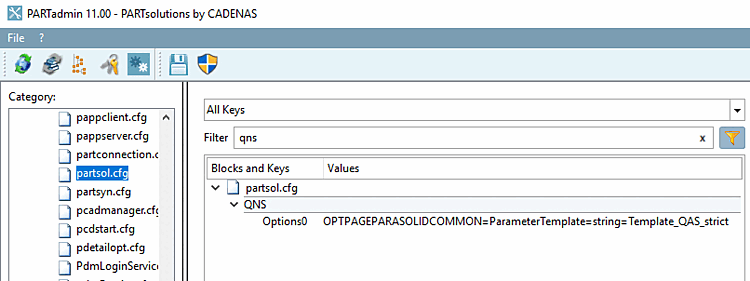

1.4.2.1. Autre possibilité de réglage via le fichier de configuration partsol.cfg
1.4.2.2. Modèle "multisolid"
1.4.2.3. Éléments de construction avec des surfaces 2D

[Remarque]Remarque

Veillez à ce que le réglage soit adapté aux tolérances ! Des problèmes peuvent survenir pour les petits composants avec de très petites caractéristiques (<0,01mm) ainsi que pour les très grands composants avec de petites caractéristiques (bande d'acier de 40m avec 1mm de congé).

Dans le nœud Quick & Simple d'un pipeline, on trouve trois modèles standard pour l'importation Q&S. Ces modèles peuvent être utilisés pour l'importation de données dans le cadre d'un projet :

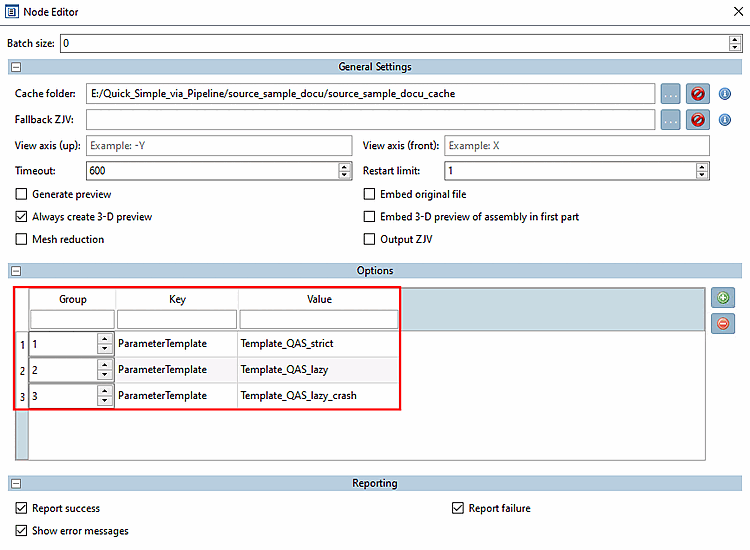

Nœuds rapides et simples > Éditeur de nœuds [Node Editor]

Nœuds rapides et simples > Éditeur de nœuds [Node Editor]

  • strict:

    • Il ne peut y avoir que des solides

    • Toutes les surfaces doivent être affectées aux solides

    • En dessous de la tolérance intégrée de Parasolid, il n'y a pas d'erreur dans le modèle (surfaces ouvertes).

  • lazy (paresseux ) : Les points ci-dessus ne sont pas imposés, mais rapportés

  • lazy crash: comme lazy, mais gérera les problèmes connus qui peuvent éventuellement conduire à une erreur

Ces modèles doivent également être appliqués dans cet ordre.
