1.4.2.  Impostazioni di importazione della tolleranza tramite pipeline (o tramite file di configurazione)

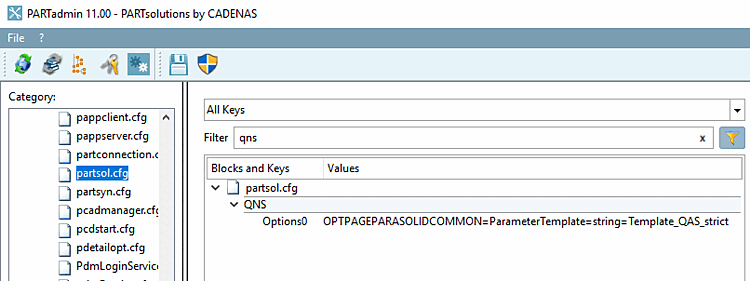

1.4.2.1. Opzione di impostazione alternativa tramite il file di configurazione partsol.cfg
1.4.2.2. Modello "multisolido
1.4.2.3. Componenti con superfici 2D

[Nota]Nota

Prestare attenzione alla corretta impostazione delle tolleranze! Possono verificarsi problemi con componenti piccoli con caratteristiche molto ridotte (<0,01 mm) e componenti molto grandi con caratteristiche ridotte (nastro d'acciaio di 40 m con arrotondamento di 1 mm).

Esistono tre modelli standard per l'importazione Q&S nel nodo Quick & Simple di una pipeline:

Nodo rapido e semplice > Editor di nodi [Node Editor]

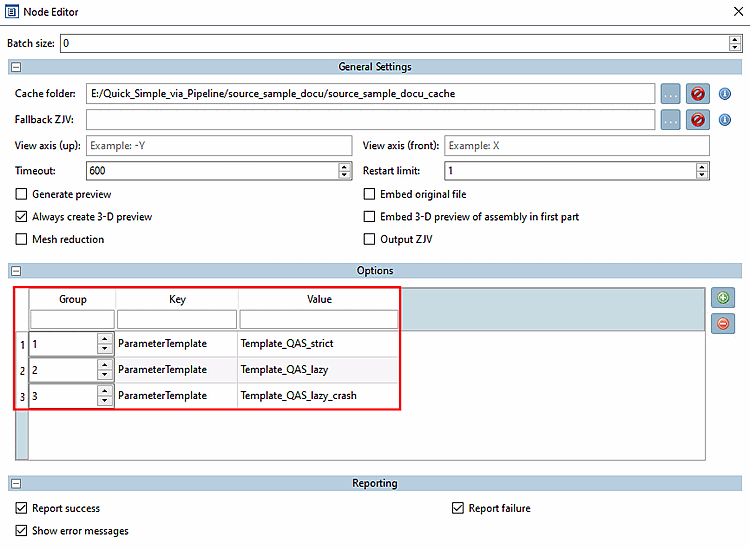

Figura 1.499.  Nodo rapido e semplice > Editor di nodi [Node Editor]

  • rigoroso:

    • Ci devono essere solo solidi

    • Tutte le superfici devono essere assegnate ai solidi

    • Sotto la tolleranza incorporata di Parasolid non ci sono errori nel modello (superfici aperte).

  • pigrizia: I punti di cui sopra non vengono applicati, ma segnalati.

  • lazy crash: come lazy, ma si occuperà dei problemi noti che possono portare a un errore.

Anche questi modelli devono essere utilizzati in quest'ordine.
